1. 下载设置软件和说明书
设置软件：http://www.usr.cn/Download/668.html
说明书：http://www.usr.cn/Download/634.html
软件设计手册：http://www.usr.cn/Download/659.html
硬件设计手册：http://www.usr.cn/Download/636.html
2. 测试：用测试底板测试

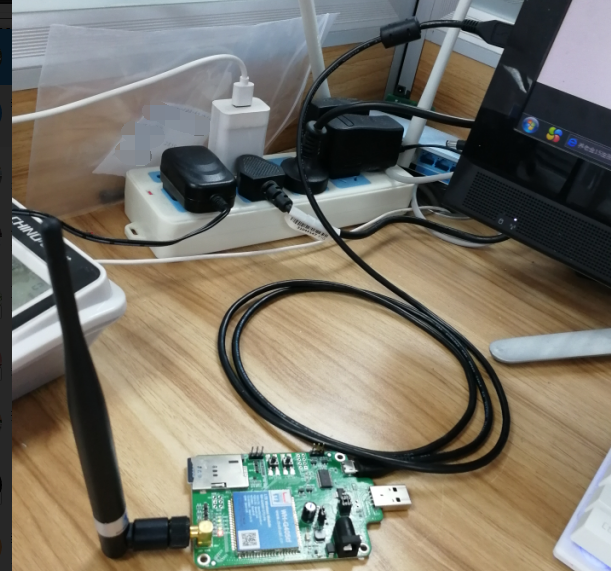

(1) 硬件连接方式1：装上sim卡，将模块安装在测试底板上，接上天线，用普通的安卓数据线将模块连接到电脑上

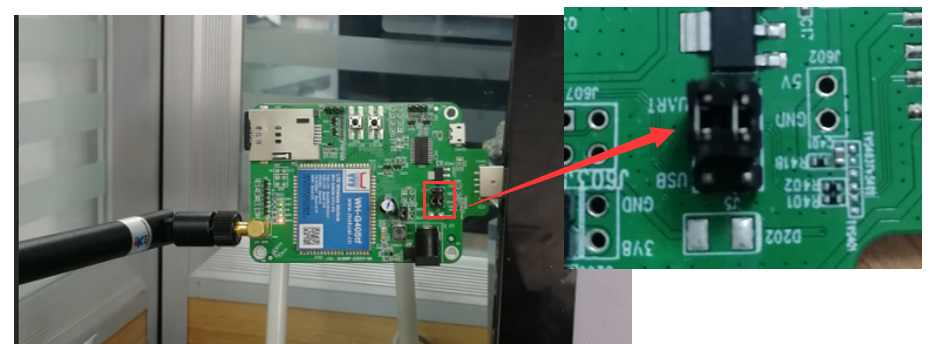

硬件连接方式2：这种连接方式下，需要注意下图红框内的跳线帽需要接到UART端
(2) 指示灯状态：
Power亮起：说明供电正常
Work亮起：说明固件启动正常，基本可以断定4G模块没有问题
NET闪烁：4次/s说明是4G网络；3次/s说明是3G网络；2次/s说明是2G网络；不亮说明联网有问题
linka亮起：说明成功连接A路服务器
（3）打开设置软件，选择串口号/波特率/校验/数据/停止位，打开串口

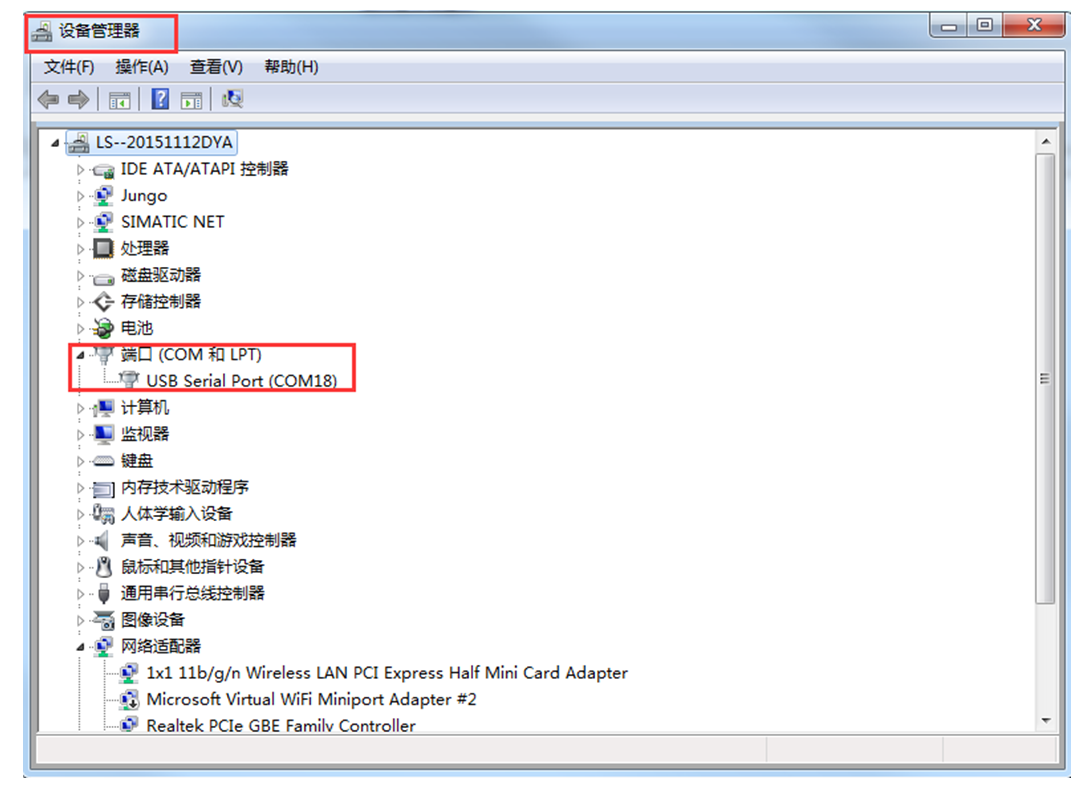

其中串口号可以在电脑的“设备管理器”中查看，见下图；
波特率等串口参数出厂默认是：115200,n,8,1

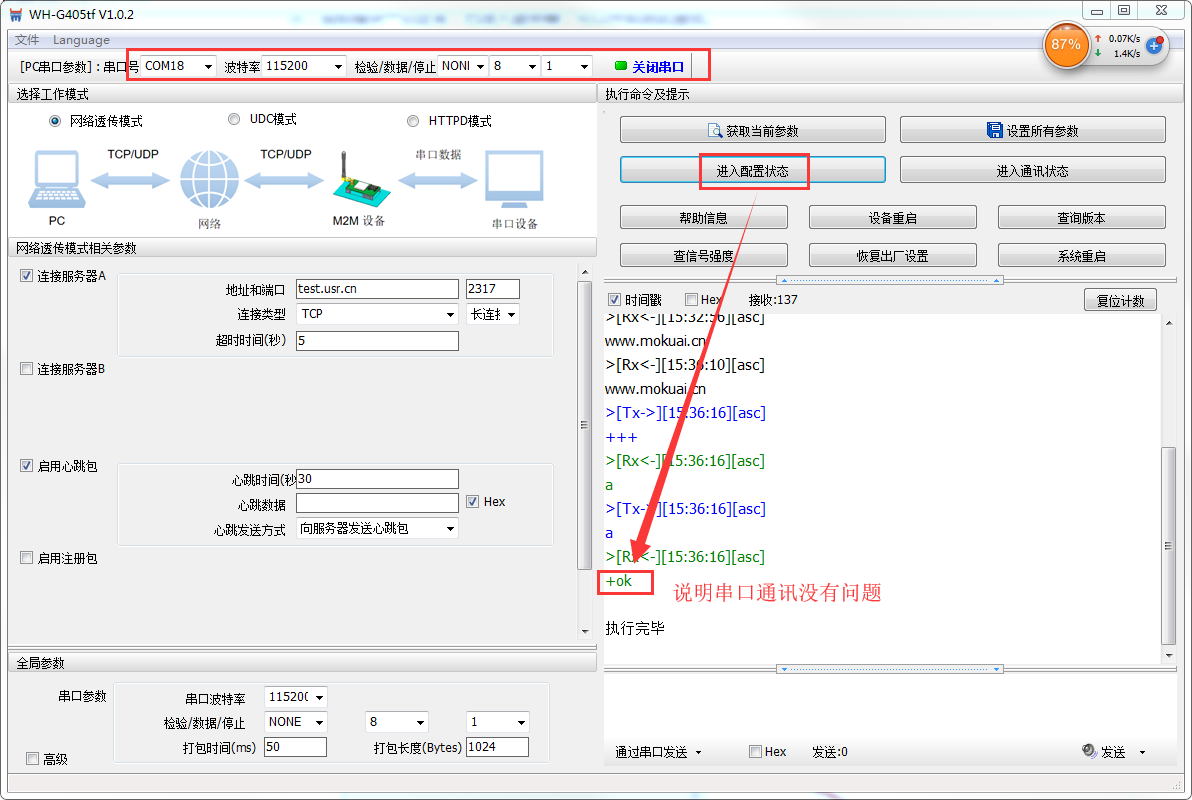

（4）打开串口后，先点击进入配置状态，如果模块能返回+ok的字符，说明电脑和模块连接是没有问题的；然后点击进入通讯状态，做数据通讯测试。
注意：只有work指示灯亮起，才能点击进入配置状态，否则无效

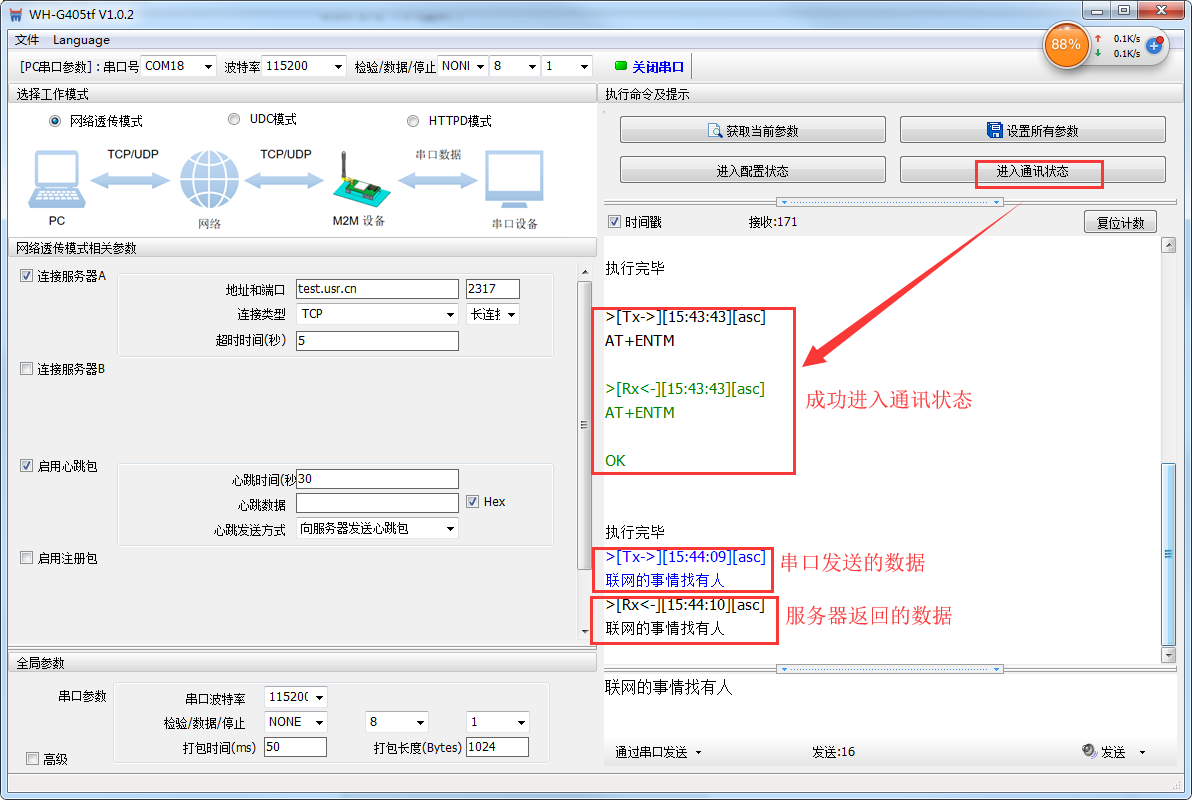

（5）DTU出厂默认连接的是我司的测试服务器：test.usr.cn：2317；串口向服务器发送什么数据，服务器就将接收到的数据返回到串口。
通过串口发送<联网的事情找有人>，可以看到服务器返回了相同的内容，说明DTU工作是没有问题的
3. 405tf硬件设计中的常见问题
（1）串口电平匹配问题：
405tf的串口是1.8V的TTL电平，如果接3V或者5V电平的话需要做电平匹配，匹配电路参考文档开头的硬件设计手册的3.4章节
（2）sim卡电路问题：
Sim卡电路部分可以参考硬件设计手册，或者参考我司的405tf测试底板的sim卡电路，底板原理图：http://www.usr.cn/Download/692.html
注意：在插上卡的情况下，USIM_VDD（pin16）引脚应该会输出1.8V的电平，如果该引脚没有输出1.8V电平的话，那么电路是有问题的，就没法正确识别到sim卡，进而405tf模块不能正常工作
