USR-C210 模块使用AP+STA模式增加无线覆盖范围并通过串口进行数据收发
2016-08-31

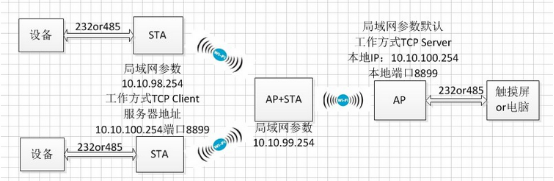

USR-C210使用AP+STA模式增加无线覆盖范围并通过串口进行数据收发



以下设置前提为出厂设置状态

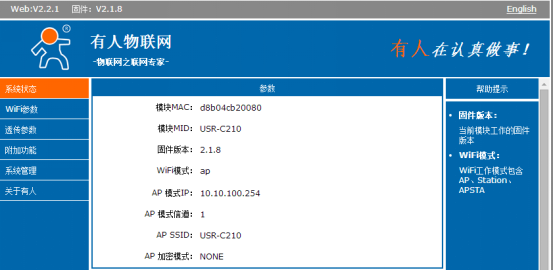

1.AP模块设置。

连接上需要做AP模块的SSID,打开浏览器输入10.10.100.254,账户密码为admin

注:做APWIFI模块保持出厂默认设置即可。为了能熟悉操作步骤,故有以下AP模块的设置参数。

AP最多能连接3个STA

一、网页连入无线路由器

1、将C210焊接到测试底板上,通电后power灯亮,将测试板串口连接电脑串口,在电脑无线搜索栏,搜索USR-C210,连接。





2、在浏览器输入C210IP地址10.10.100.254,用户名和密码均为admin

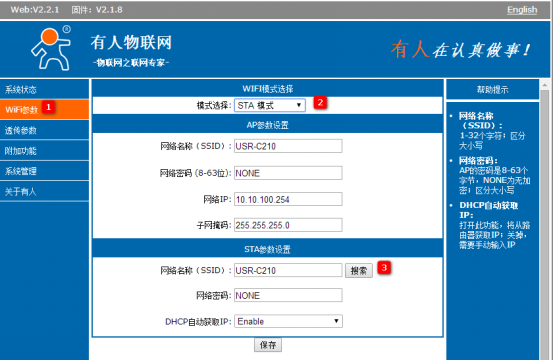

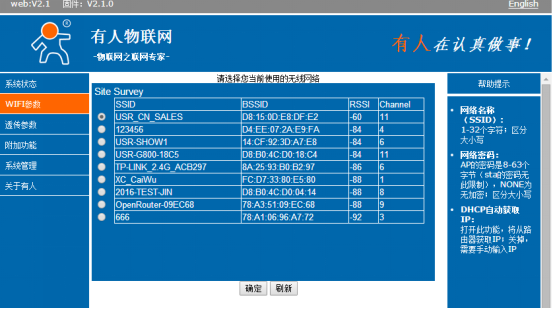

3、点击wifi参数,进入界面,模式选择为STA模式,搜索要接入的路由器





4、勾选要连接的路由器名称,点击确定。

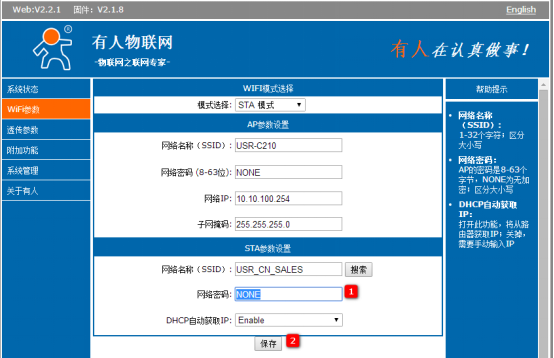

5、填写路由器密码,点击保存。





6、点击重启,模块重启成功后link灯常亮,连入路由器成功。

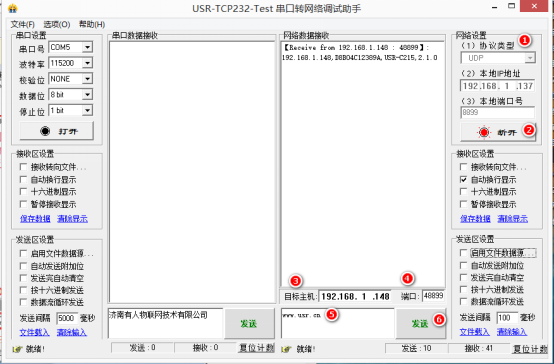

7、电脑连入相同无线路由器,打开串口转网络调试助手,设置网络端为UDP模式,连接后设置目标主机为4255,为广播地址,广播端口为48899,发送广播指令www.usr.cn 返回模块获取到的IP(关于UDP广播端口和广播指令在附加功能内可以查询及设置)。

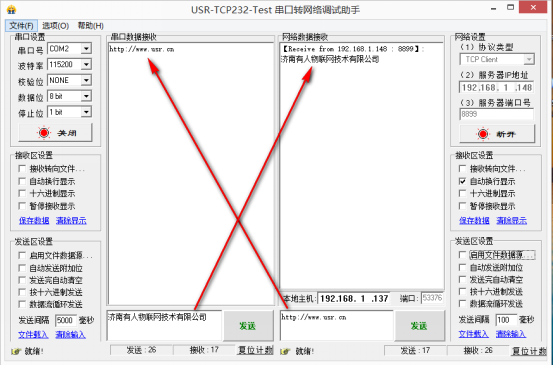

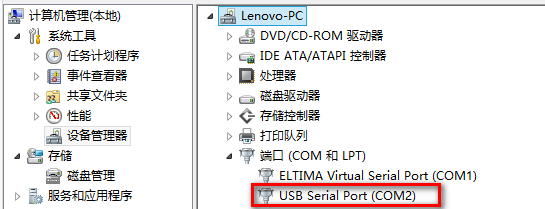

8、模块连接到电脑上串口为COM2,然后网络端口设置为TCP Client,服务器地址192.168.1.148,端口8899,建立连接。串口参数设置为115200,NONE,8,1 打开串口即可实现串口数据与网络端数据进行互相通信。

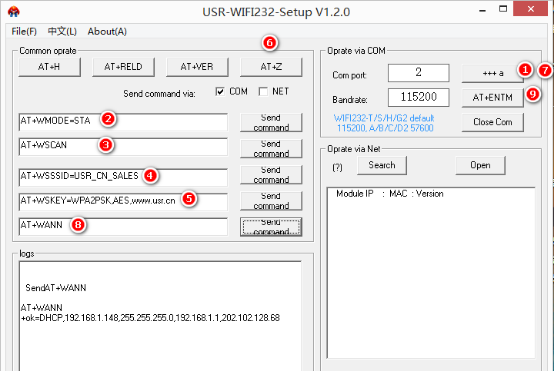

二、串口AT指令连入无线路由器

1+++a进入AT指令模式

2:设置为STA模式

3:搜索周边路由器SSID

4设置要连接的无线路由器的SSID(路由器无线名字)

5:设置要连接的无线路由器的密码

6:重启生效

7+++a进入AT指令模式

8查询模块连接到路由器获取到的IP

9:退出AT指令模式
