⼀、资料下载
USR-M100说明书：https://www.usr.cn/Download/1202.html
设置软件：https://www.usr.cn/Download/1213.html
⼆、准备⼯作
1、所需物品
USR-M100产品 数量1个
电源适配器 12V 数量1个
电脑数量1台|
232或者485转usb线 数量1条
测试⽤的mqtt服务器：服务器地址：mqtt.usr.cn，端⼝：1883，⽤户名：usr.cn，密码：usr.cn，客户端 ID：⾃定义 （设置复杂一点，2个mqtt客户端的id不要一样，会冲突）
2、连接拓扑

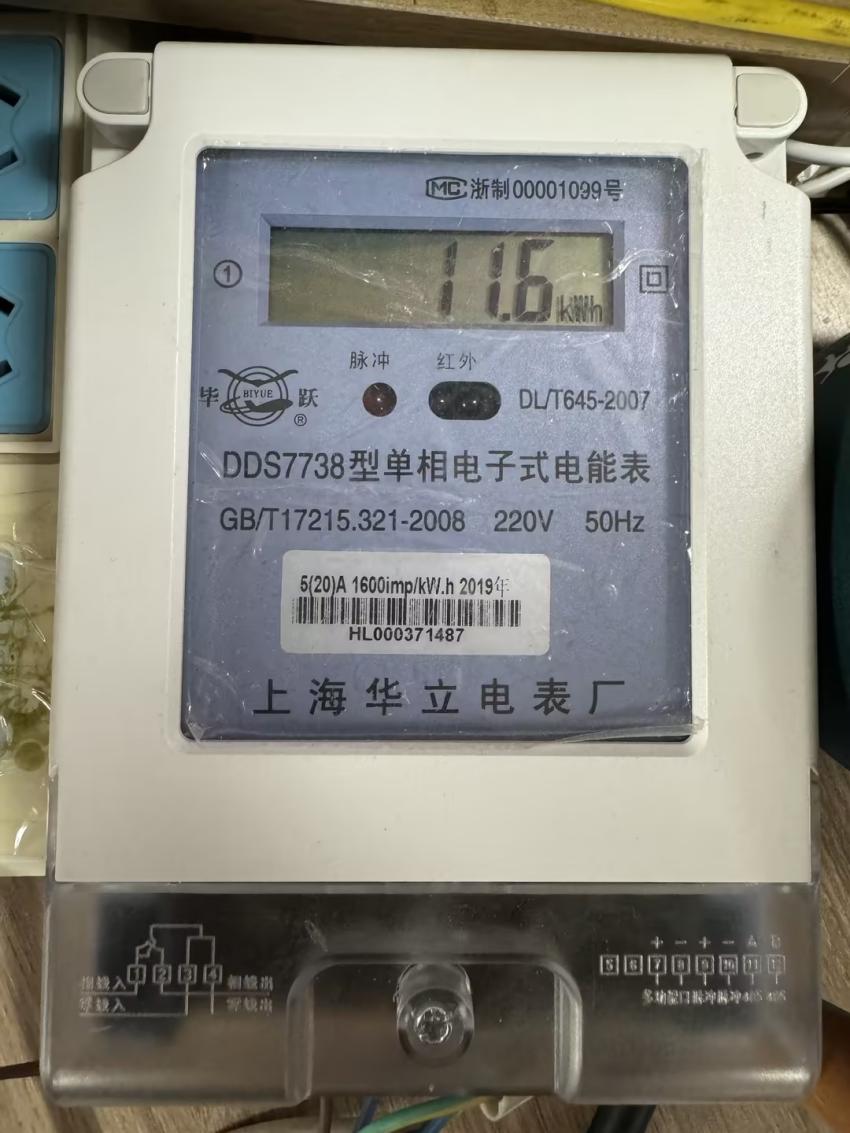

USR-M100的485口和645-07的电表A-A,B-B，用12V电源适配器给M100供电，配置M100作为主站。通过串口采集645电表数据，以json格式上报到mqtt服务器。
三、测试步骤

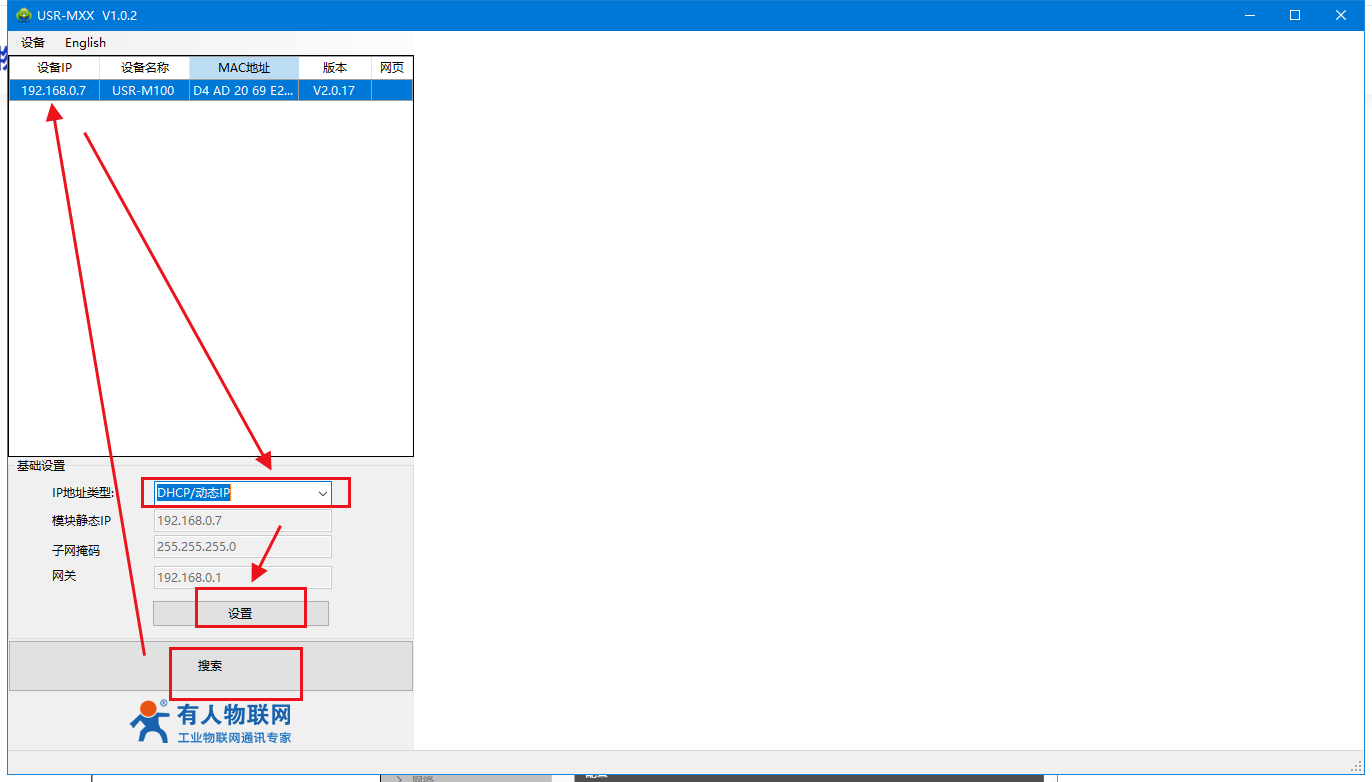

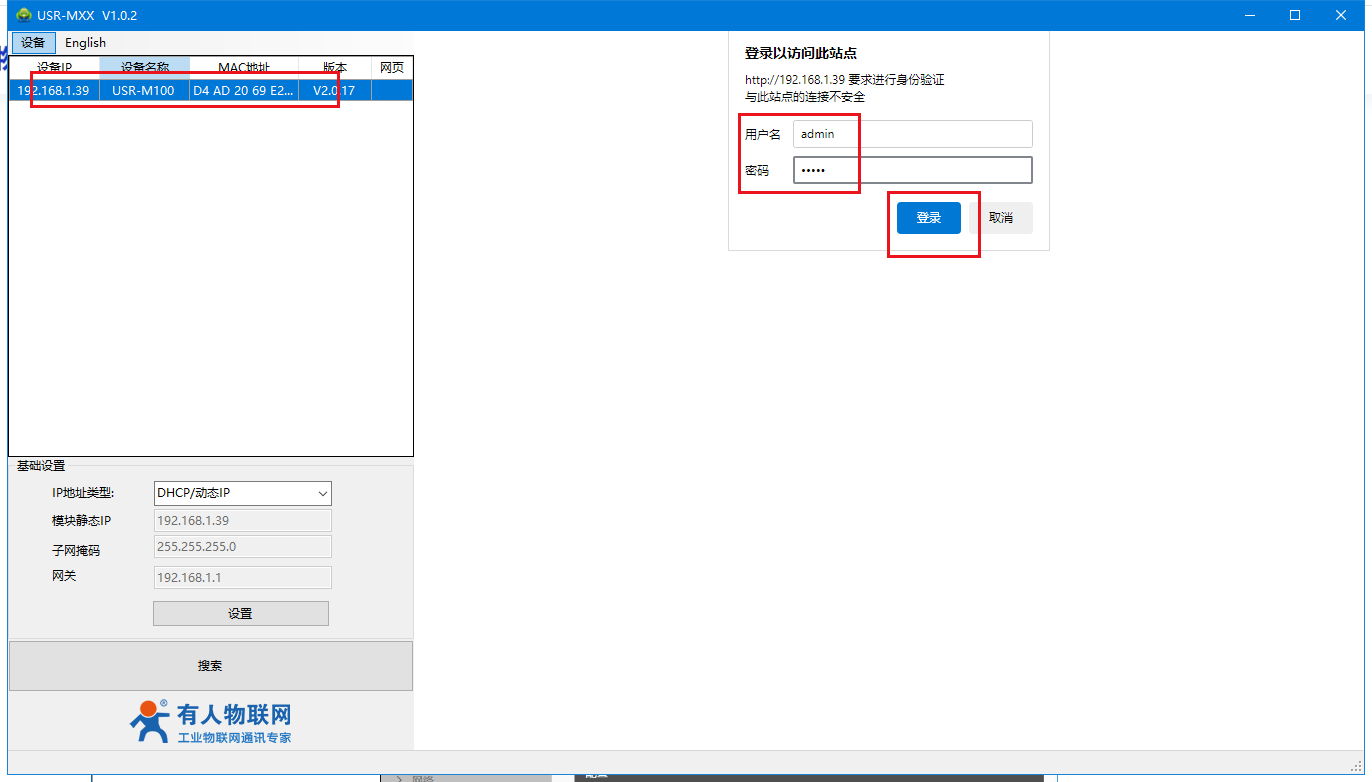

1、电脑和M100网口可以接到在同一个路由器上，⽤设置软件搜索到M100设备。修改M100的ip动态获取路由器分配的⽹络，然后设置重新搜索，可以看到获取的动态ip
2、选中设备ip。⽤户名和密码都是admin，可以进⼊内置⽹⻚

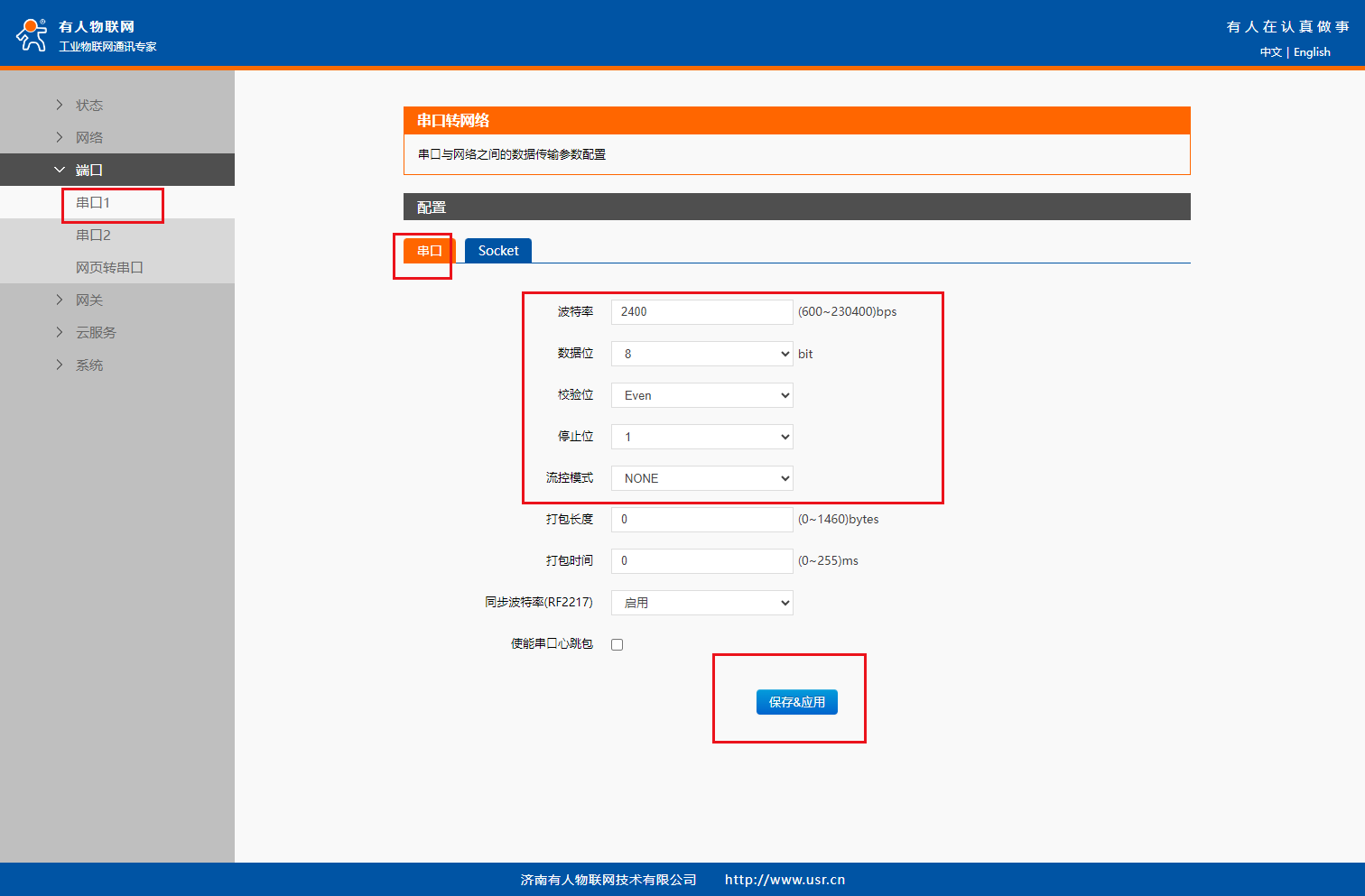

3、波特率改成和要接的电表设备⼀致。保存——继续配置
测试的电表串口参数：2400，EVEN,8,1

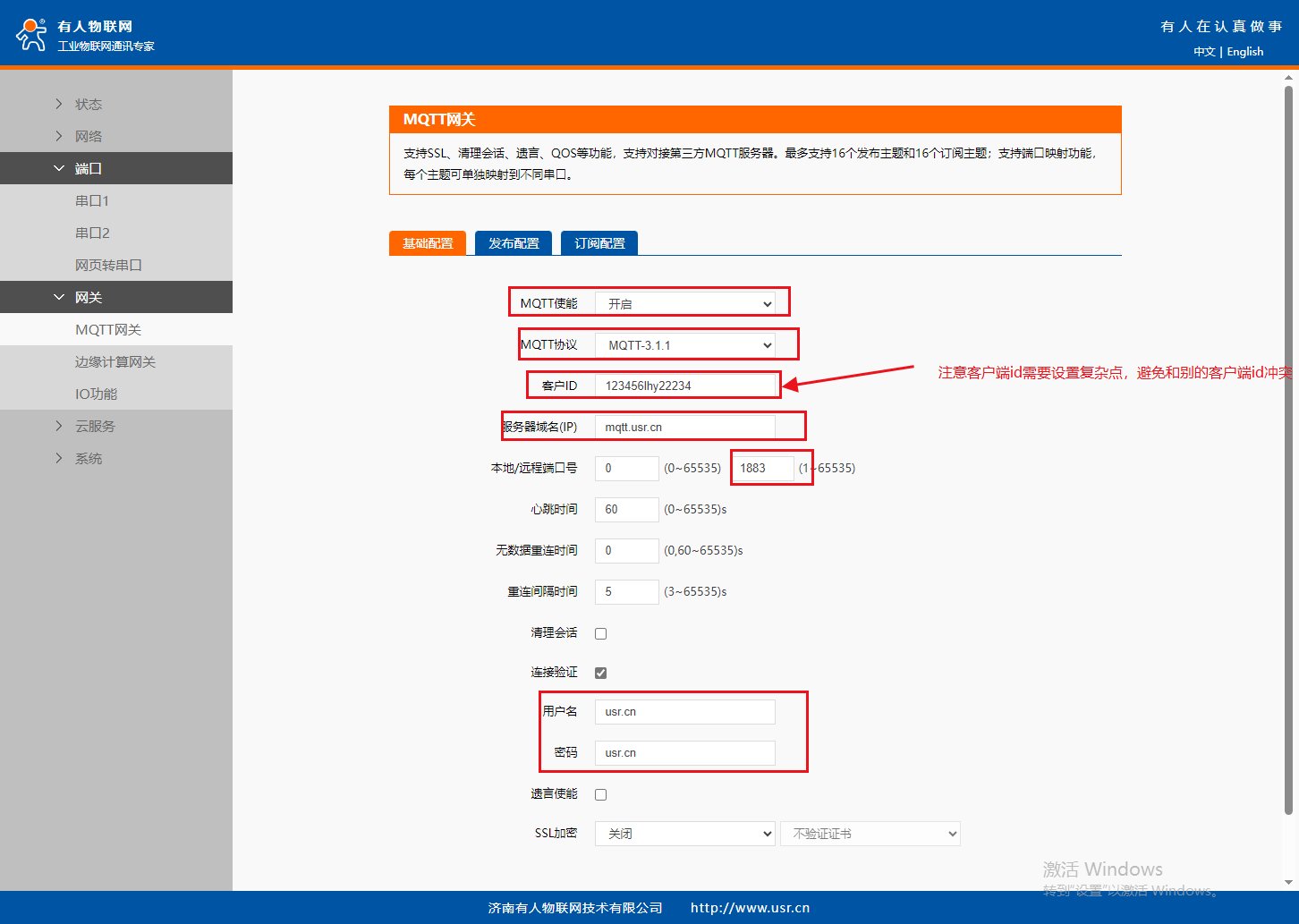

4、mqtt开启，配置连接mqtt服务器的参数，保存，继续配置。注意此时不⽤配置订阅和发布主题，需要在边缘采集上报那配置

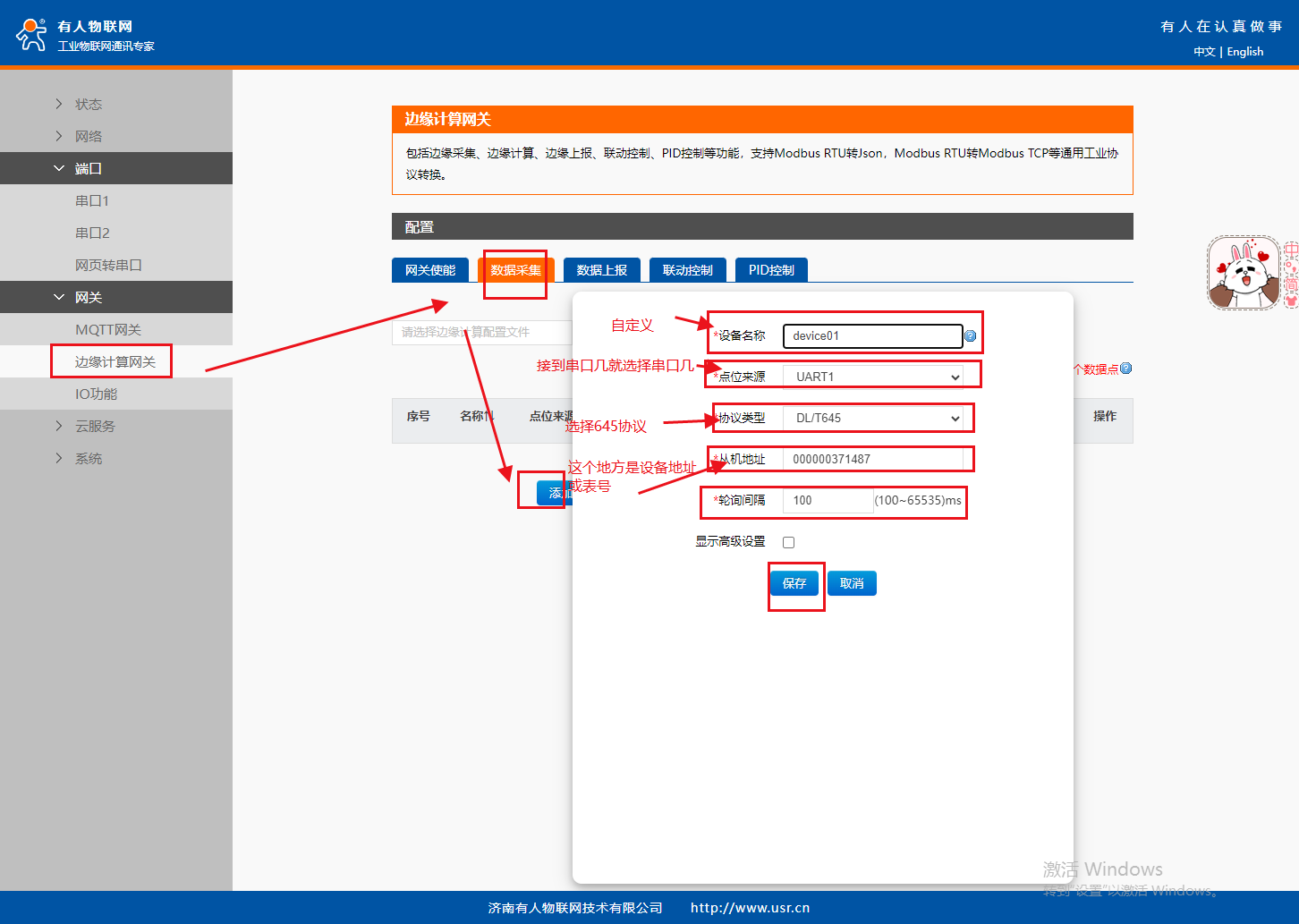

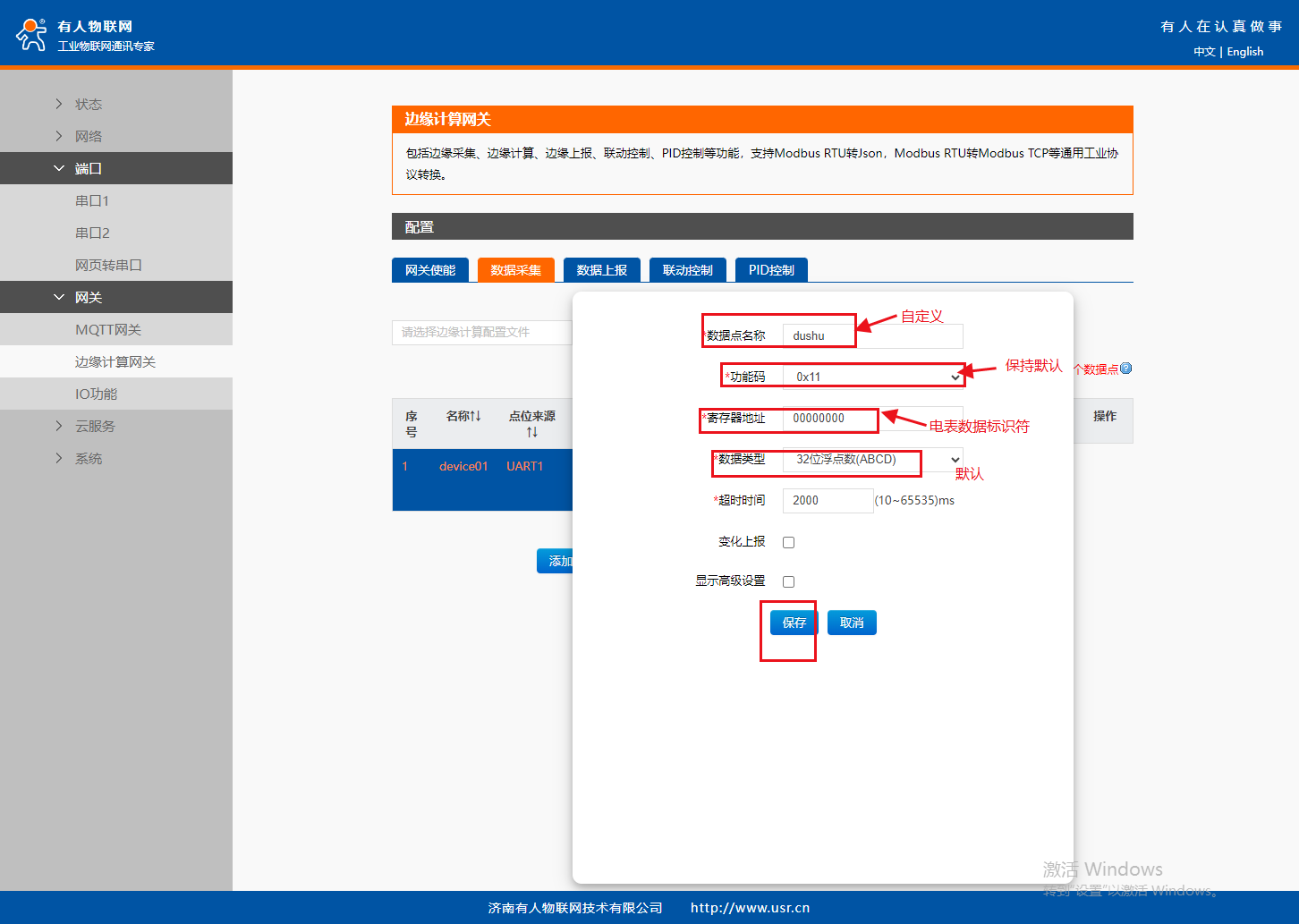

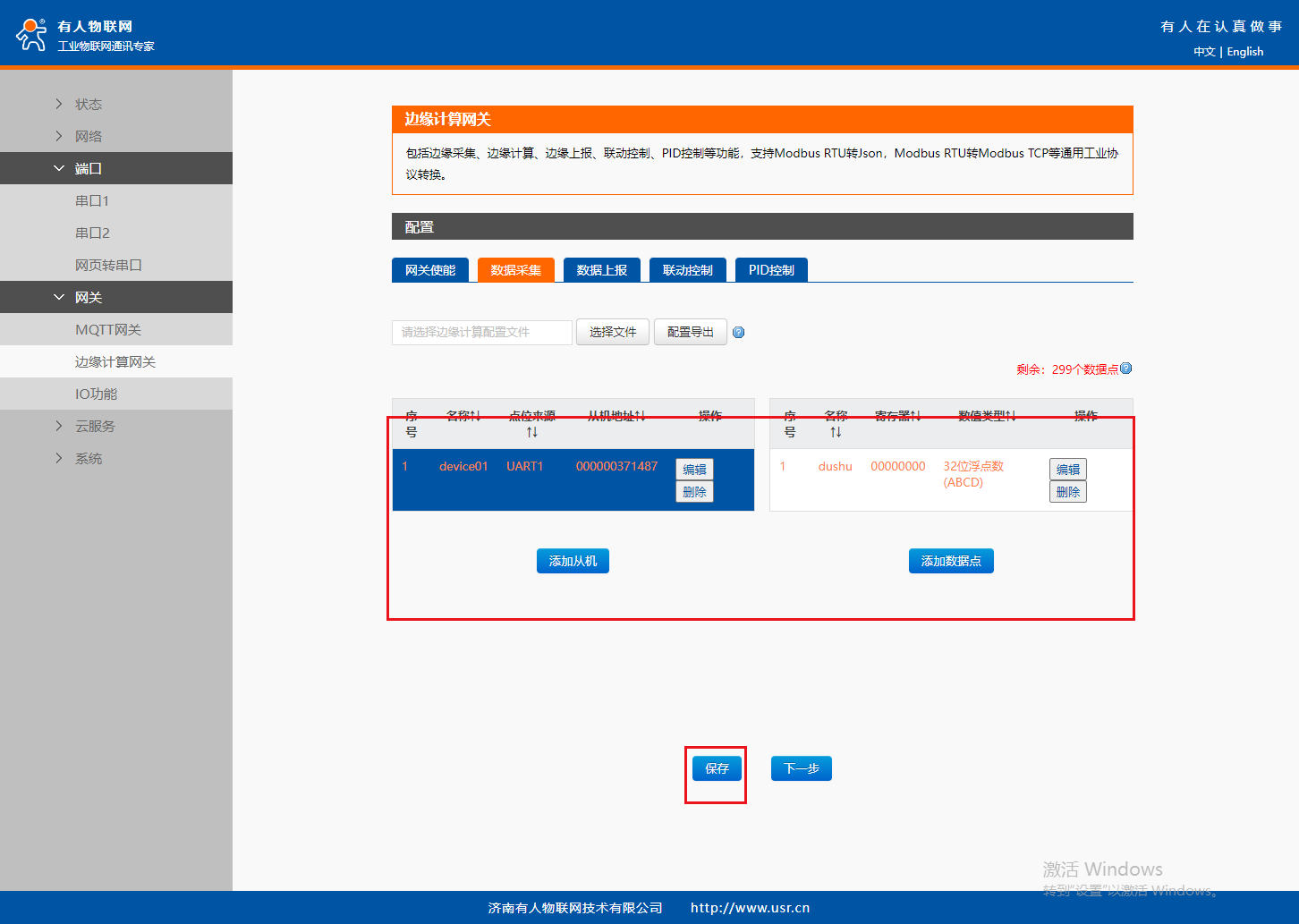

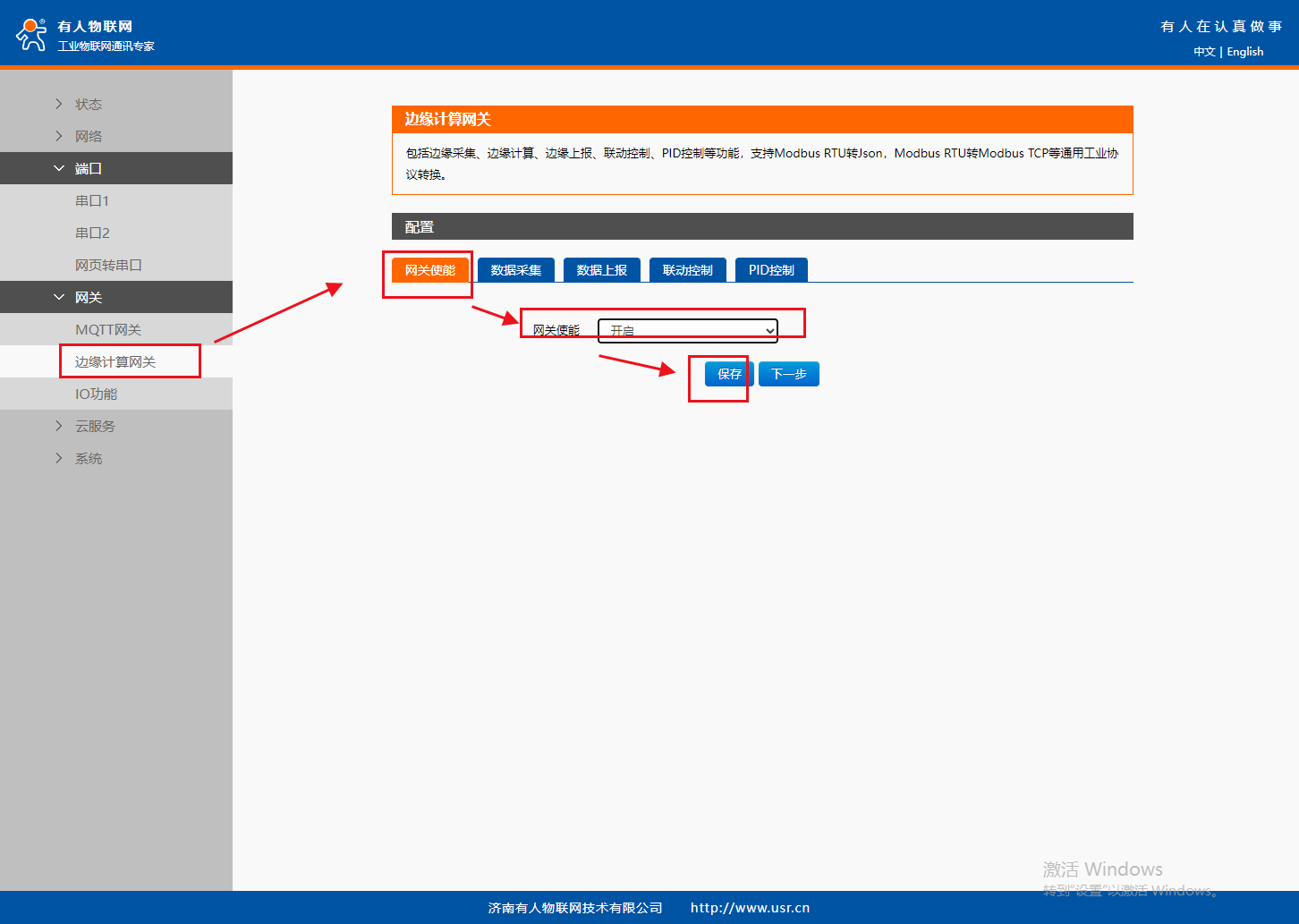

5、配置开启边缘采集⽹关，数据采集配置添加点位。把要采集的645-07协议电表注意：功能码和数据类型定死的，可以忽略配置
寄存器地址指的就是电表的数据标识测试设备地址或标号：000000371487（测试电表表号为000371487，不足12位的，前面补0，若电表号位数超了12位，取后12位输入）数据标识：00000000

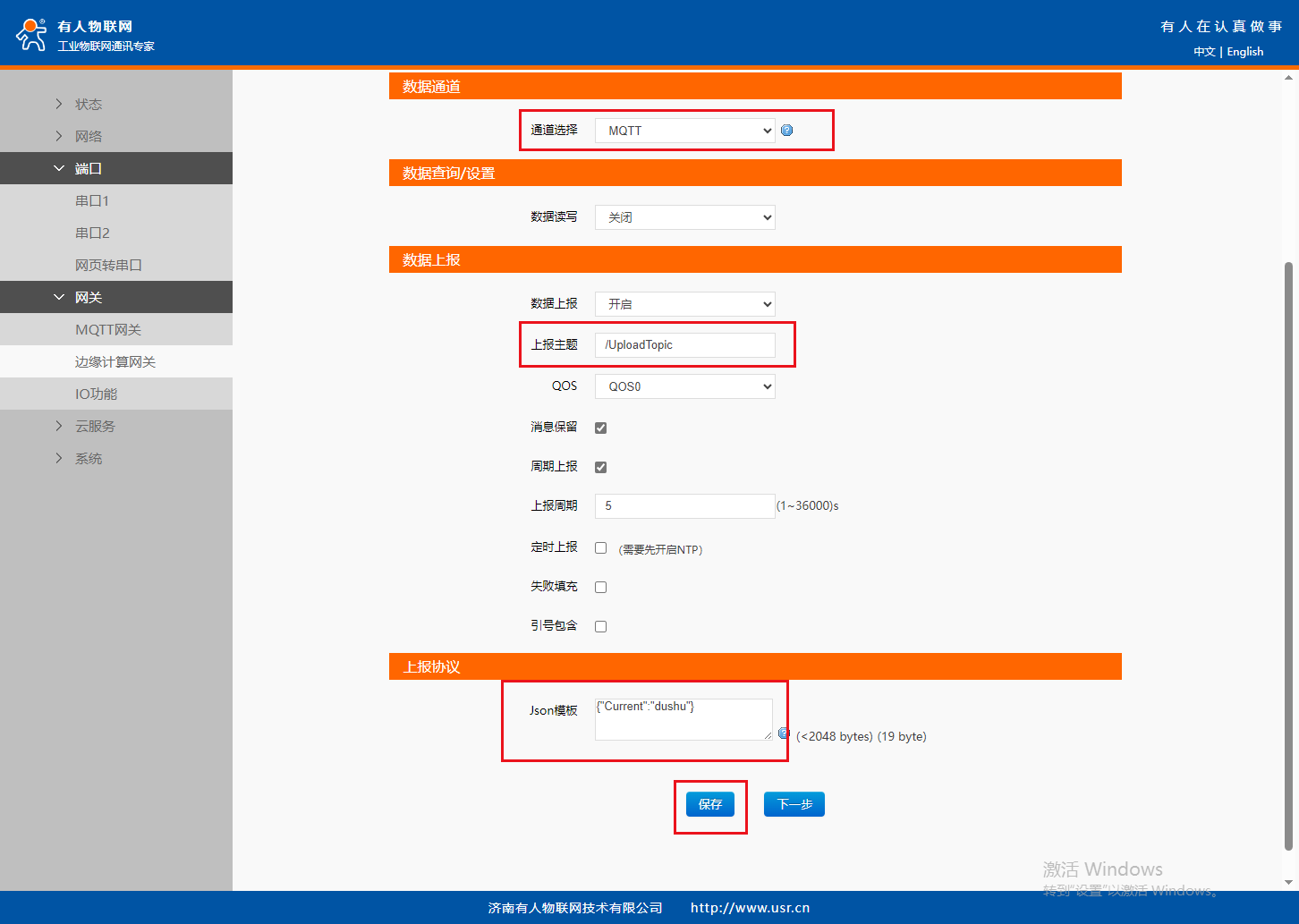

6、配置数据上报。添加上报主题和查询主题，主题可以自定义，也可以保持默认，配置上报 Json 模板，本例中配置模板：{"Current":"dushu"}
json模板格式如图：

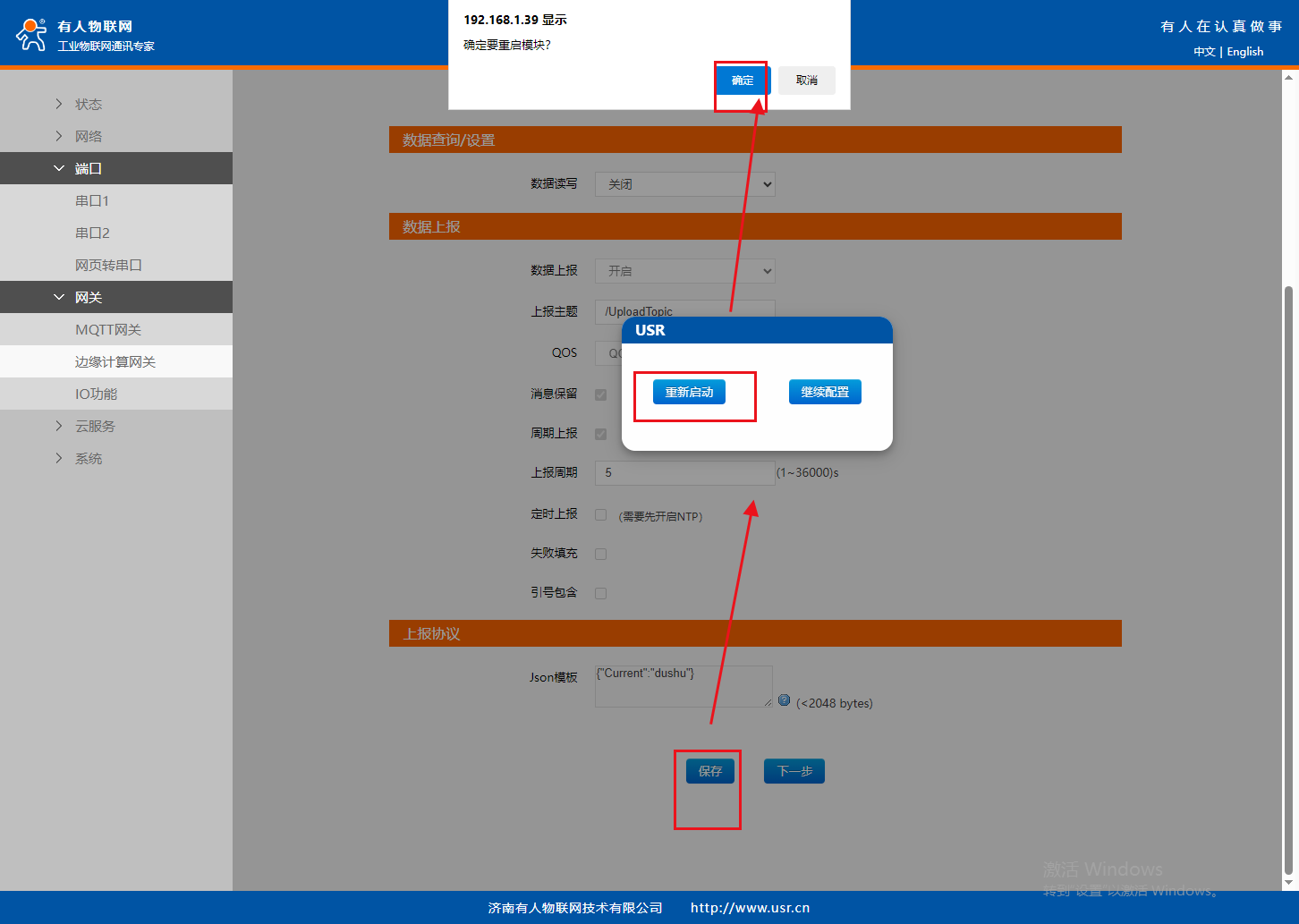

保存重启生效

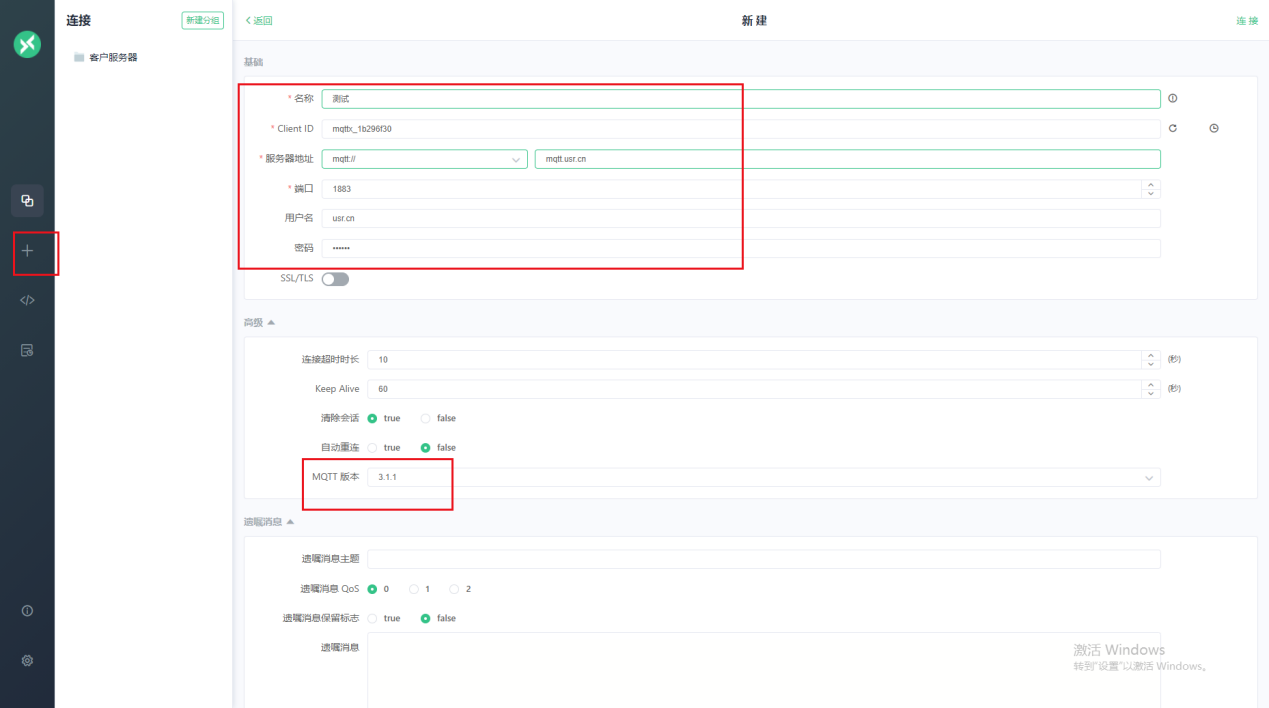

配置mqtt客户端软件连接mqtt服务器

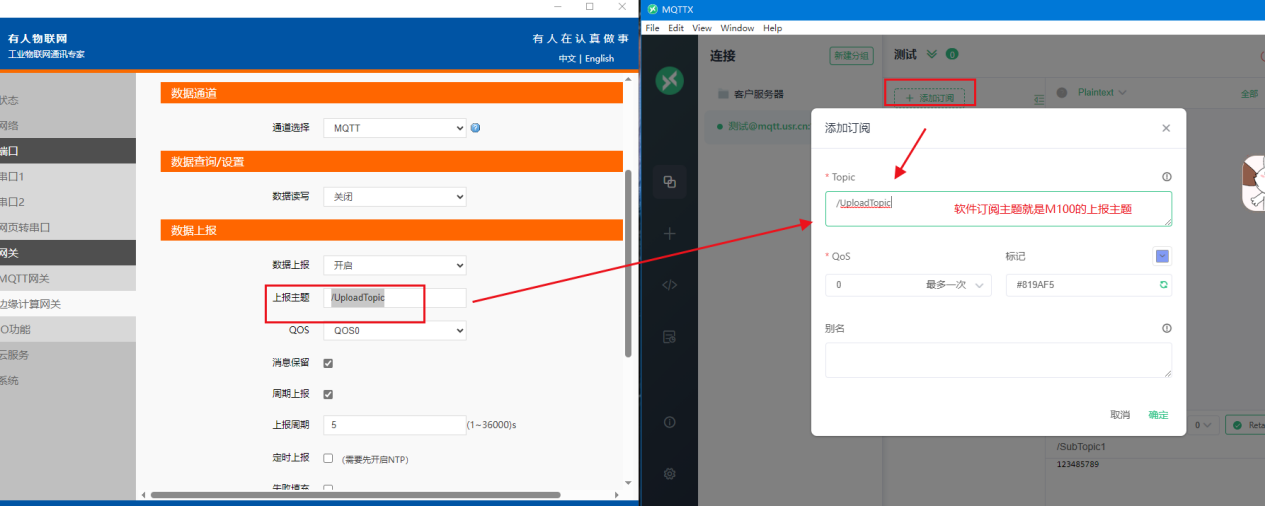

配置订阅主题

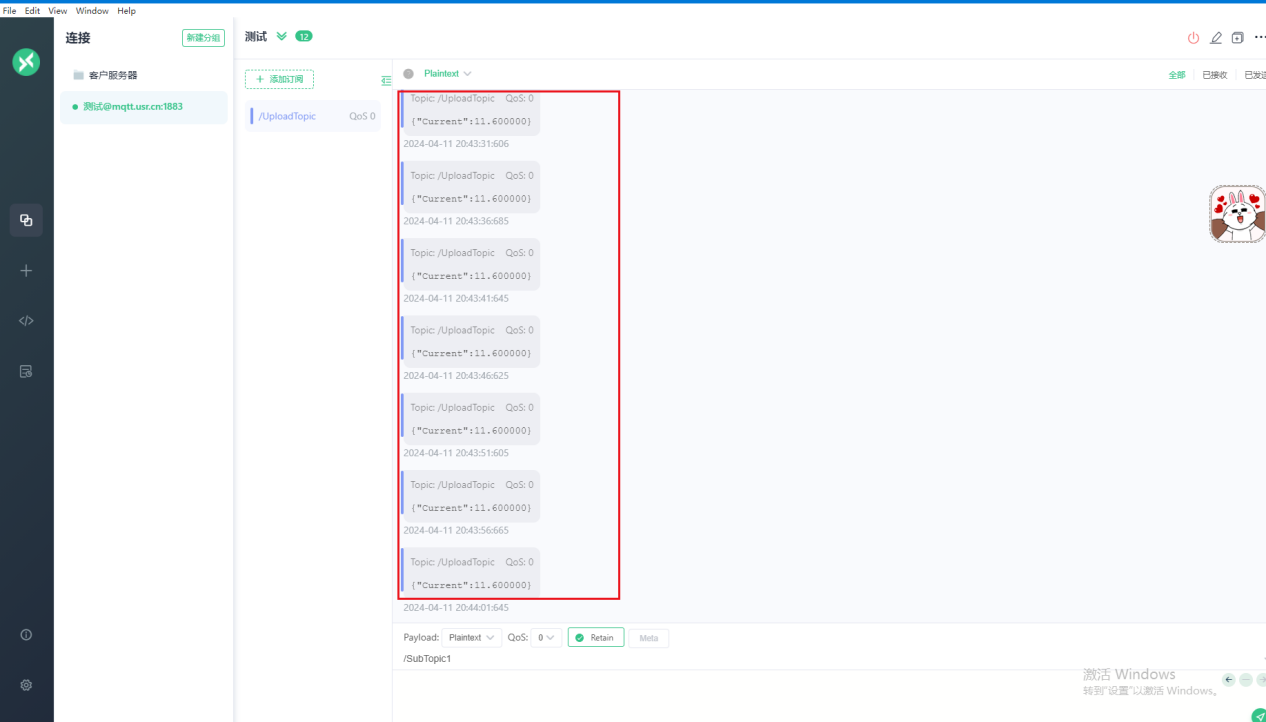

可以看到M100上报的采集的电表数据数据
编写人：李慧颖 编写日期：2024-04-30
审核人：金志方 审核日期：2024-05-06
订正版本：V1.0 订正内容：初稿
