一、资料下载

USR-TCP232-302/304/306 说明书官网下载链接：https://www.usr.cn/Download/920.html

USR-TCP232-302/304/306 规格书官网下载链接：https://www.usr.cn/Download/405.html

USR-TCP232-302/304/306 AT指令集下载链接：https://www.usr.cn/Download/1255.html

M0系列设置软件官网下载链接：https://www.usr.cn/Download/257.html

网络 串口调试助手二合一软件官网下载链接：https://www.usr.cn/Download/27.html

有人虚拟串口软件V3.7.2.529下载链接：https://www.usr.cn/Download/31.html

有人虚拟串口软件V5.0.1下载链接：https://www.usr.cn/Download/924.html

二、硬件连接

1、所需物品

USR-TCP232-306 产品 1台

12V电源适配器 1个

USB-RS485串口线 1条

外网路由器 1个

超五类网线 1根

笔记本电脑 1台

2、硬件连接

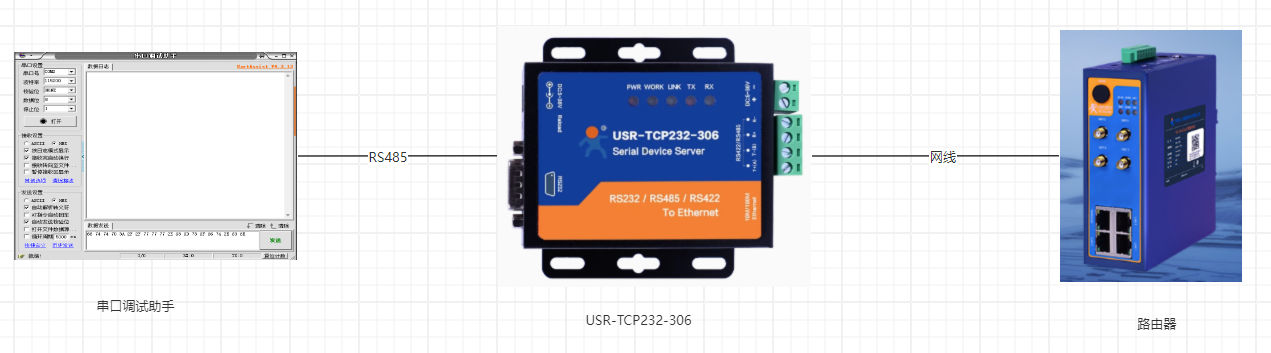

USR-TCP232-306的485串口接USB-RS485串口线到电脑USB口，然后产品接12V电源适配器上电。

电脑打开设置软件。

附图：

三、产品参数设置

1、电脑环境参数设置

USR-TCP232-306网口直连电脑，然后产品接12V电源适配器上电。

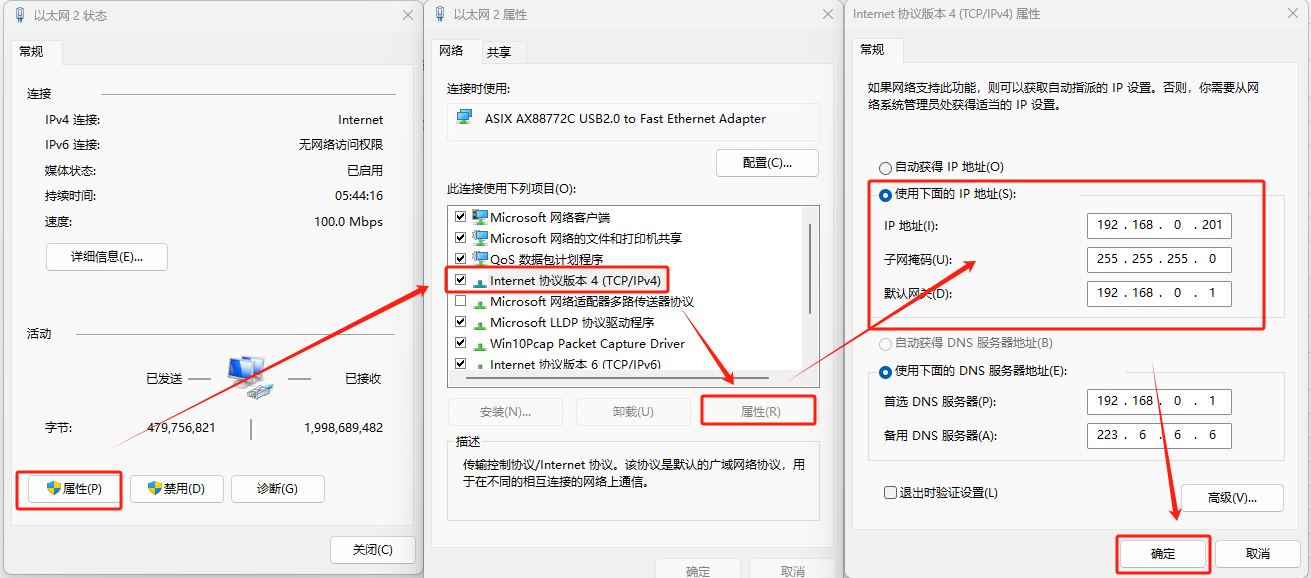

电脑打开控制面板，只保留本地连接网卡，禁用其他网卡。本地连接右击属性，找到IPv4，将IPv4的参数设置静态IP，192.168.0.201，子网掩码255.255.255.0，网关192.168.0.1（USR-TCP232-306出厂默认IP是192.168.0.7，配置时电脑需要和设备在同一个网段）。

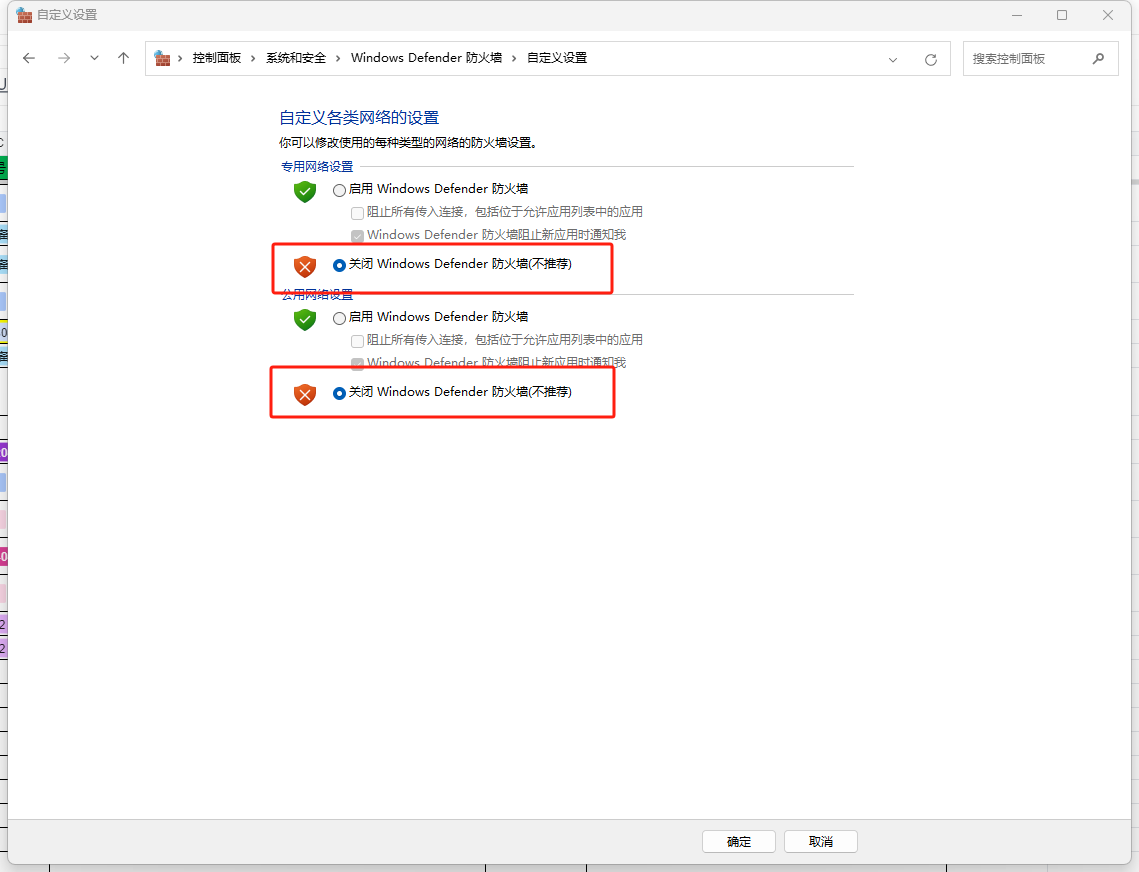

电脑关闭防火墙和杀毒软件。

2、USR-TCP232-306静态IP参数设置

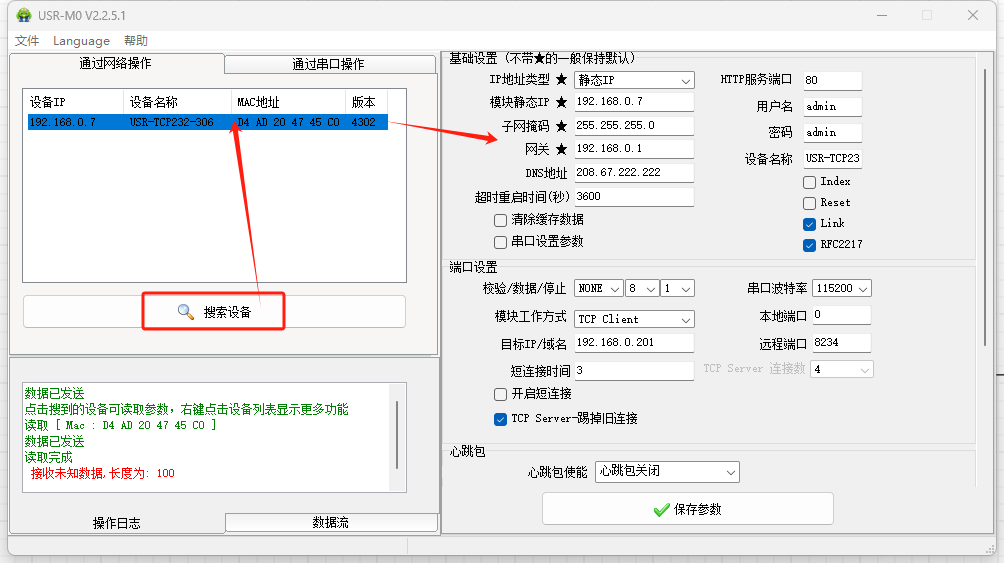

电脑打开M0软件点击搜索，搜到设备后双击MAC，右侧出现USR-TCP232-306参数。

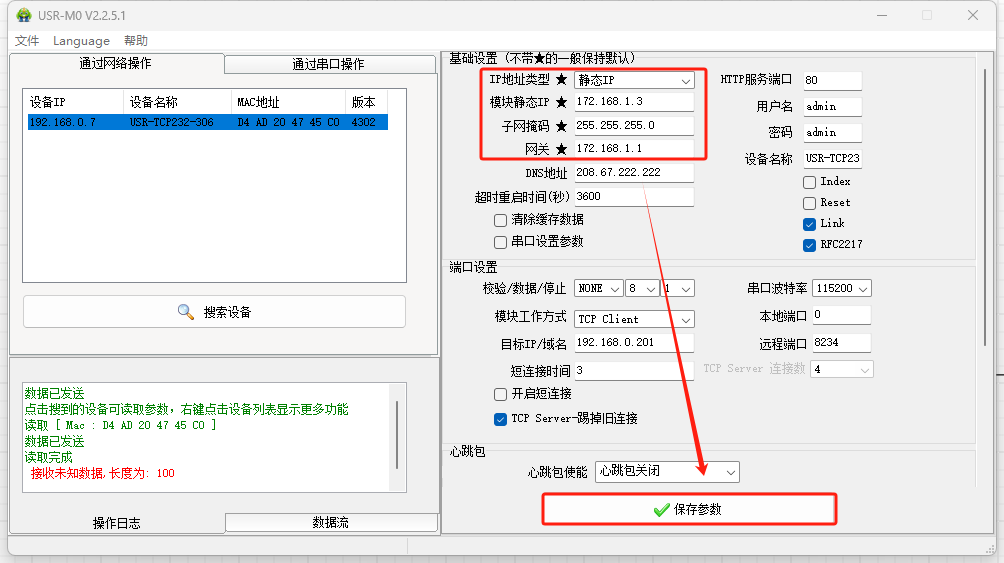

将USR-TCP232-306IP修改为172.168.1.3，子网掩码255.255.255.0，网关设置为172.168.1.1，点击保存参数。

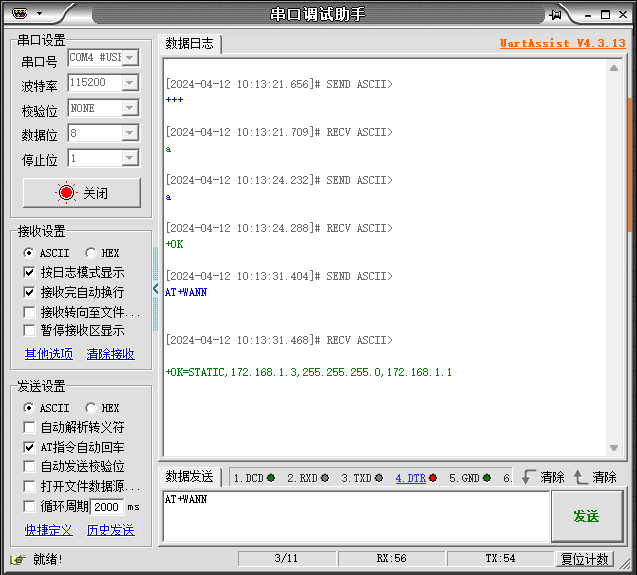

打开一个串口调试助手，用串口AT指令AT+WANN查询一下当前USR-TCP232-306的IP。

串口参数选择115200 NONE 8 1 ，发送和接收都勾选ASCLL，打开串口

发送+++

设备反馈a

发送a（设备反馈a之后，需要在3S内发出这个a,才会反馈OK，否则需要重新发送+++）

设备反馈OK

发送AT+WANN，设备反馈当前的IP信息。

注意：每条发出的指令后面都需要加回车换行！！！

3、USR-TCP232-306DHCP获取IP参数设置

按住reload键，给USR-TCP232-306上电，然后松开reload,给USR-TCP232-306恢复出厂设置。

电脑打开M0软件点击搜索，搜到设备后双击MAC，右侧出现USR-TCP232-306参数。

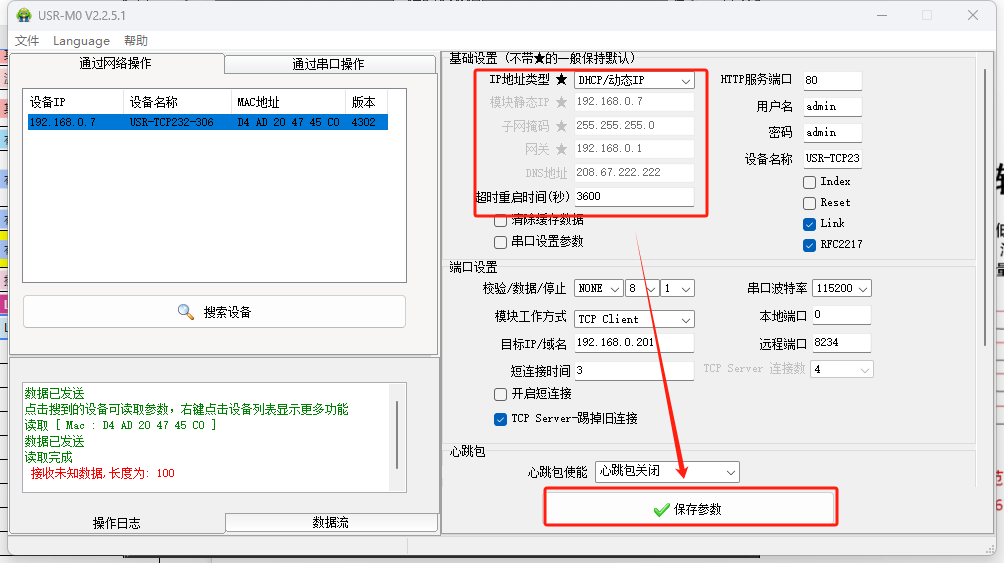

将USR-TCP232-306设置为DHCP，点击保存参数。

USR-TCP232-306网口通过网线接到路由器上。

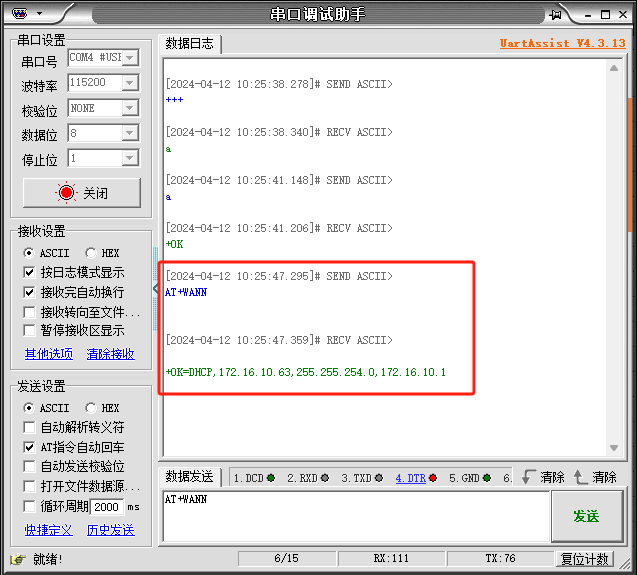

打开一个串口调试助手，用串口AT指令AT+WANN查询一下当前USR-TCP232-306的IP。

串口参数选择115200 NONE 8 1 ，发送和接收都勾选ASCLL，打开串口。

发送+++

设备反馈a

发送a（设备反馈a之后，需要在3S内发出这个a,才会反馈OK，否则需要重新发送+++）

设备反馈OK

发送AT+WANN，设备反馈当前的IP信息。

注意：每条发出的指令后面都需要加回车换行！！！

四、功能调试

1、功能调试

用串口AT指令AT+WANN可以读到设置的静态IP和DHCP的信息。

2、调试截图

编写人：尹丛欣 编写日期：2024-04-12

审核人：尹丛欣 审核日期：2024-04-30

订正版本：V1.0 订正内容：初稿
