WH-LTE-7S1有人云发送AT指令示例

备注：WH-LTE-7S1-CT-N40支持有人公司的内置SIM卡联网。也可以单独插外置卡（可以上网的物联卡、手机卡）。

一、资料下载

WH-LTE-7S1&WH-LTE-7S1-GN 说明书：https://www.usr.cn/Download/1104.html

WH-LTE-7S1-GN规格书：https://www.usr.cn/Download/1106.html

USR-Cat-1系列 AT指令集：https://www.usr.cn/Download/1002.html

Cat-1系列 设置软件：https://www.usr.cn/Download/939.html

WH-LTE-7S1硬件设计手册：https://www.usr.cn/Download/978.html

【PC端调试工具】网络调试助手 串口调试助手二合一https://www.usr.cn/Download/27.html

WH-LTE-7S1测试底板：USR-GPRS232-7X-EVK https://www.usr.cn/Product/125.html

二、硬件连接

1、所需物品

WH-LTE-7S1 模块 1个

USR-GPRS232-7X-EVK 测试底板1个

4G天线转接线1个

12V端子电源适配器 1个

USB-RS232串口线 1条

笔记本电脑 1台

2、硬件连接

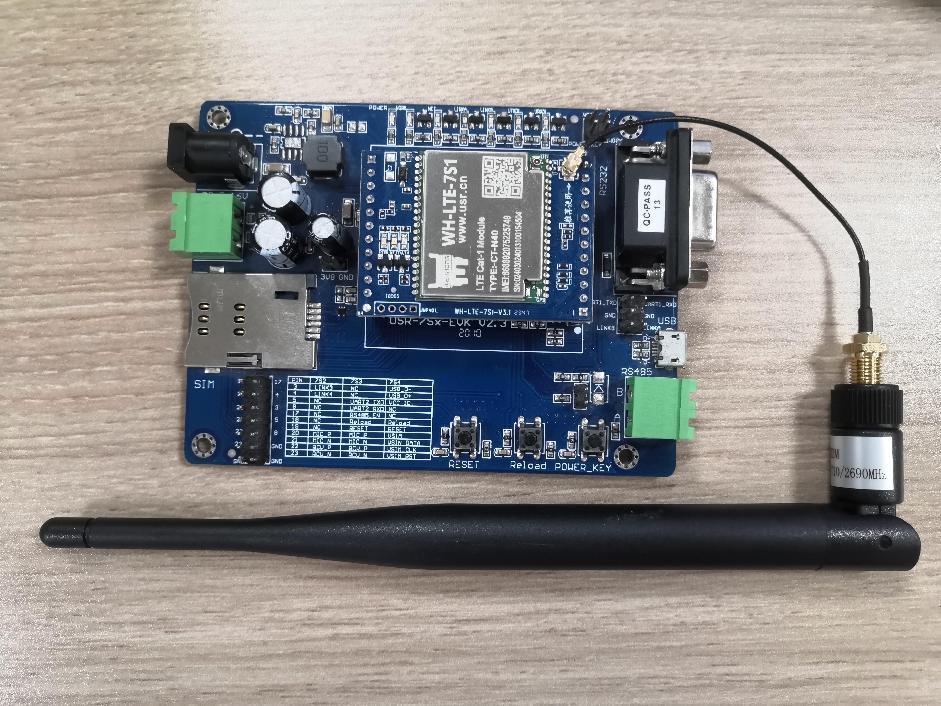

WH-LTE-7S1模块插在测试底板上，模块IPEX天线座，接4G天线转接线，接4G棒状天线（或者4G吸盘天线）

USB-RS232串口线USB口接电脑USB口，用于模拟232串口设备，测试WH-LTE-7S1的串口。

3、查看端口号

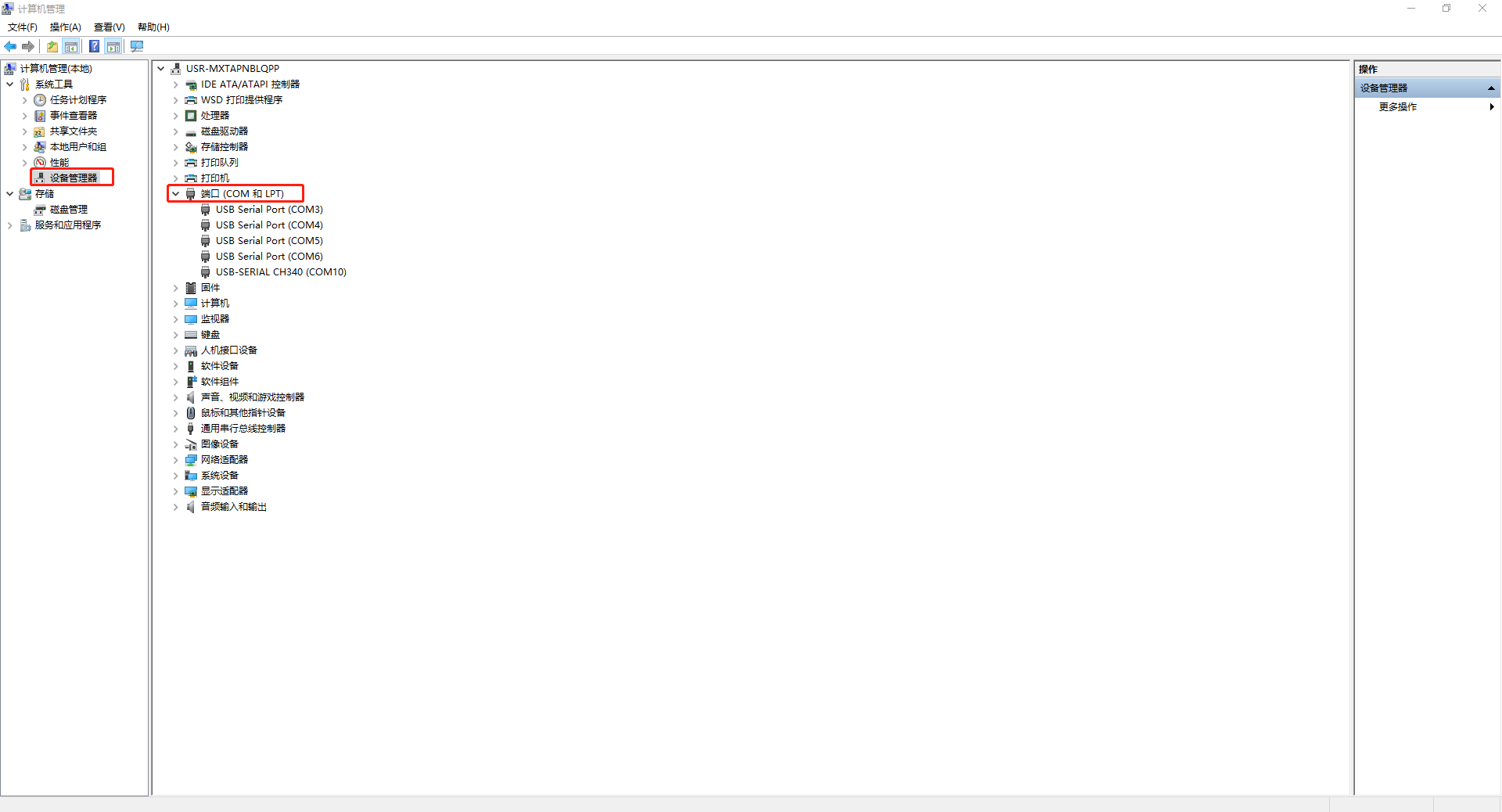

电脑鼠标点击计算机管理，右击，点开设备管理器，点击端口，查看接WH-LTE-7S1的USB-RS232串口线COM口号，COM4。

三、有人云参数设置

1、登录有人云账号

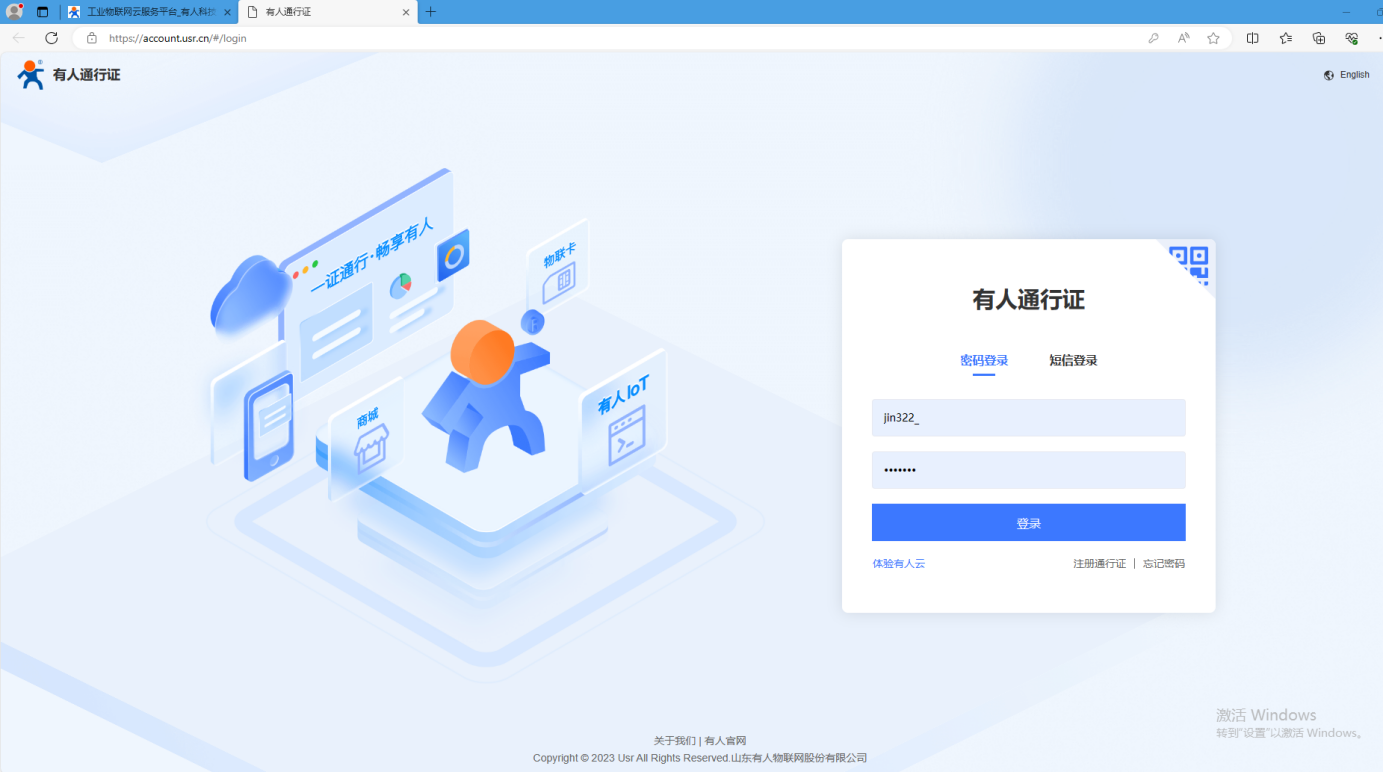

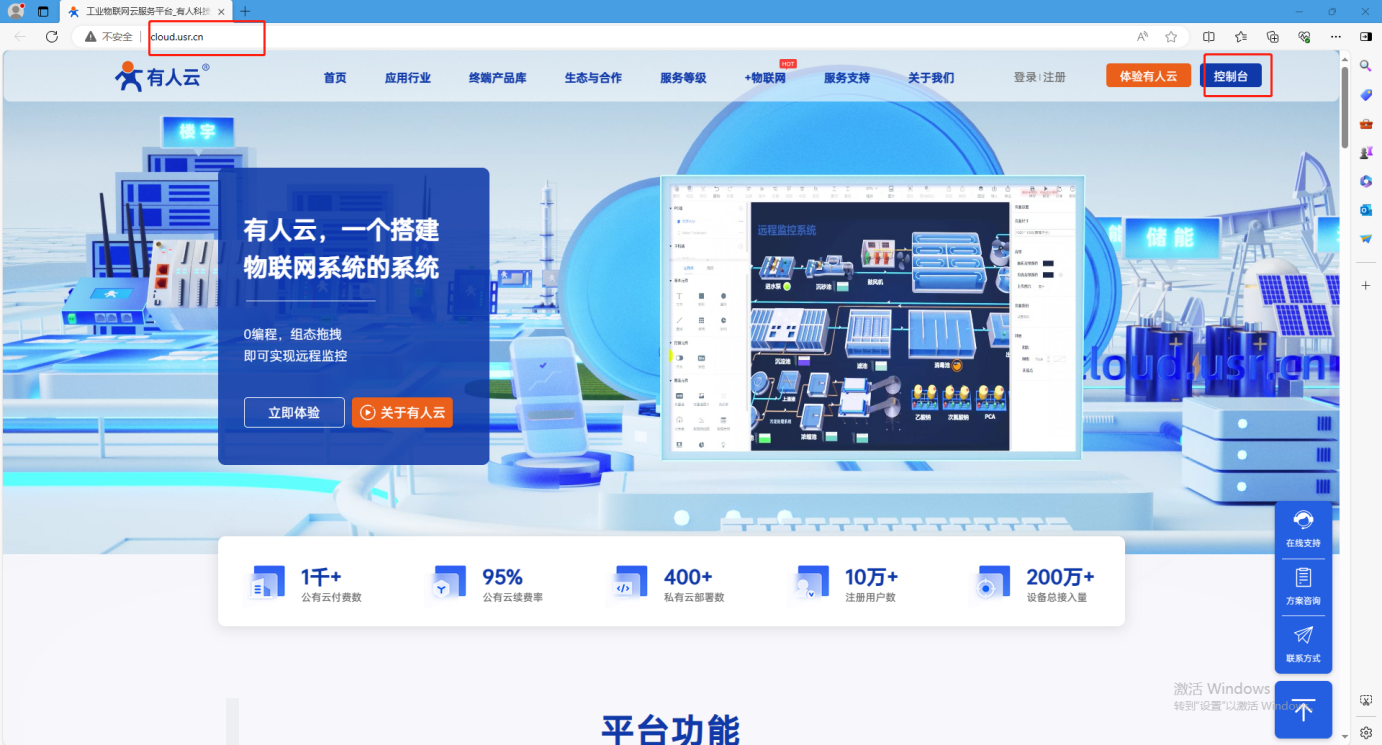

www.usr.cn 点击有人云跳转到登录页面。

2、添加WH-LTE-7S1设备

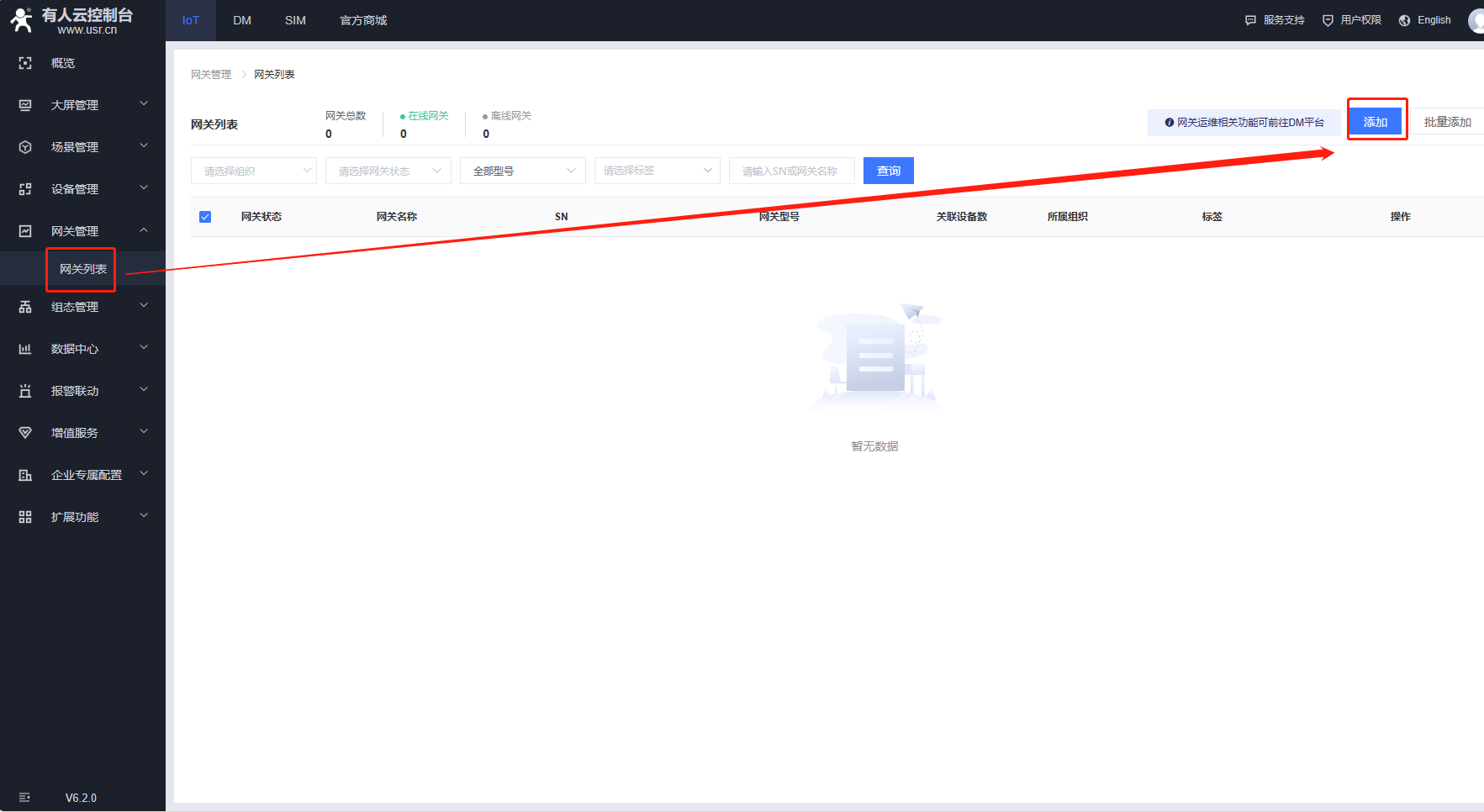

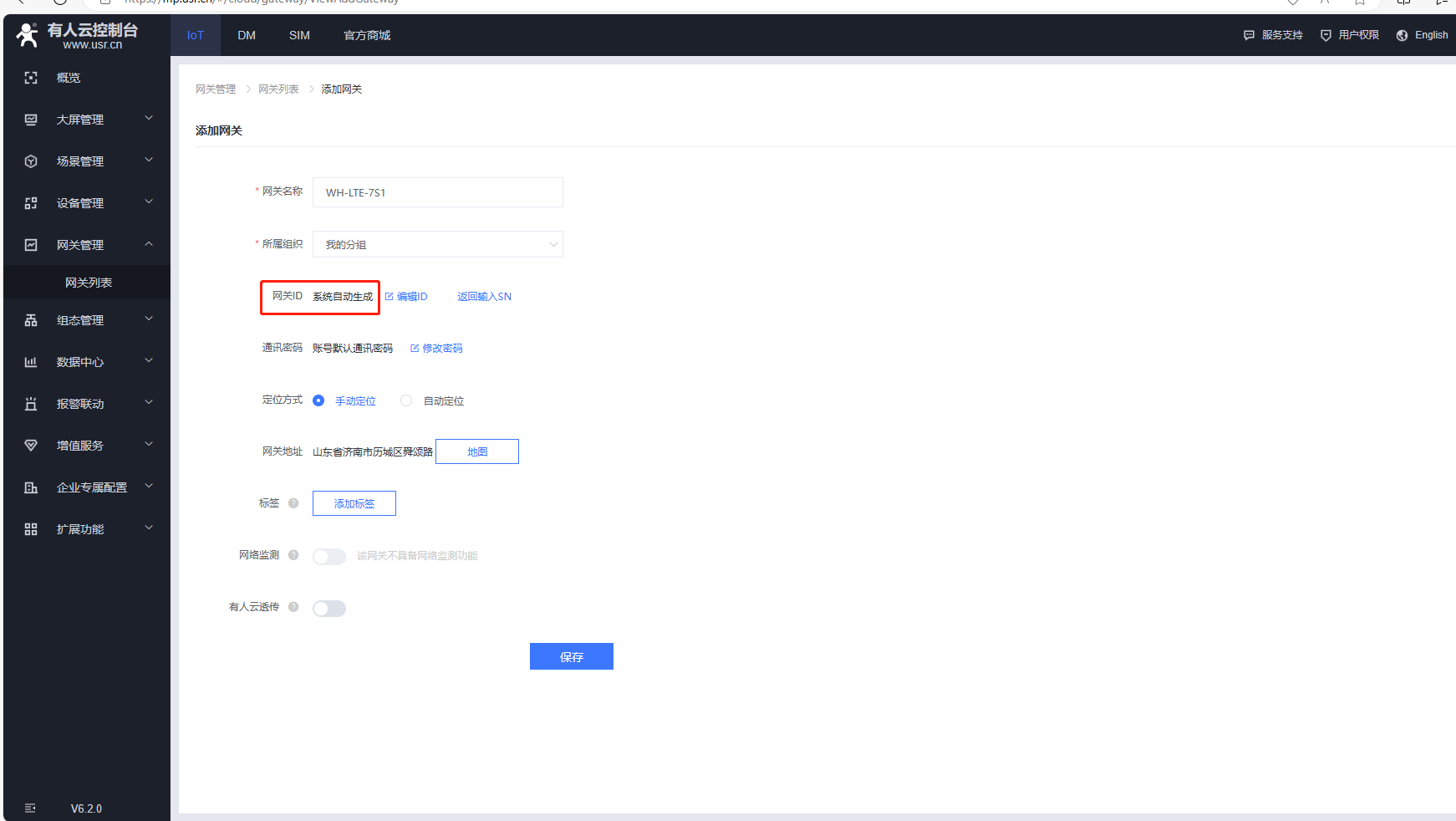

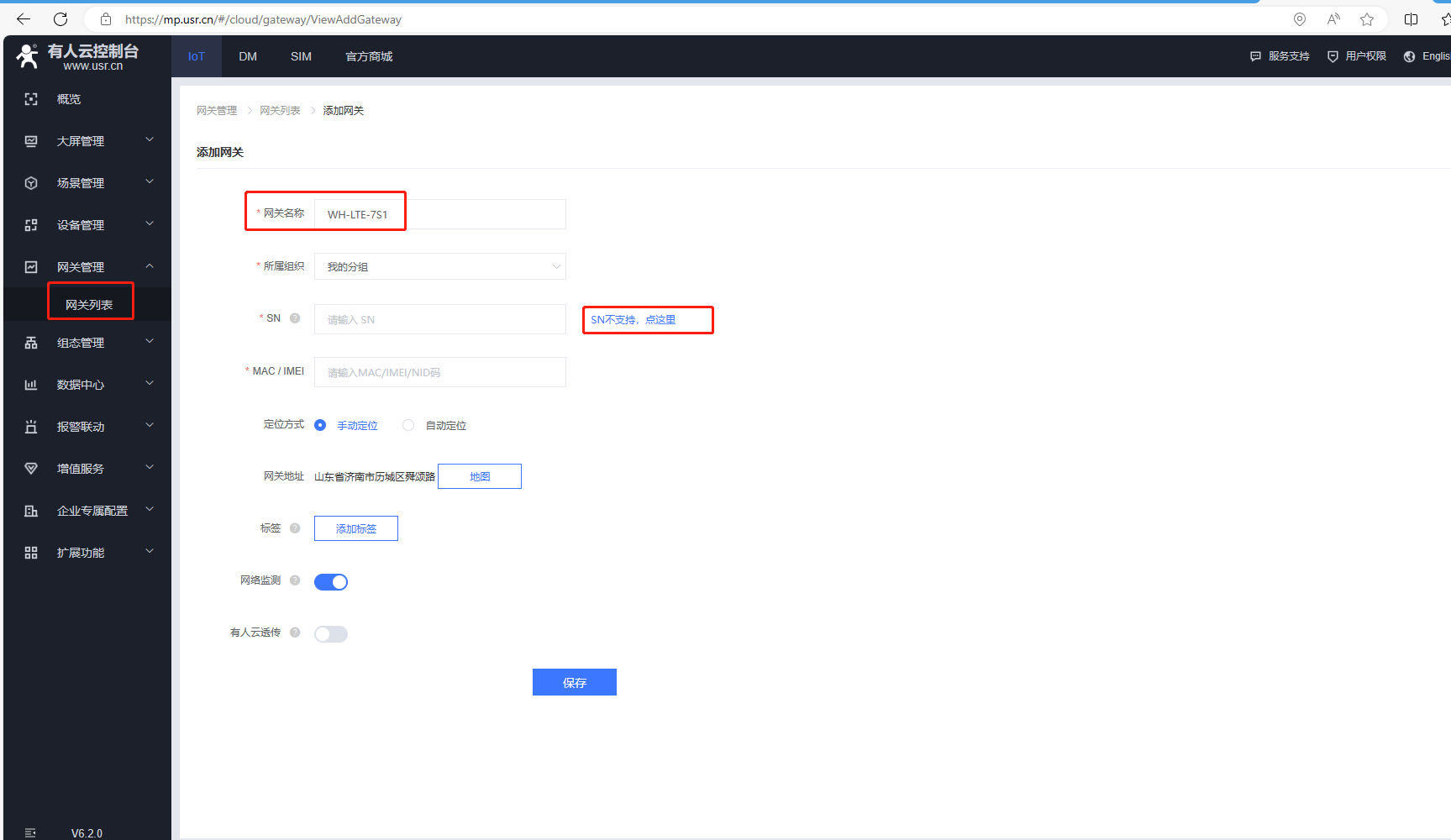

（1）点击网关管理，网关列表，点击添加，点击单个添加。

（2）WH-LTE-7S1不支持SN上云，就点击SN不支持，点这里，用自动生成的ID方式上云，在有人云上添加设备。

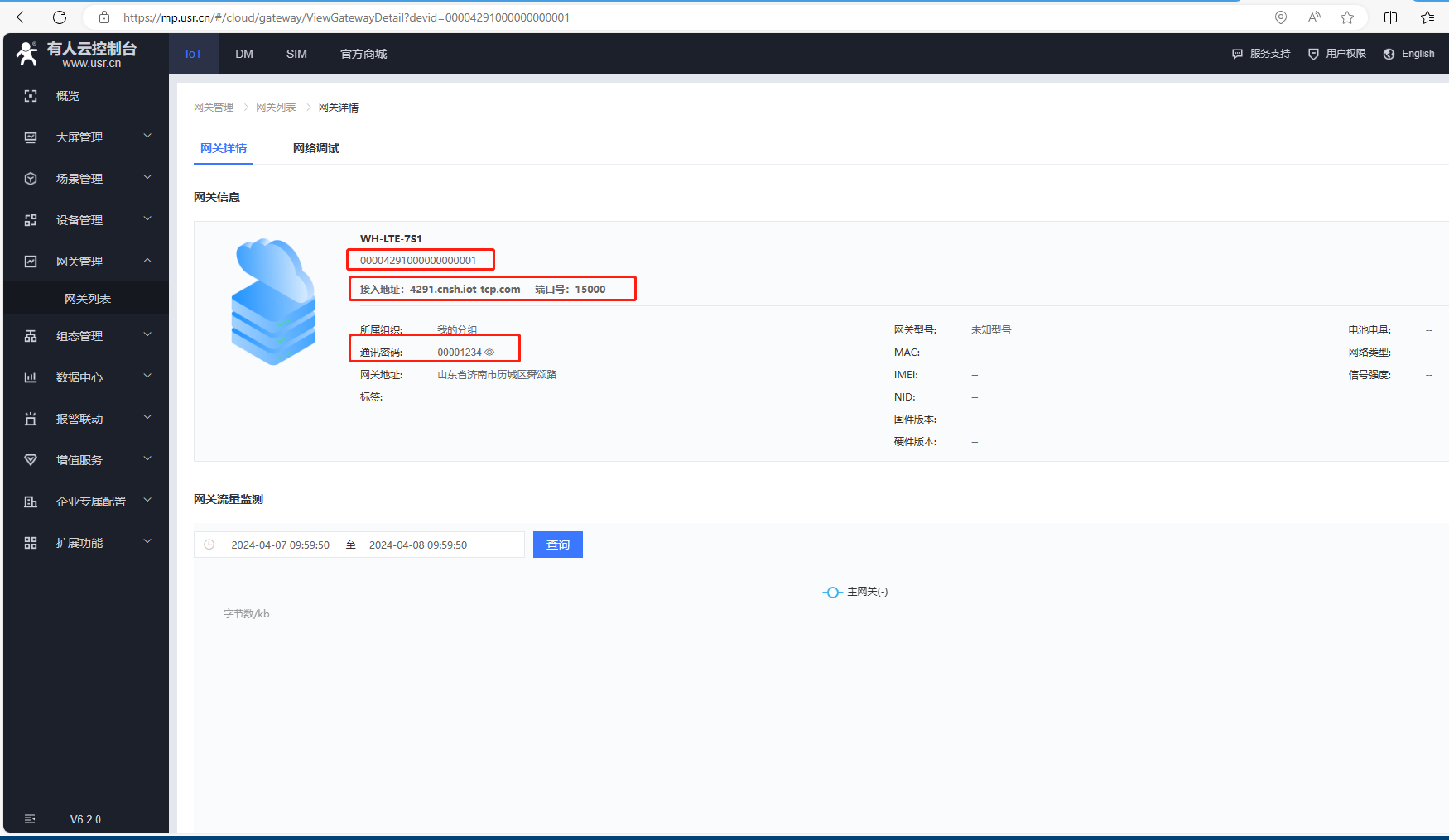

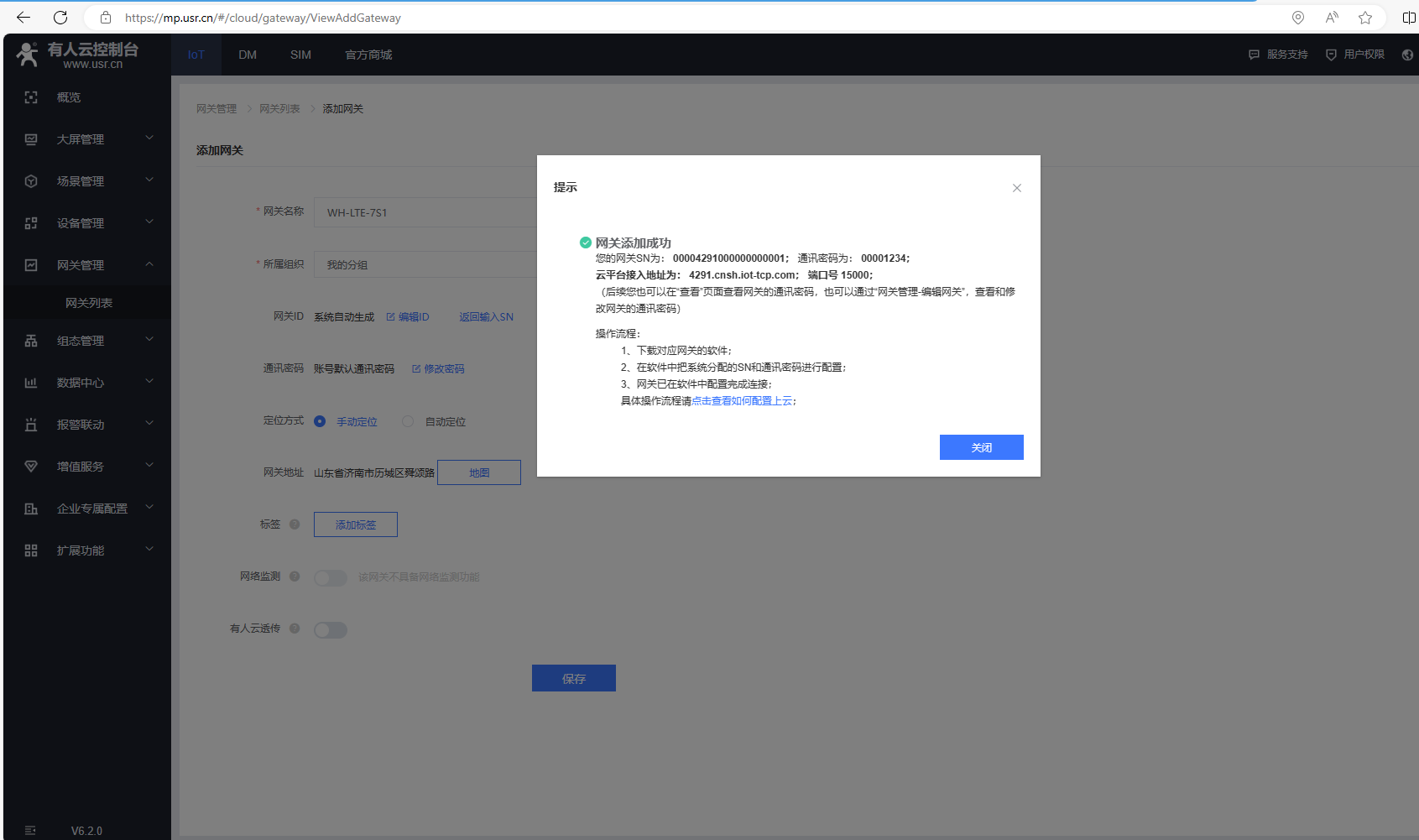

添加完，会有设备信息：网关添加成功
您的网关SN为： 00004291000000000001； 通讯密码为： 00001234；
云平台接入地址为： 4291.cnsh.iot-tcp.com； 端口号 15000；
（后续您也可以在“查看”页面查看网关的通讯密码，也可以通过“网关管理-编辑网关”，查看和修改网关的通讯密码）

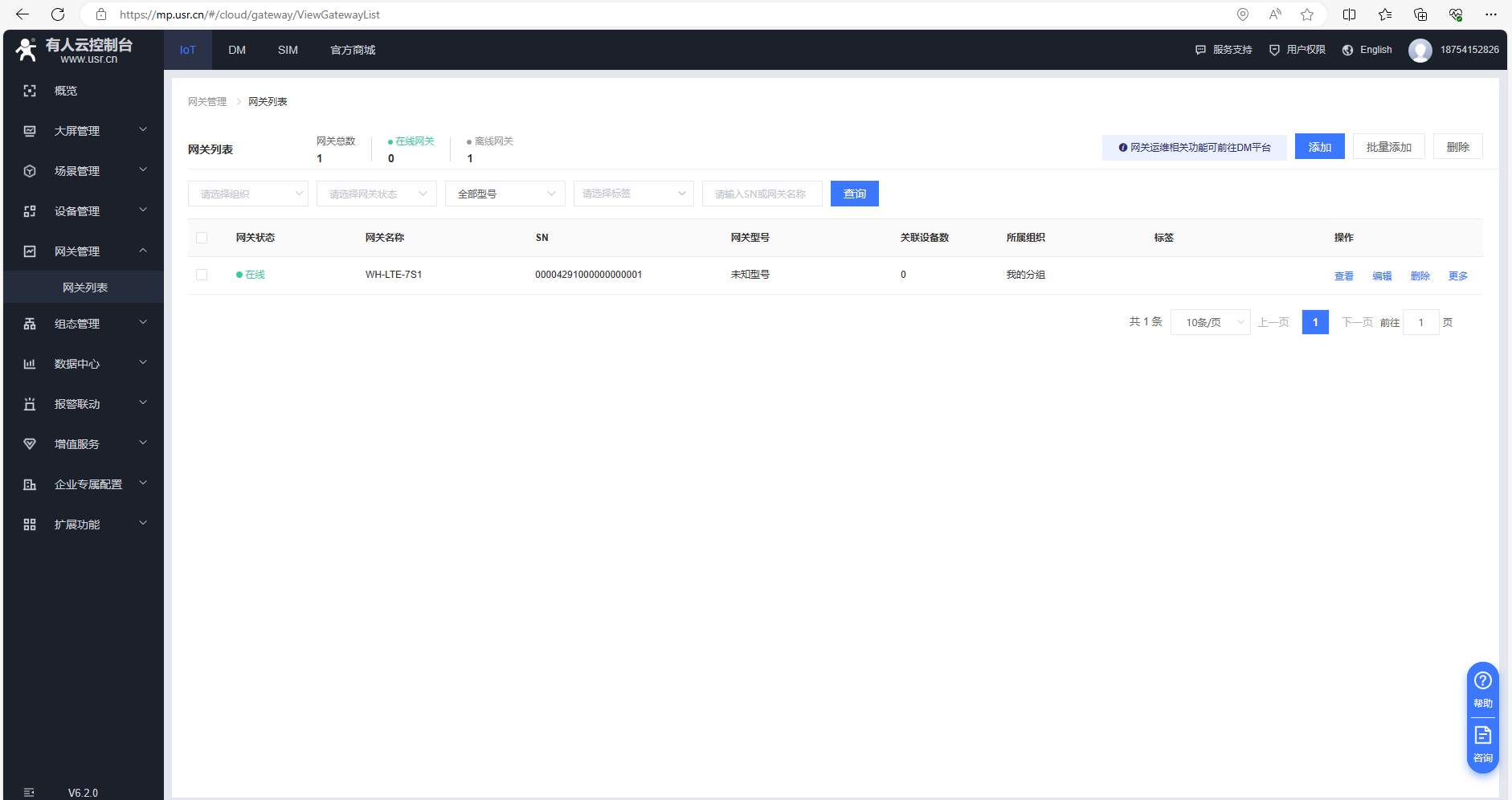

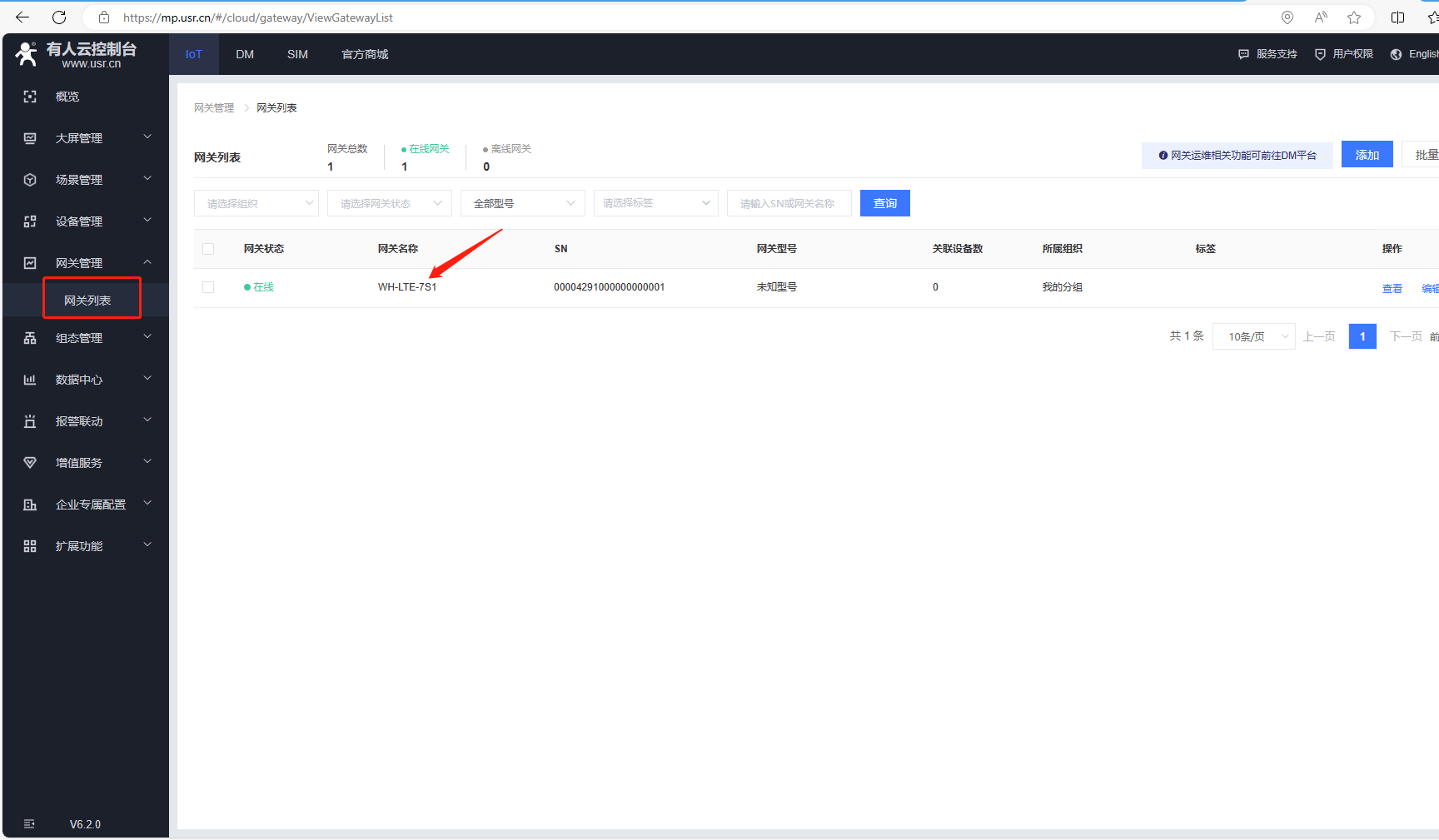

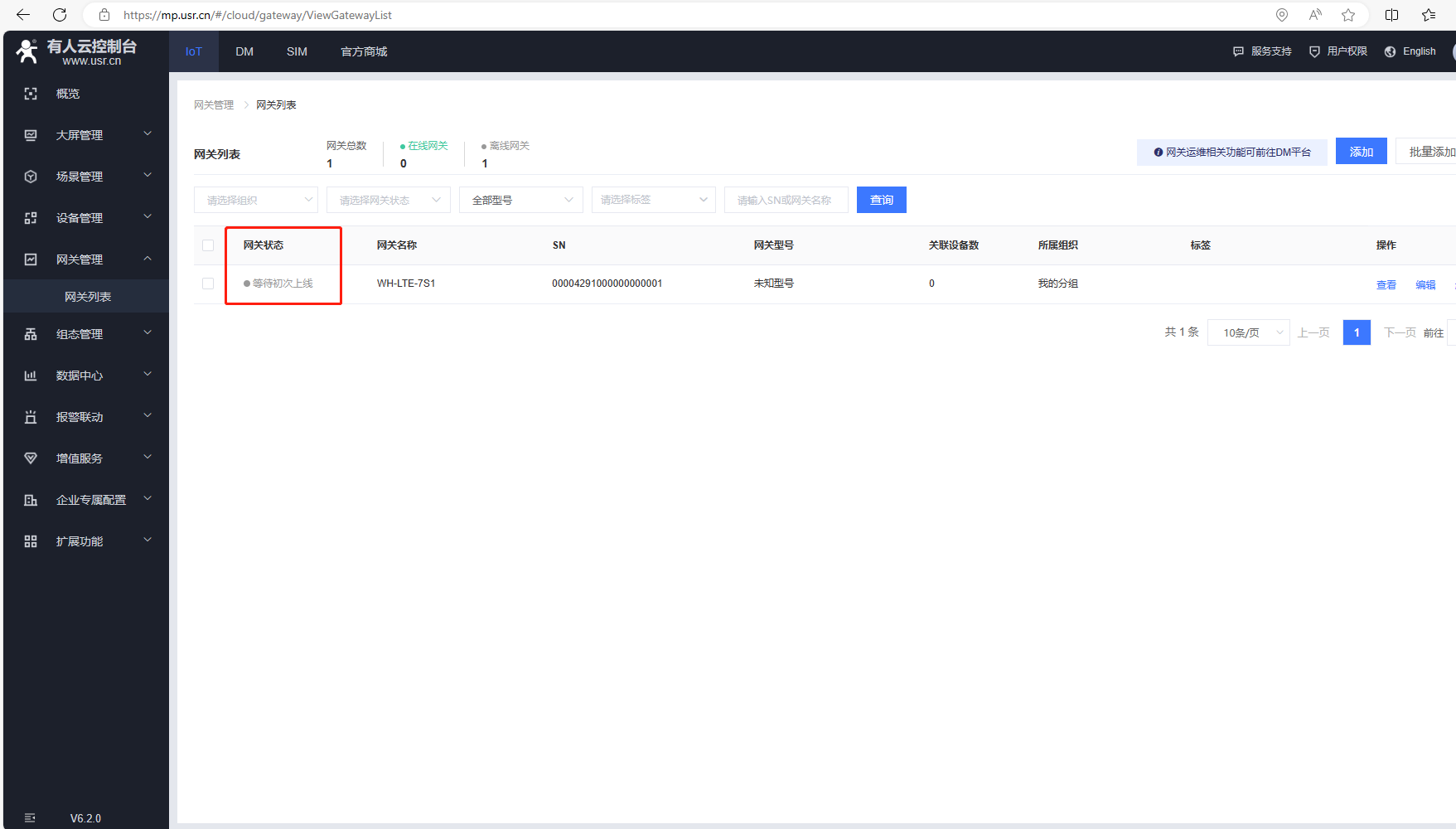

（3）添加完成，返回网关列表，WH-LTE-7S1支持我们内置SIM卡，联网正常后，网络状态在线。

四、WH-LTE-7S1串口配置

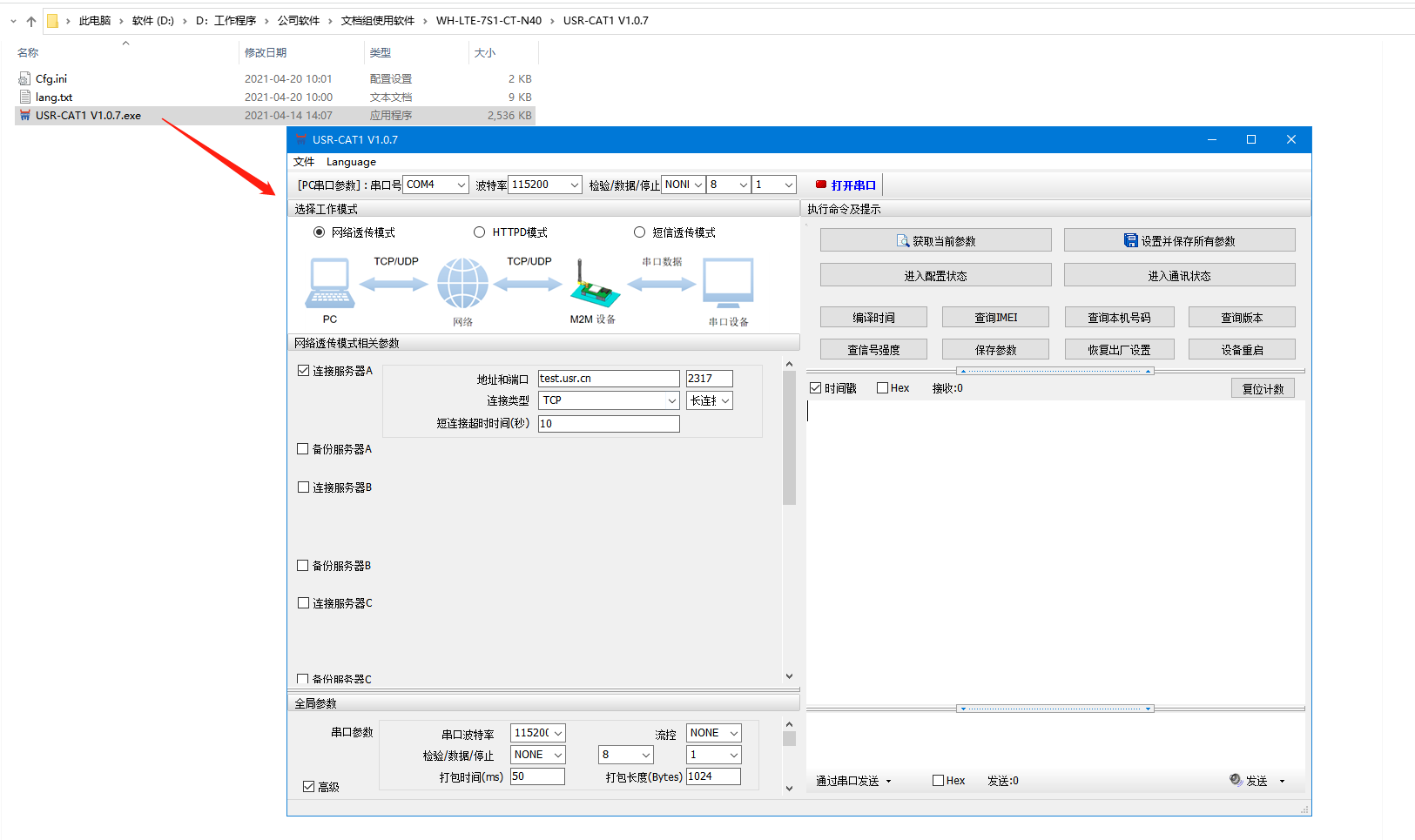

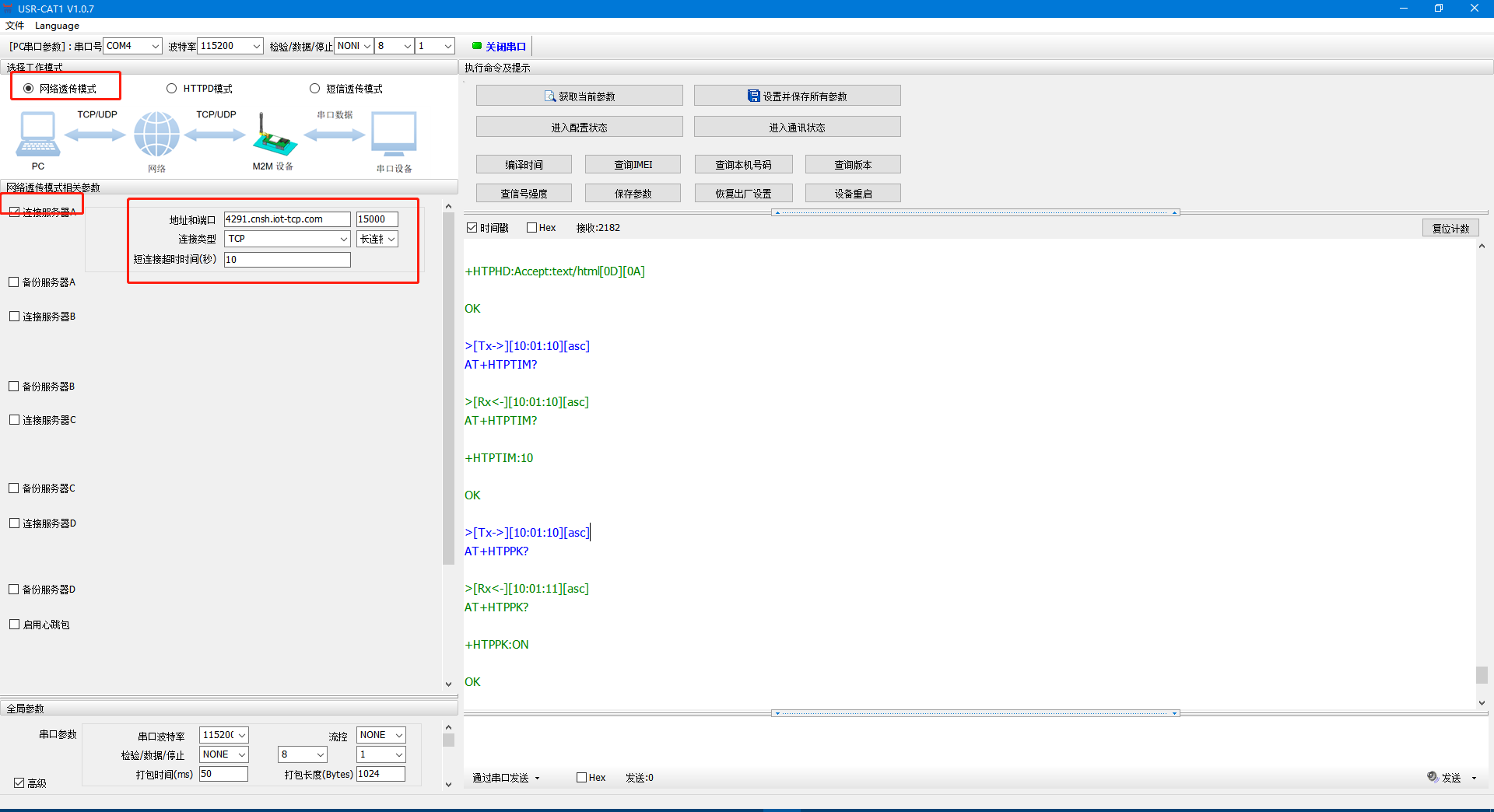

1、打开WH-LTE-7S1设置软件USR-CAT1_V1.0.7.exe

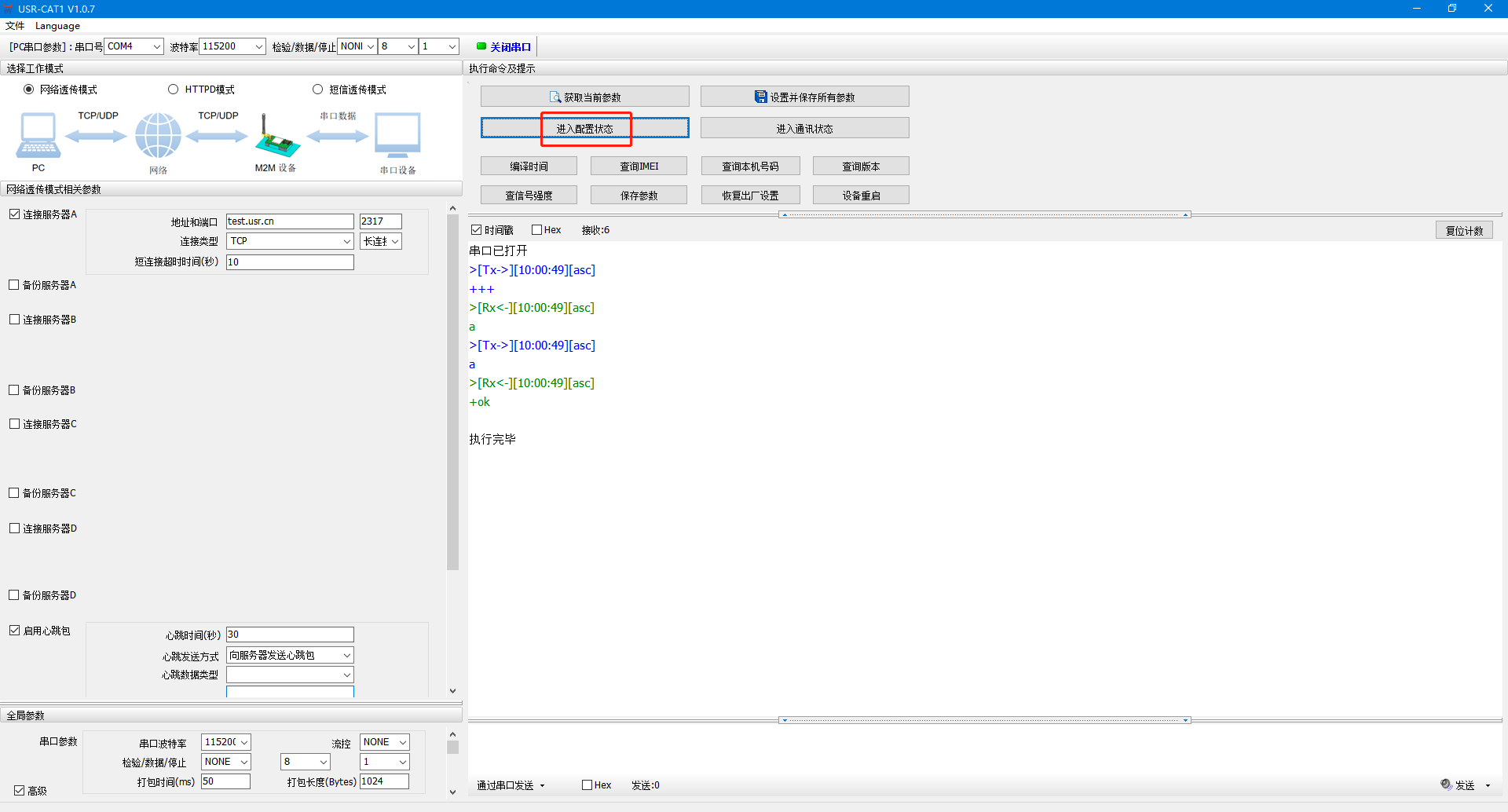

2、打开USB-RS232串口线COM口，设置软件波特率和WH-LTE-7S1波特率一致，点击进入配置状态。

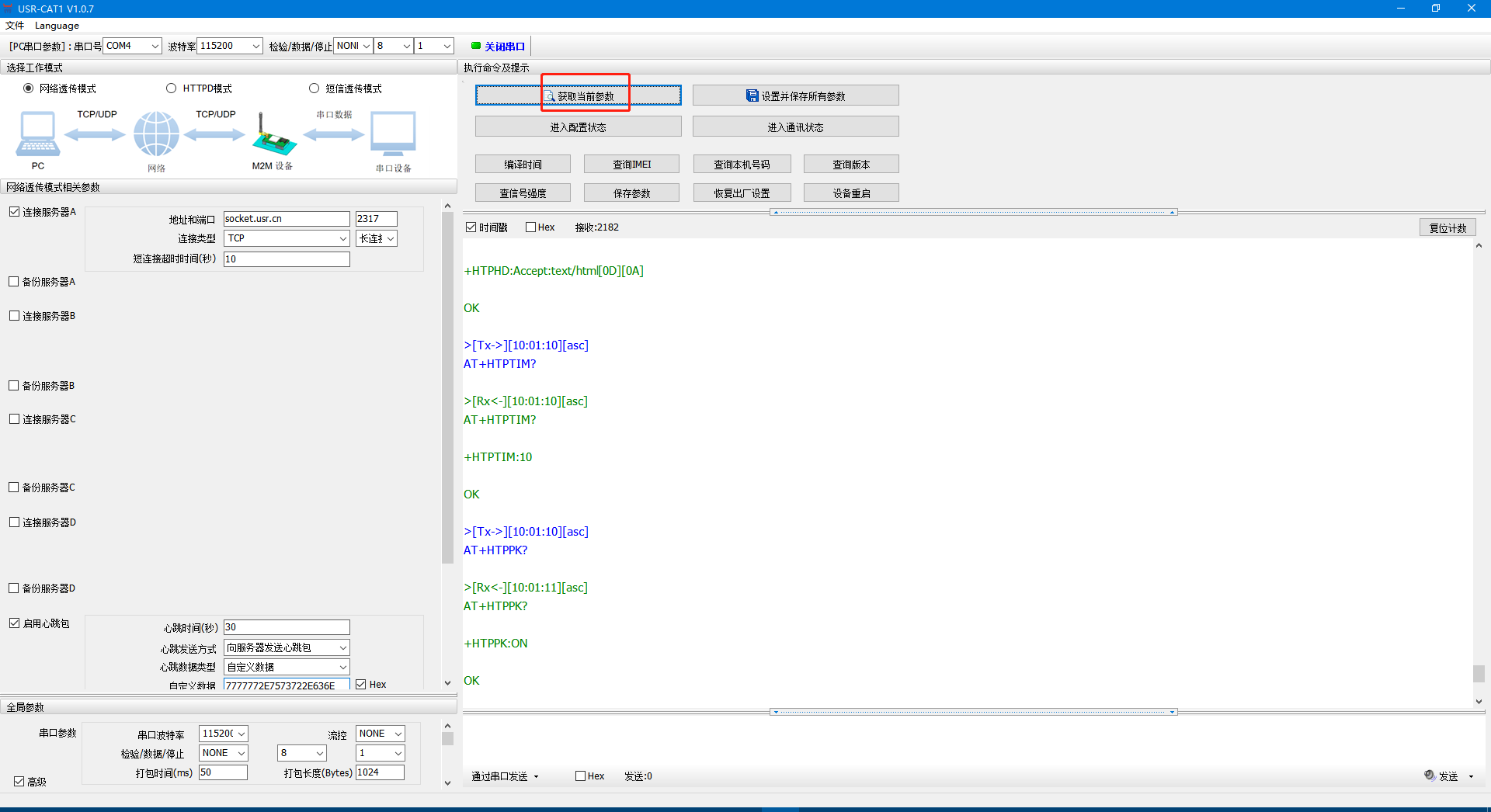

3、点击获取当前参数

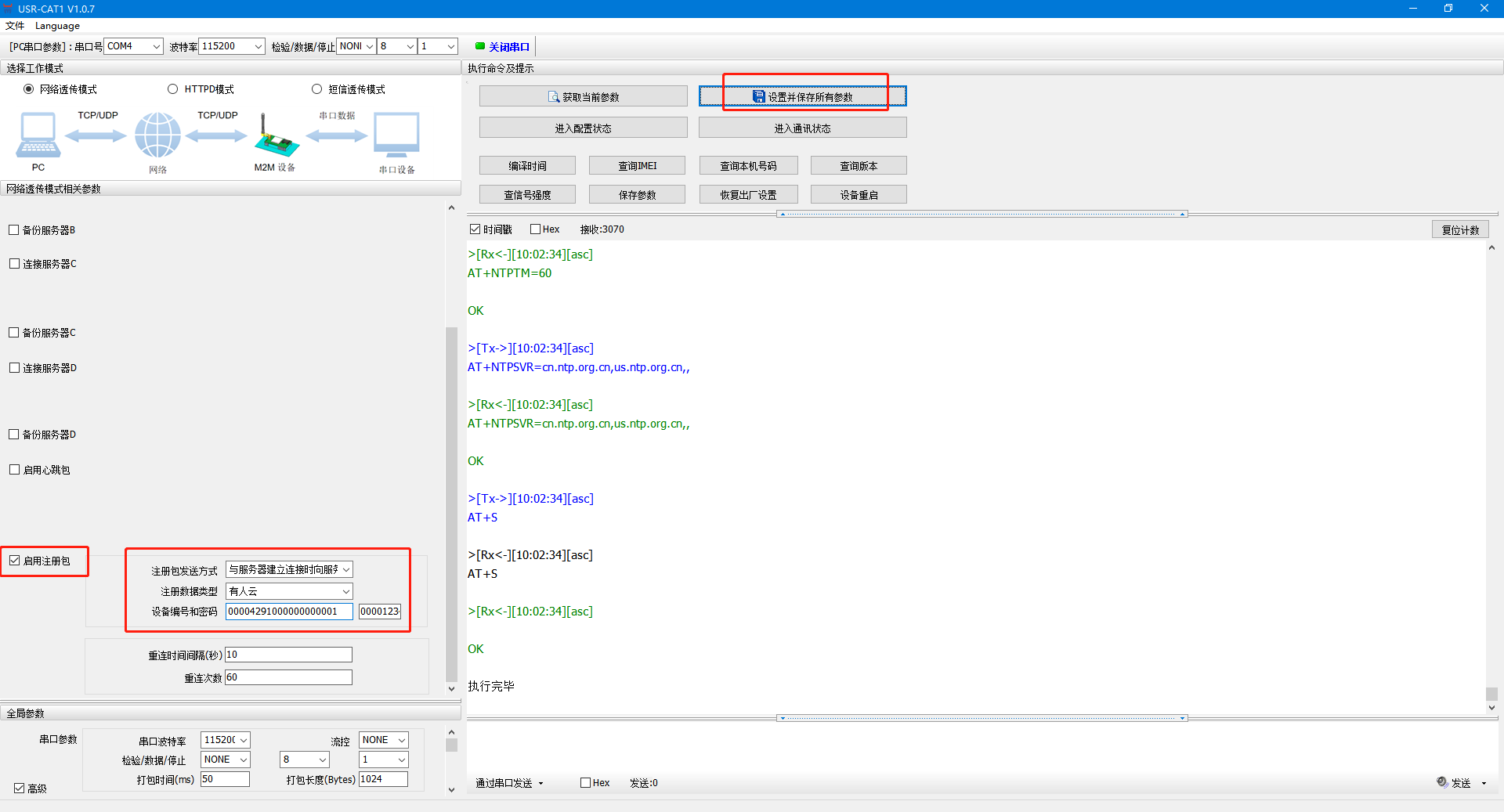

4、设置以下参数，点击设置并保存所有参数。

选择网络透传模式

勾选连接服务器A

地址填云平台接入地址为： 4291.cnsh.iot-tcp.com 端口填云平台端口号15000

连接类型TCP 长连接

开启注册包功能，

注册数据类型，选择有人云

设备编号和密码填添加有人云WH-LTE-7S1添加网关自动生成的ID 00004291000000000001，通讯密码为00001234。

5、设置完参数，有人云网关列表，WH-LTE-7S1在线。

6、确定密码命令密码

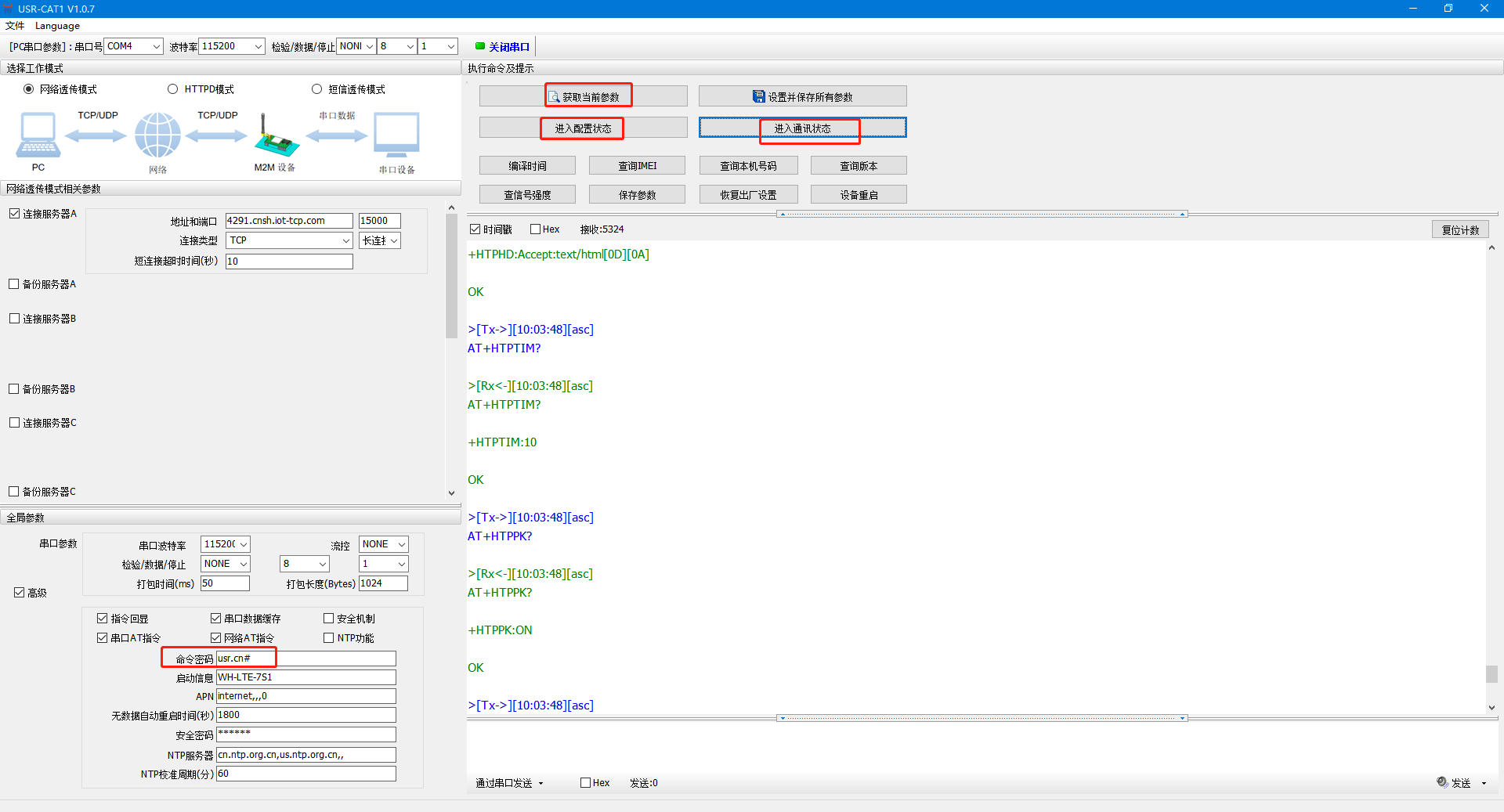

WH-LTE-7S1设置软件，点击进入配置状态，读取参数，勾选高级，查看默认命令密码，是usr.cn#，查询完点击进入通讯状态。

五、有人云发送AT指令

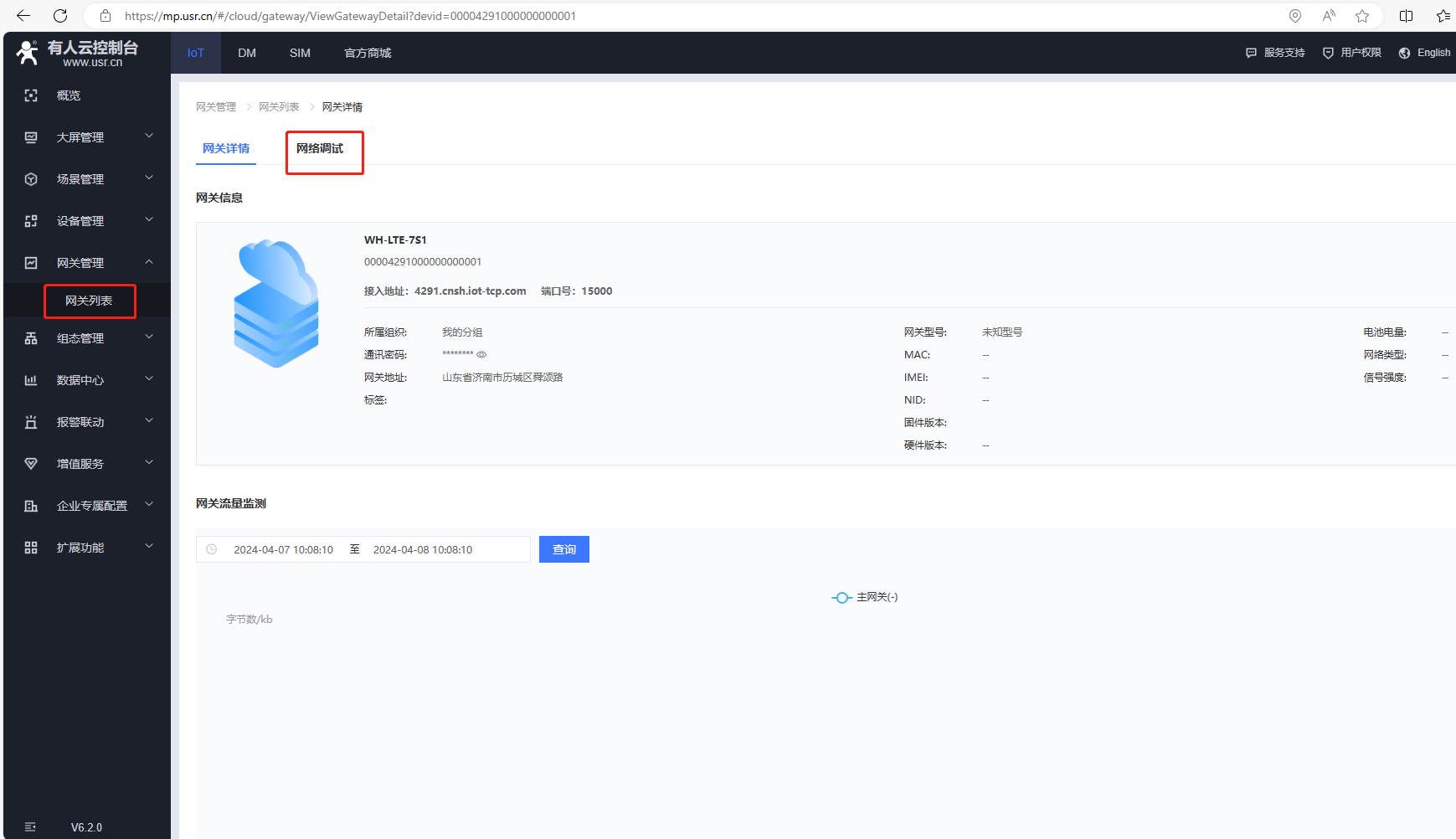

1、点击网关列表，点击网关名称

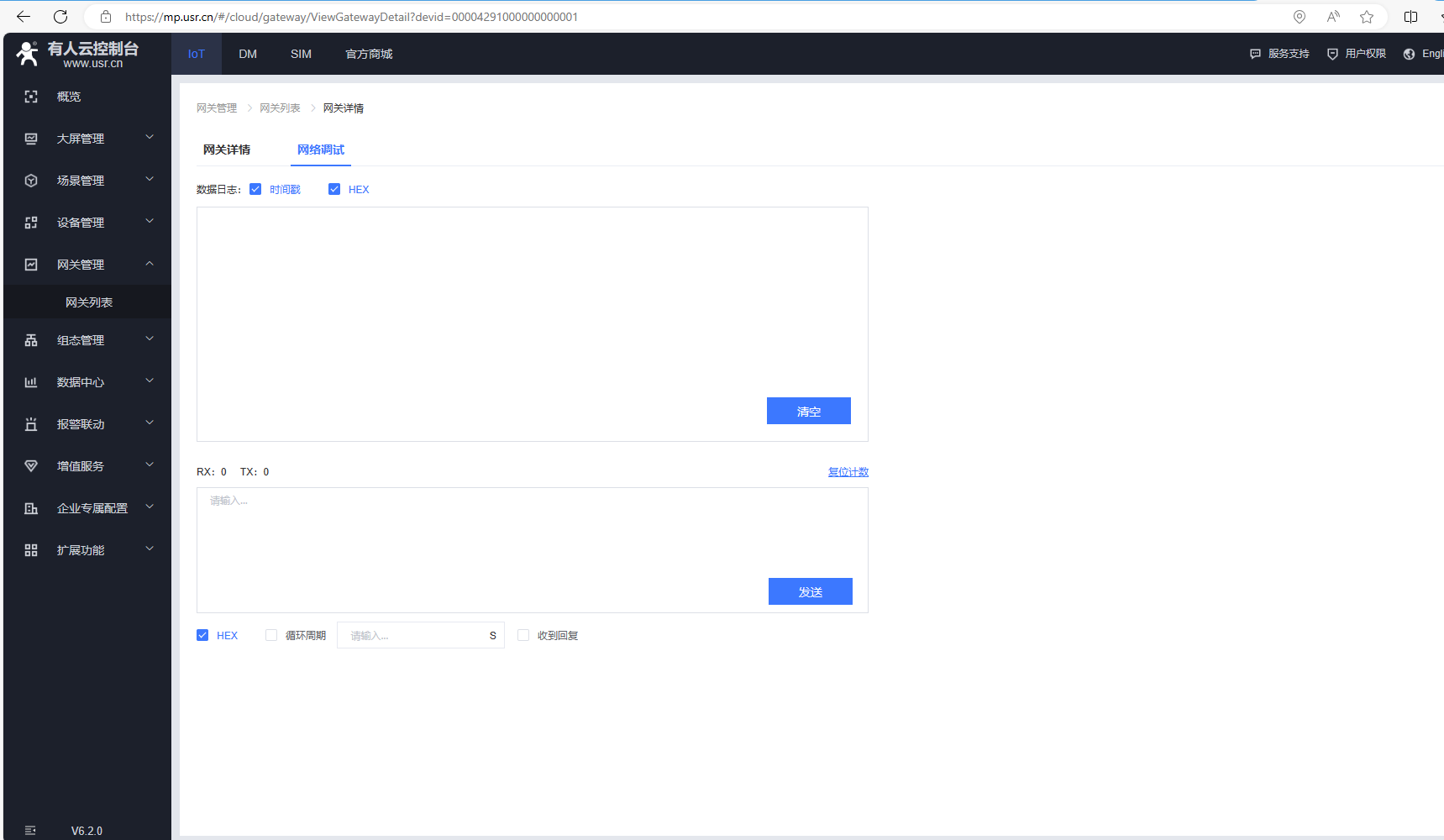

2、点击网络调试

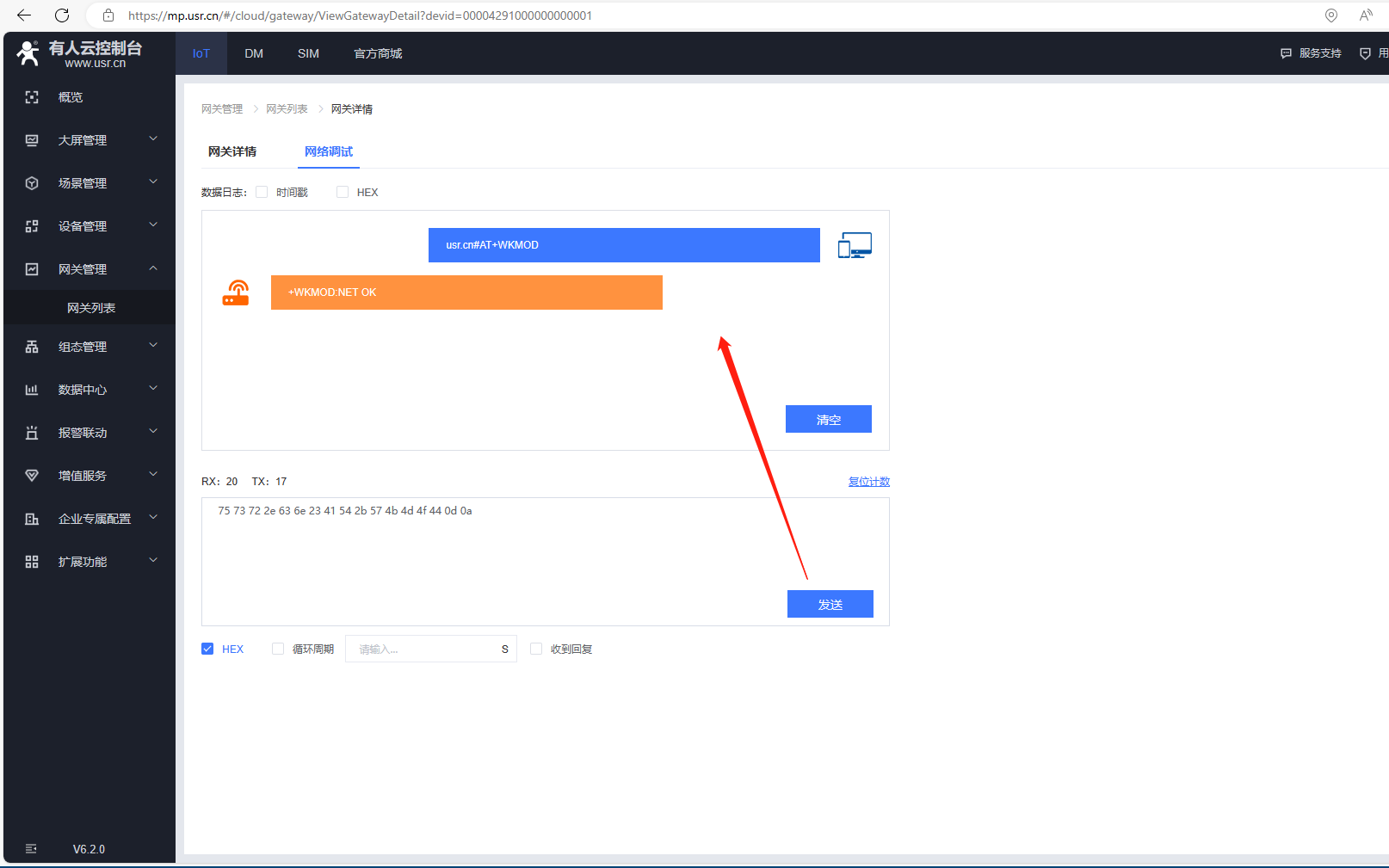

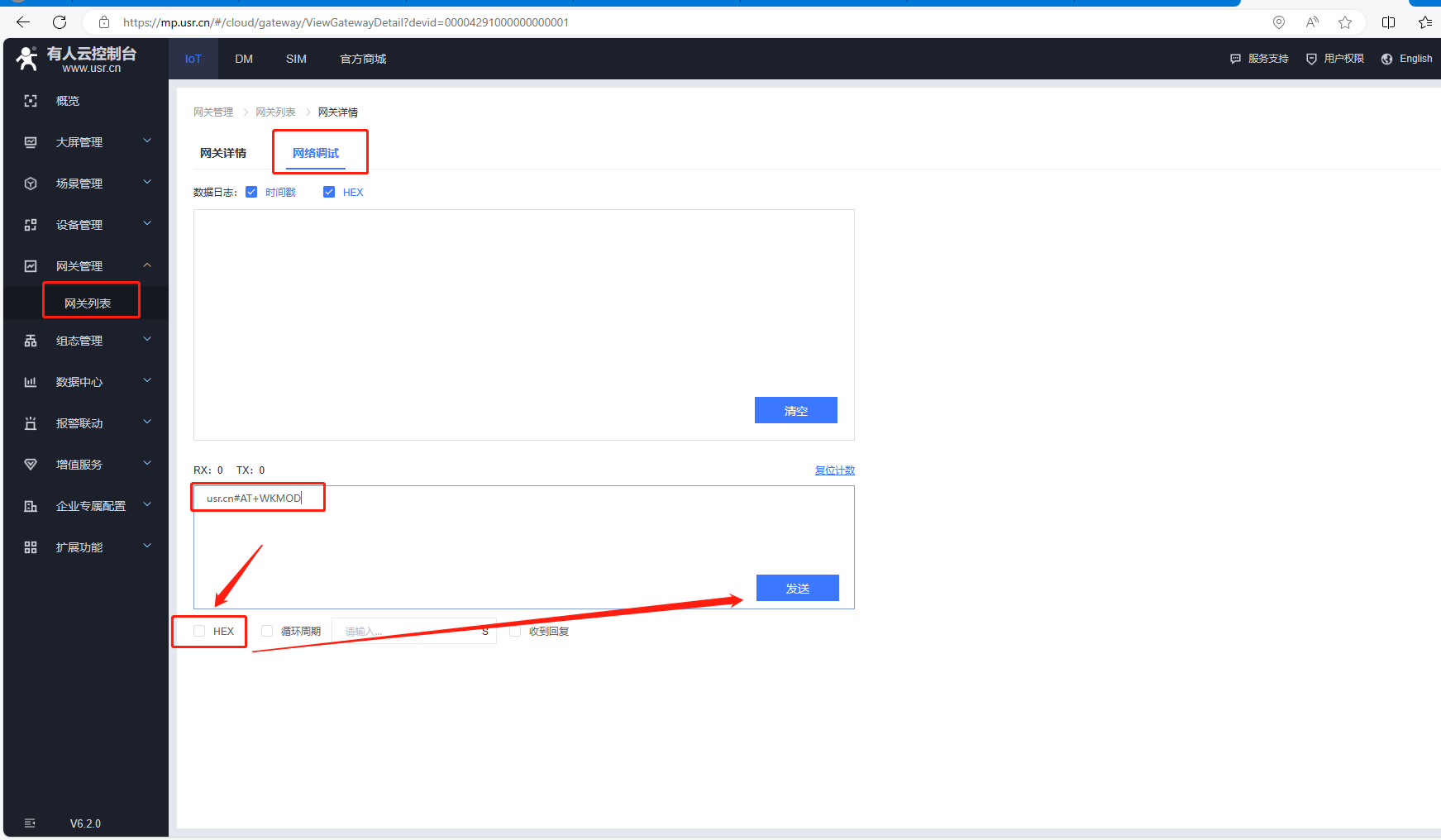

3、在发送区先输入usr.cn#AT+WKMOD，然后去勾选HEX

4、勾选HEX显示之后，在十六进制显示的AT指令，后面加0D 0A,再点击发送

5、查询都工作模式

 usr.cn#AT+WKMOD转十六进制是75 73 72 2e 63 6e 23 41 54 2b 57 4b 4d 4f 44 ，使用有人云网络调试发送AT指令，最后要加0D 0A回车换行，才能发送，查询到AT指令内容。

例如：

75 73 72 2e 63 6e 23 41 54 2b 57 4b 4d 4f 44 0d 0a

编写人：金志方 编写日期：2024-04-09

审核人：金志方 审核日期：2024-04-09

订正版本：V1.0 订正内容：初稿
