高性能Wi-Fi模块 使用AP+STA模式增加无线覆盖范围并通过串口进行数据收发
2015-06-29


注:该方式需要三个有人WIFI模块。高性能模块最大支持32路TCP链接,低功耗模块最大支持2路TCP链接。

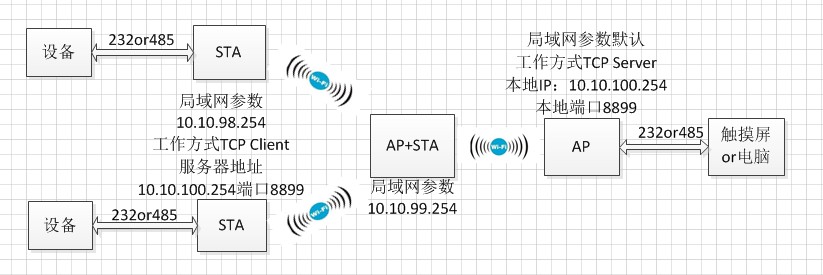

WIFI模块连接图

1.AP模块设置。

连接上需要做AP模块的SSID,打开浏览器输入10.10.100.254,账户密码为admin。

注:做AP的WIFI模块保持出厂默认设置即可。为了能熟悉操作步骤,故有以下AP模块的设置参数。

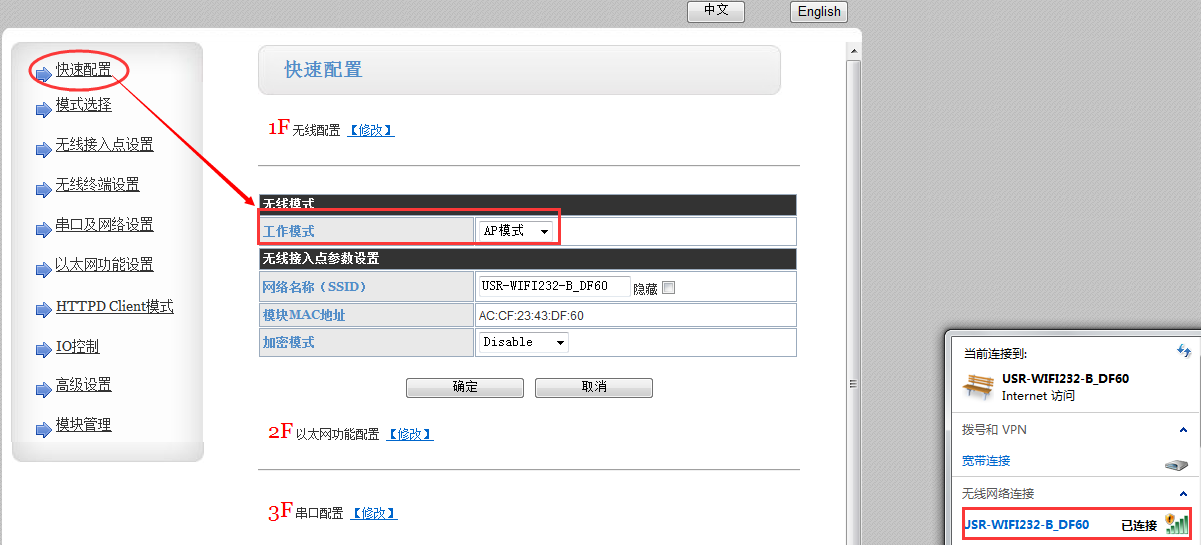

WIFI模块 AP设置 WIFI模块 AP设置

参数设置好时需要点确定后再重启使参数生效。

2.AP+STA模块设置。

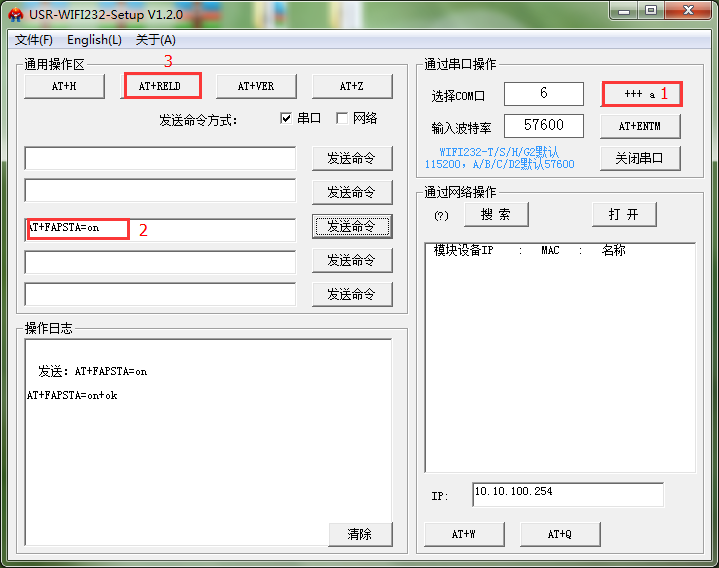

通过串口开启模块的AP+STA功能。

软件下载:http://www.usr.cn/Download/91.html

WIFI模块 设置软件

连接上做AP+STA模块的SSID,打开浏览器输入10.10.100.254,账户密码为admin。

按下面步骤操作

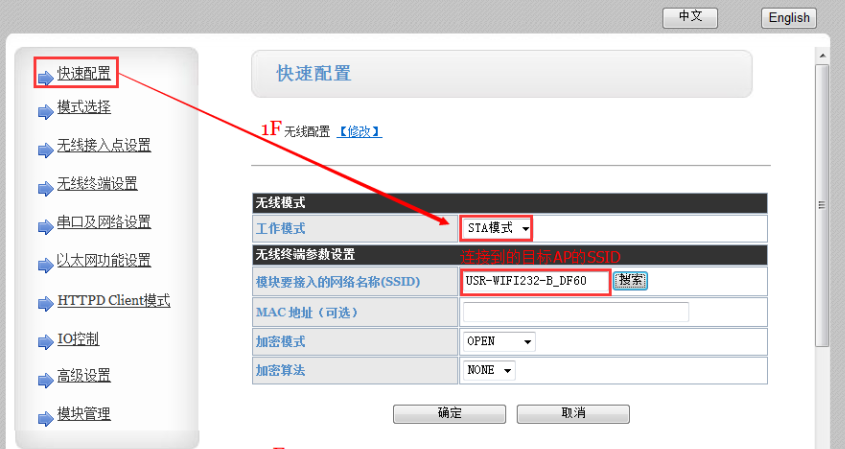

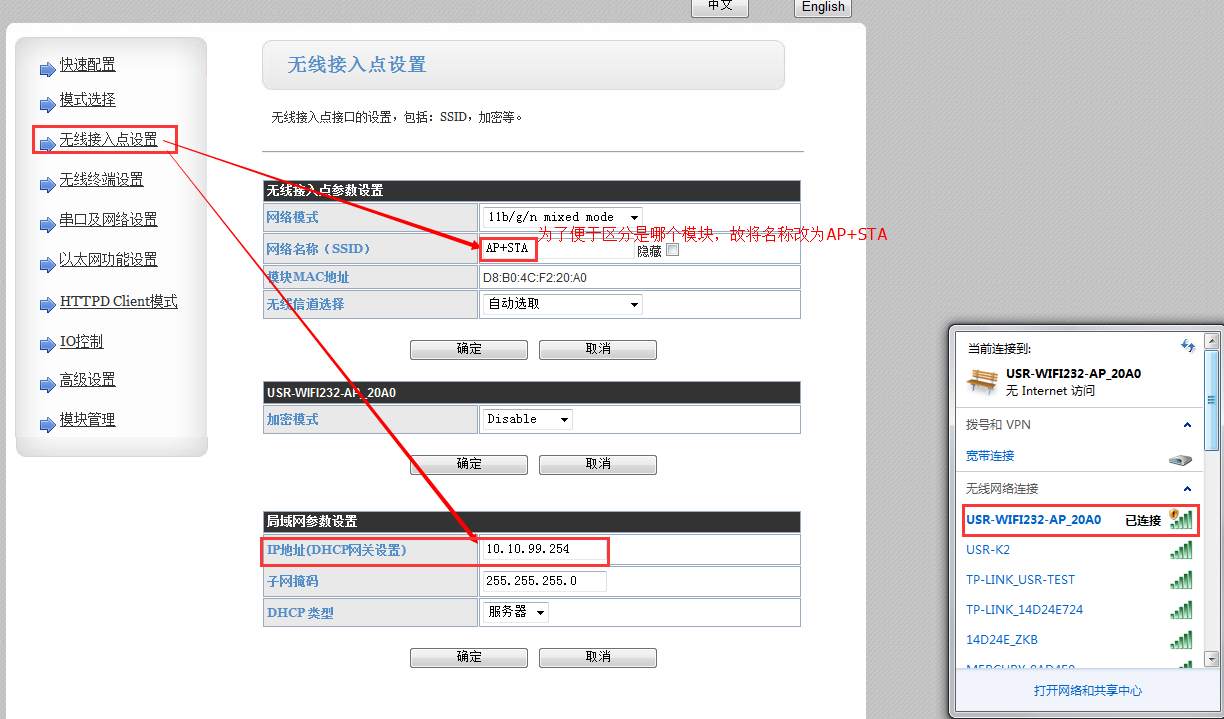

WIFI模块 无线接入点设置 WIFI模块 快速设置

3.做STA模块设置。

连接上需要做STA模块的SSID,打开浏览器输入10.10.100.254,账户密码为admin。

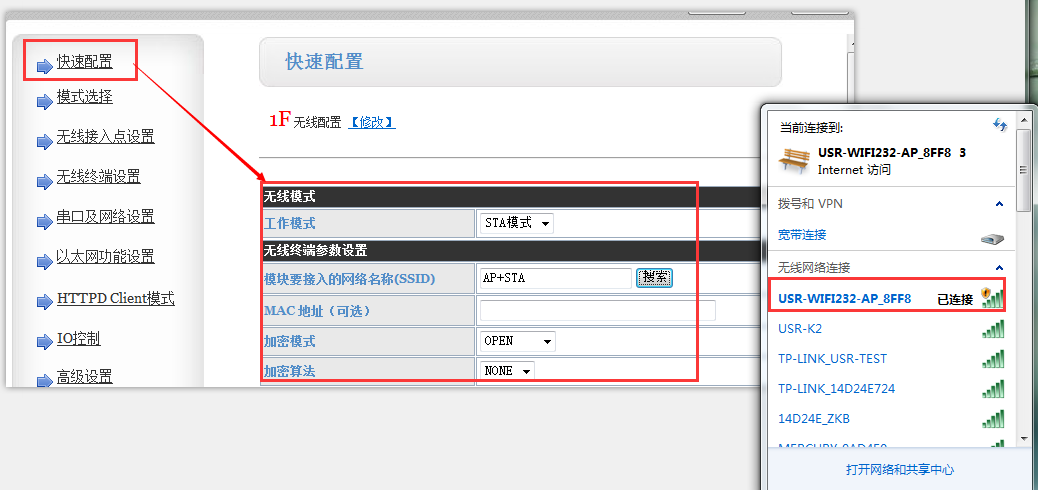

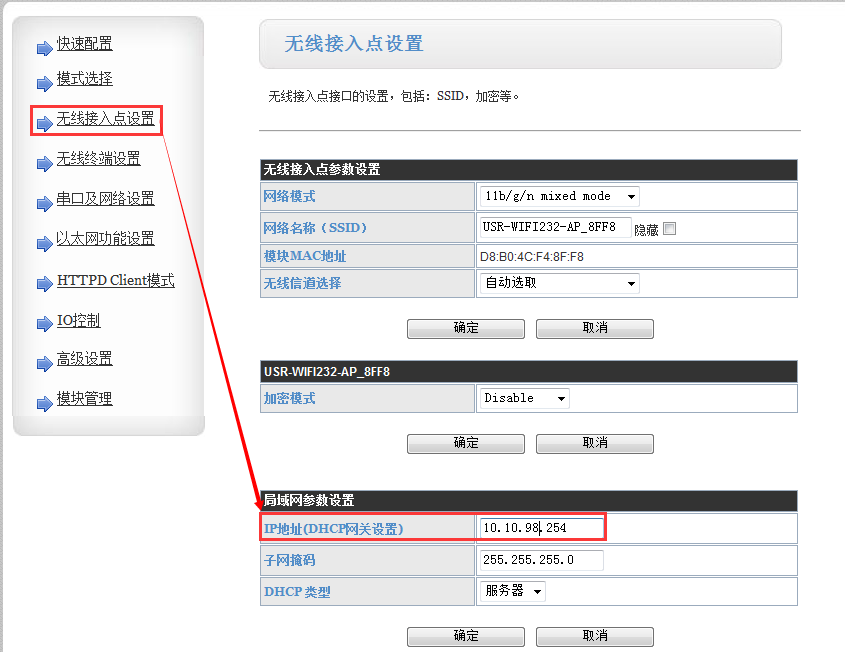

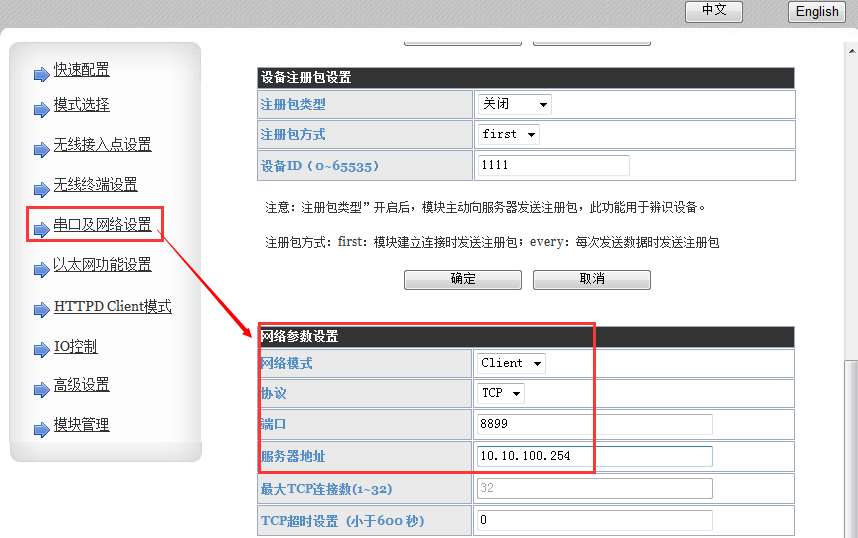

WIFI模块 无线接入点设置 WIFI模块 串口转网络设置

建立连接后模块上的LINK指示灯会持续输出高电平,如LINK不亮,请检查参数设置是否有误。

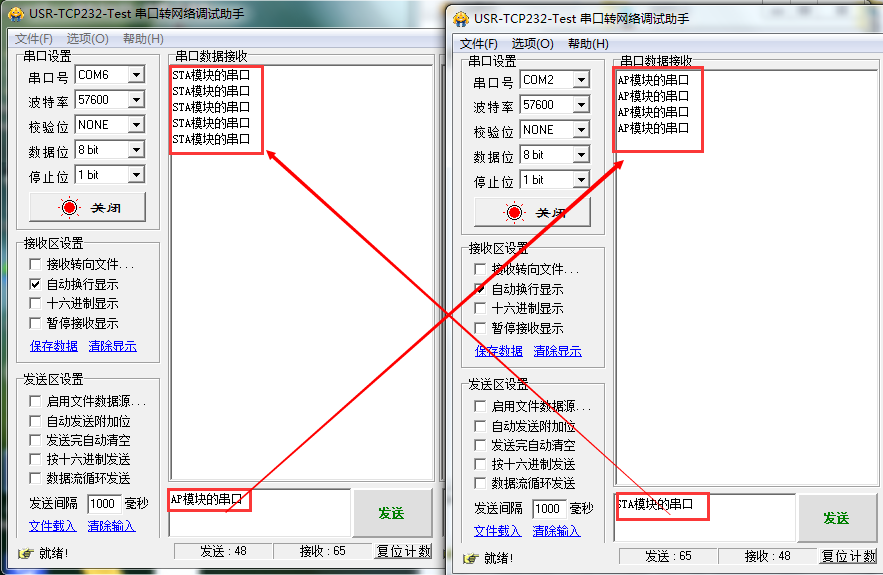

4.串口收发数据模拟

传输方式为STA模块的串口发送数据经无线传输给AP+STA模块,AP+STA再经无线传输给AP模块经串口输出。

WIFI模块 串口转网络调试助手
