USR-TCP232-T1使用HTTP GET方式向网页服务器提交数据
2023-01-30



一、资料下载

说明书:https://www.usr.cn/Download/1256.html

硬件手册:https://www.usr.cn/Download/1263.html

设置软件:https://www.usr.cn/Download/257.html

调试助手:https://www.usr.cn/Download/27.html

虚拟串口软件:https://www.usr.cn/Download/31.html

二、设备默认参数

1

三、测试步骤

以下测试USR-TCP232-T1模块均在评估板上进行,评估板串口是RS232接口,评估板电源供电是5V。

  1.将 T1(USR-TCP232-T1,简称 T1下同)安装在USR-TCP232-EVB评估板(简称评估板)上,通过串口线(或USB 转RS232串口线)将评估板RS232接口与计算机相连接,通过网线将 T1的网口与PC 的网口相连接,检测硬件连接无错误后,接入5V电源适配器,给评估板供电。观察T1网口指示灯状态是否正常:绿色灯常亮,黄色灯闪烁。

按路径:控制面板---网络和Internet---网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件。

2. 给电脑设置静态IP,要与T1的IP在同一个网段(T1默认参数见表1)。

3. 点击“搜索设备”当搜索列表中出现T1的设备后,单击搜索到的设备,查看其配置信息(上图为默认配置信息)。





4.IP设置为DHCP,模块设置为Httpd Client模式,请求方式GET,URL为/1.php?,设置服务器地址test.usr.cn,端口80,设置并保存所有参数,重启模块。(本说明文档使用为有人测试服务器)

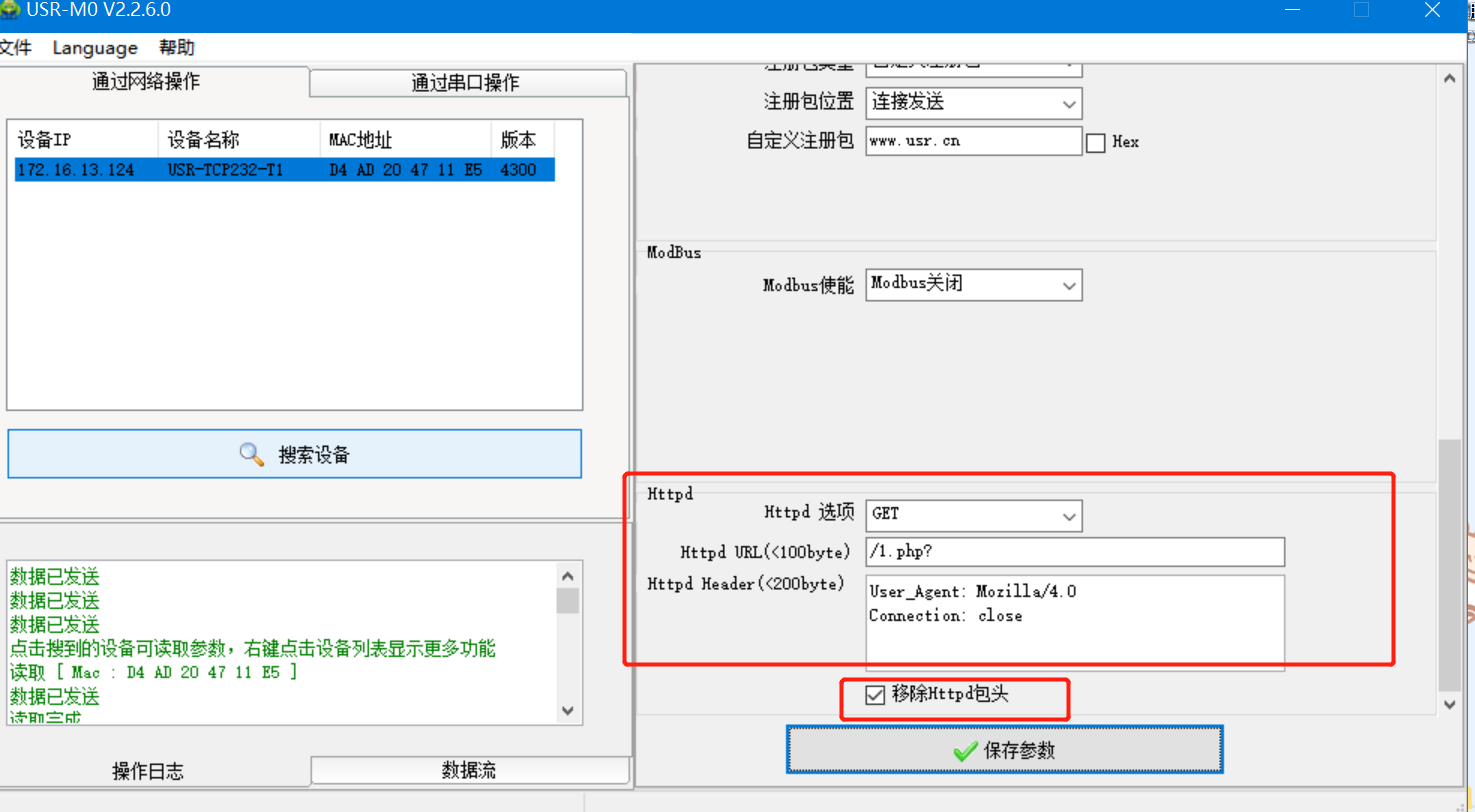

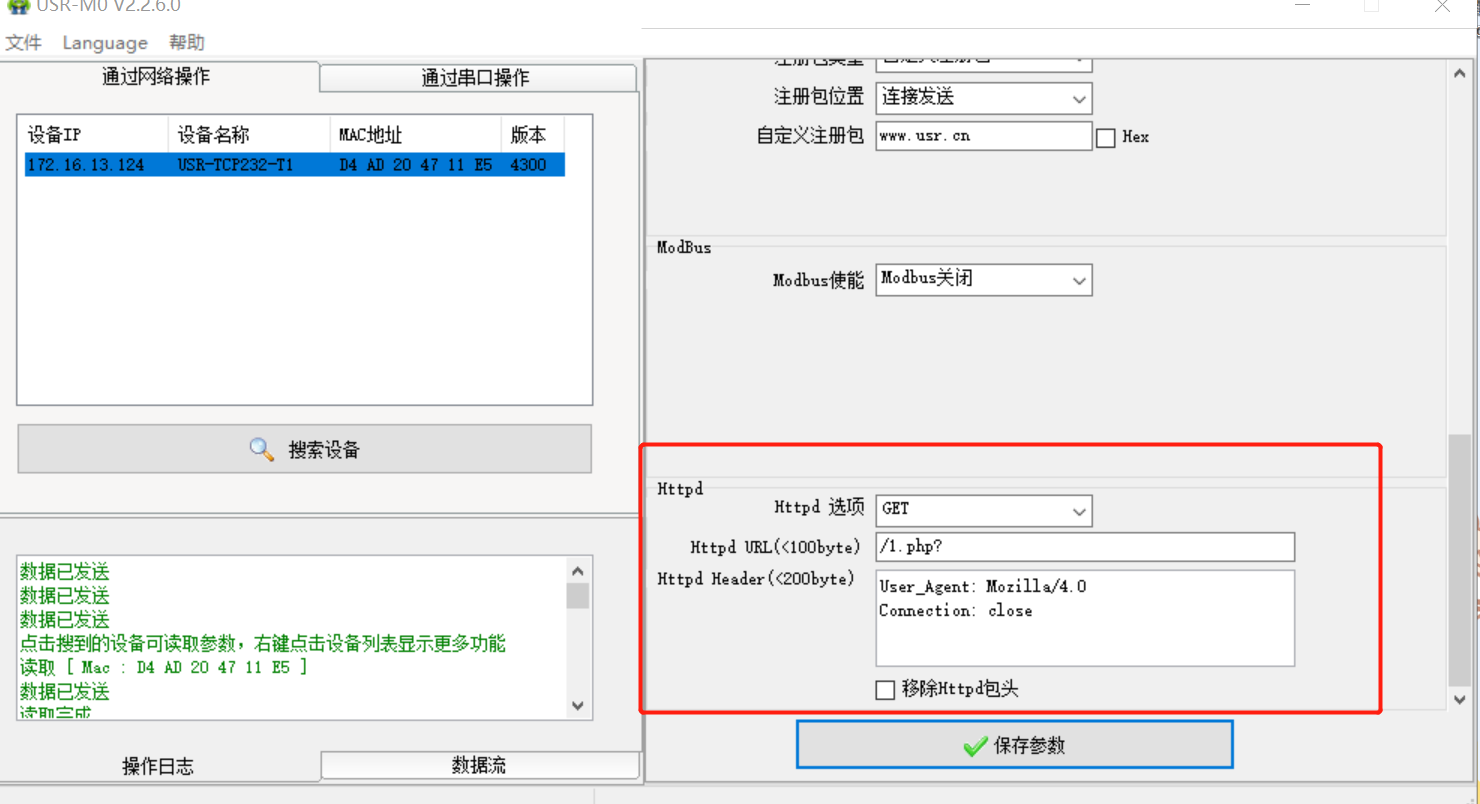

以下通过这只软件和网页两种方式。有两种结果,一种是没有移除包头,一种是移除了包头。

设置如图。

5.按照data=的格式从串口发送data=济南有人物联网欢迎您,会看到服务器返回的报头和数据。






编写人:史玮
