USR-C322 WiFi模块连接无线路由器进行局域网通信
2015-03-16

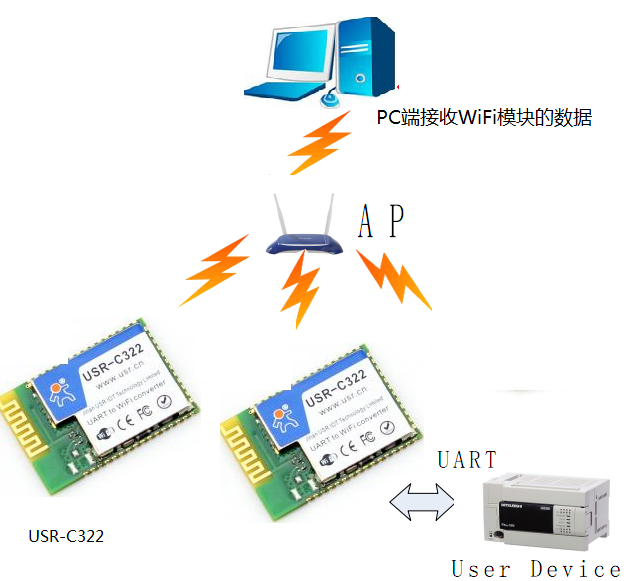

串口WIFI模块连接图

1:测试

以USR-C322模块为例,将模块焊接到测试底板上,通电后模块正常启动后,测试板nReady灯常亮。测试板串口连接电脑串口,电脑连接WiFi。

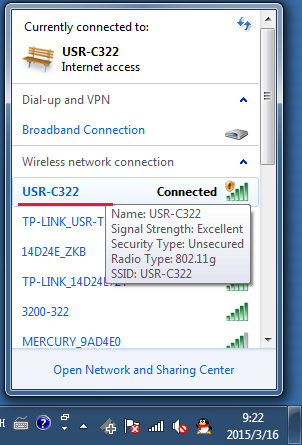

在电脑无线搜索栏,搜索USR-C322,连接。

WIFI模块 电脑搜索栏

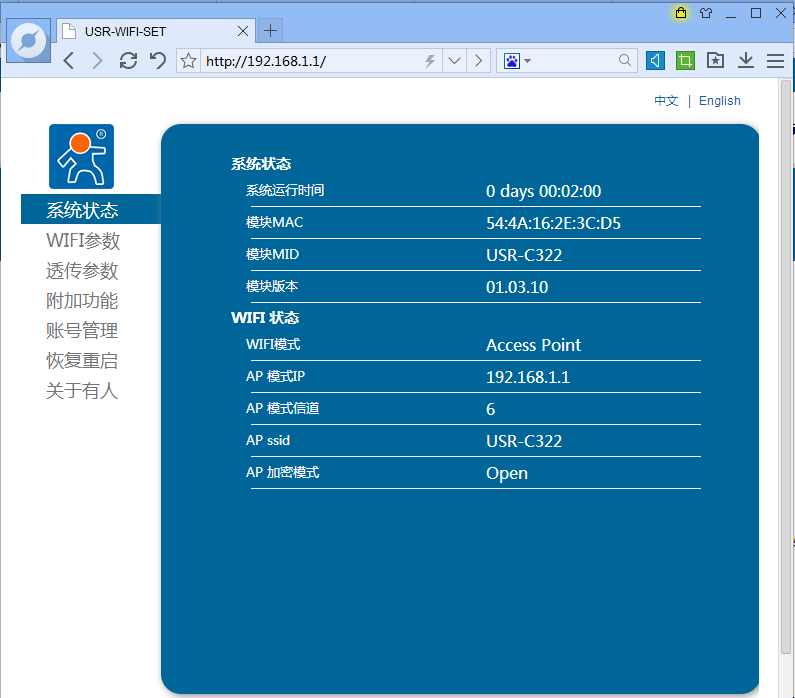

2:在浏览器上输入192.168.1.1,用户名和密码都是admin

WIFI模块 系统状态

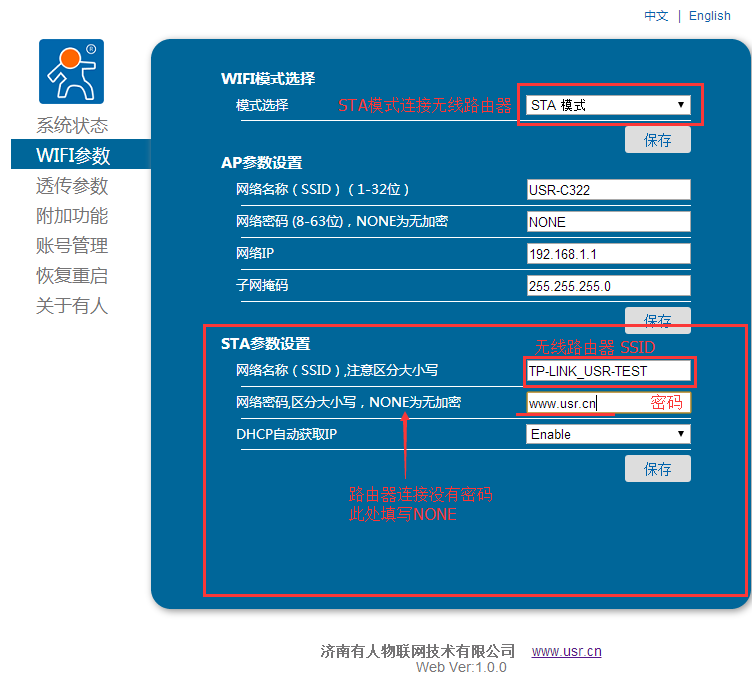

3:设置为STA模式:设置要连接的无线路由器名字和密码。无线路由器的SSID和密码需要手动填写

WIFI模块参数

4:设置成功后,重启模块。

5:电脑连接无线路由器,和WiFi模块一个局域网,如果WiFi模块连接到无线路由器,测试版的nLink灯常亮。

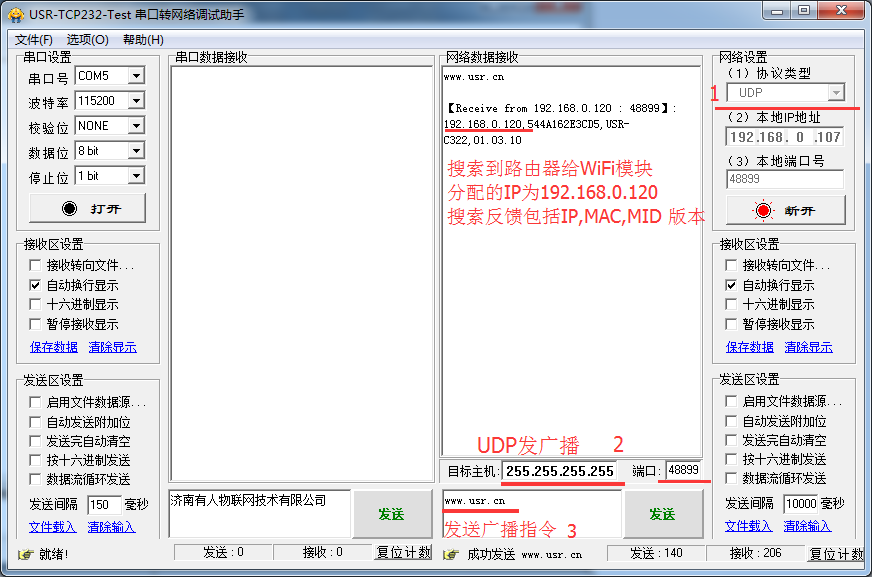

使用串口及网络调试助手软件设置为UDP 模式,设置目标主机为4个255,为广播地址,广播端口为48899.发送广播指令www.usr.cn 返回模块获取到的IP(关于UDP广播端口和广播指令在附加功能内可以查看和设置)。

WIFI模块网络调试助手

6:通信测试方式:

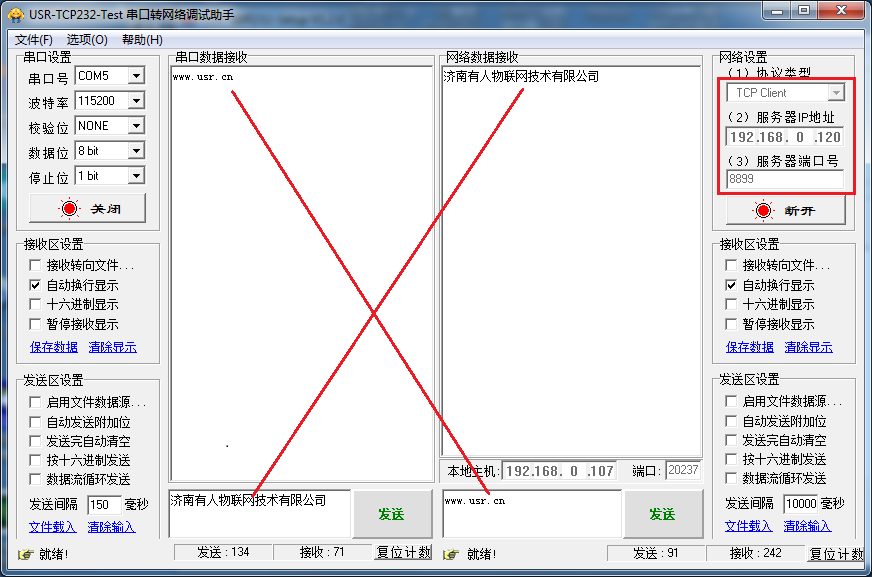

模块的串口连接到电脑串口com5.然后网络端口以TCP client的形式连接获取到的IP:192.168.0.120.端口为8899. 实现串口数据发送到网络端口,网络数据发送到串口端口。

网络端的通信是普通的TCP/IP socket通信,只有按照具体的协议的软件,即可实现透明传输数据。

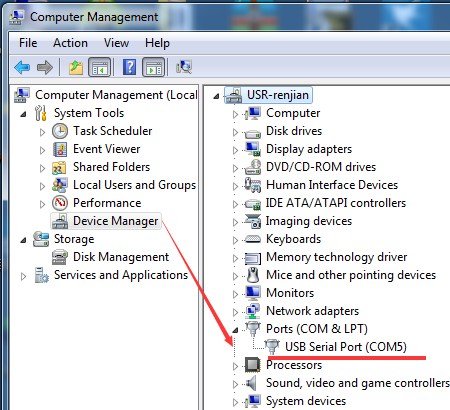

电脑串口号:com5

WIFI模块电脑端

WIFI模块串口调试助手

7:AT指令配置加入路由器步骤:

1:+++a进入AT指令模式,2:设置为STA模式,3:搜索周边路由器SSID .4:设置要连接的无线路由器的SSID(路由器无线名字),和密码。5:设置为透传模式。6:重启生效、

查询模块连接到路由器获取到的IP:AT+WANN.
