WIFI低功耗模块 AP+STA模式通信方式
2015-01-13

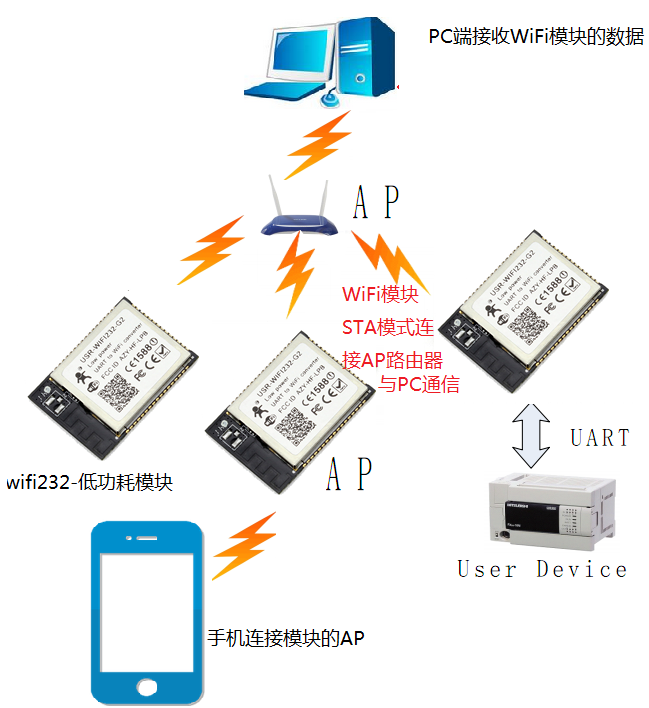

通信示意图:

 WIFI模块 通信

1:设置方式:以WiFi232-T为例,模块串口连接电脑串口,电脑连接WiFi。

2:电脑搜索WiFi模块的网络,并连接上,查询电脑获取到的IP地址。

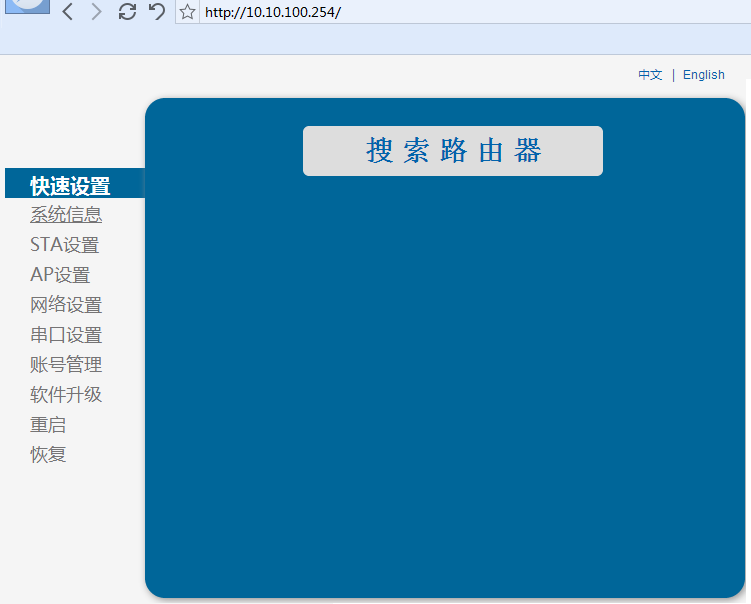

3:打开网页之后修改参数,在浏览器上输入IP地址10.10.100.254.

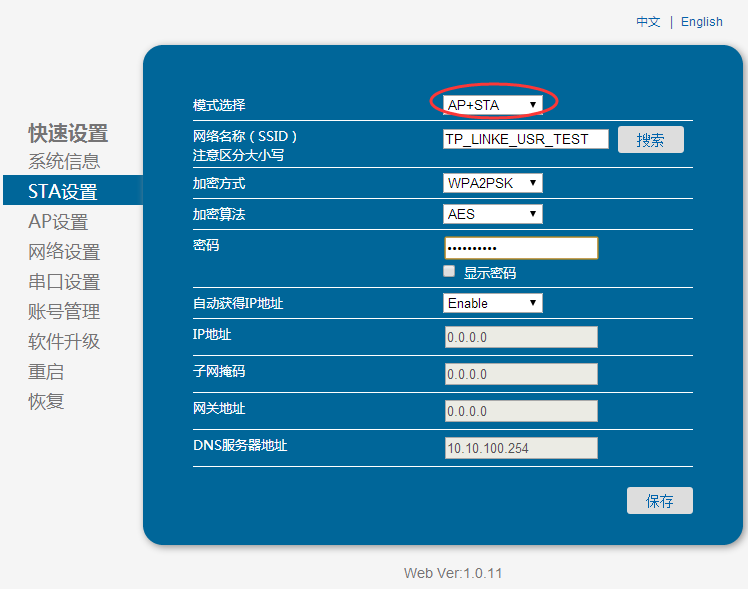

4:模式选择设置为AP+STA ,设置要连接的路由器。

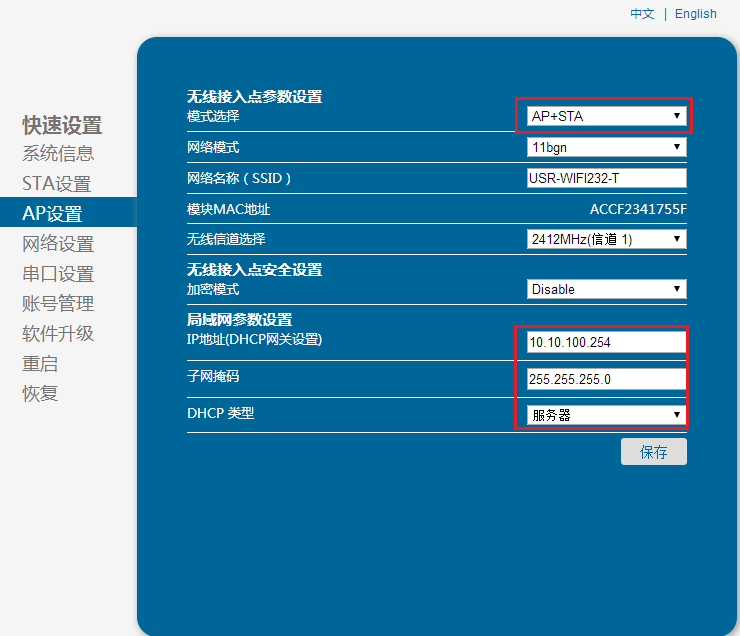

5:设置AP模式的IP地址和模式选择。

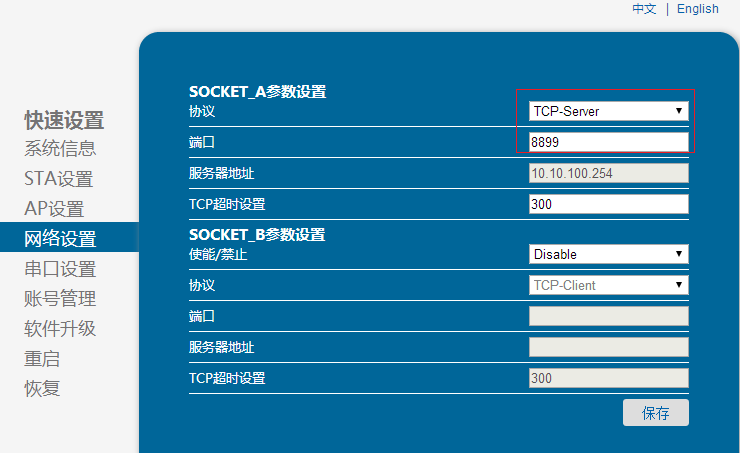

6:设置模块的网络模式为TCP-server,端口为默认8899.

7:设置成功以上参数,重启WiFi模块。

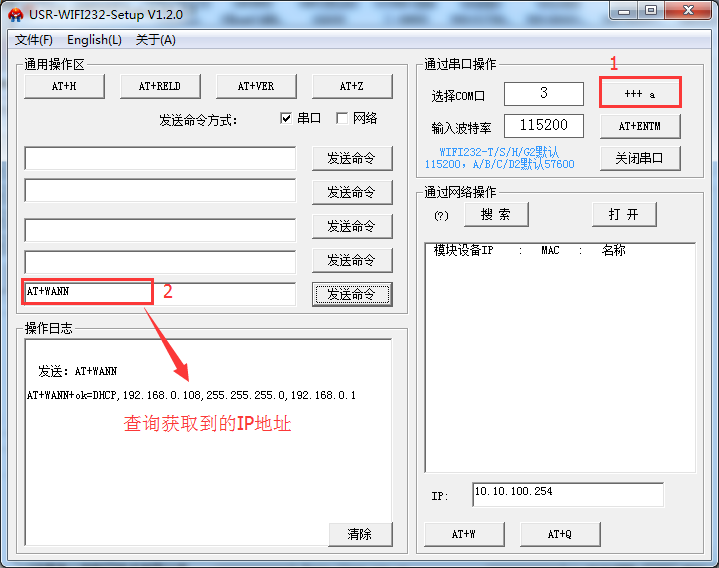

8:然后WiFi模块的串口连接电脑串口,发送AT+WANN指令查询STA模式连接到TP-LINK路由器之后分配的IP地址。使用WiFi232-setup软件

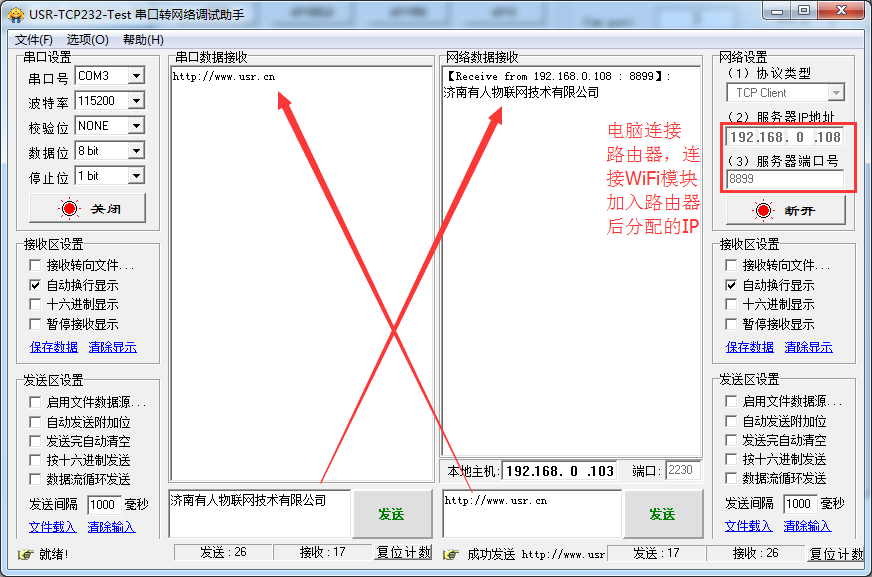

9:以上查询到的IP地址为192.168.0.108,由于WiFi模块设置的是TCP server网络模式,所以电脑应该以TCP client形式连接WiFi模块的IP地址。电脑端目前需要连接TP-LINK路由器。

使用串口及网络调试助手软件连接。

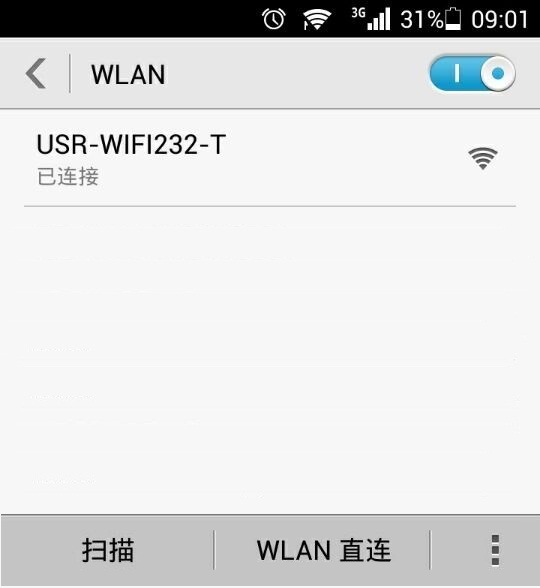

10:测试AP模式通信,手机端使用手机助手连接WiFi模块的AP(USR-WIFI232-T)

11:使用手机助手软件连接WiFi模块的IP和端口

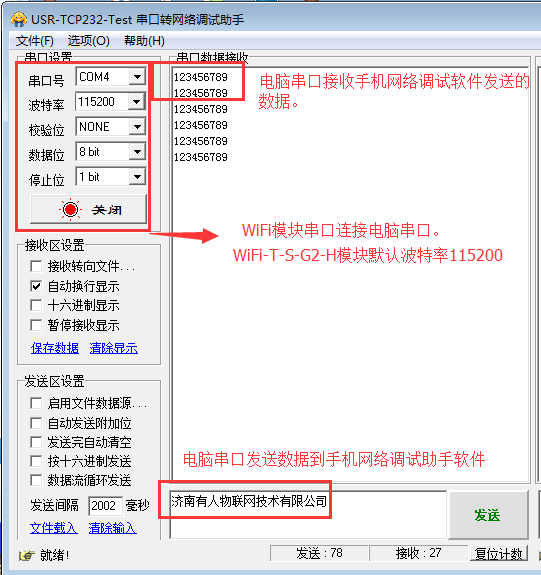

12:手机助手发送数据,电脑打开一个网络调试助手,接收手机端发送的数据。

13:电脑串口发送数据,手机软件接收数据。


14:手机端网络接收数据。
