USR-TCP232-S2 局域网内和虚拟串口通信测试
2021-01-30


  一、资料下载

  USR-TCP232-S2 说明书

  USR-TCP232-S2 硬件设计手册

  USR-TCP232-S2 软件设计手册

  USR-VCOM有人虚拟串口(有人云版)V4.0.4.6

  【USR-TCP232-Test】 有人网络调试助手 串口调试助手二合一

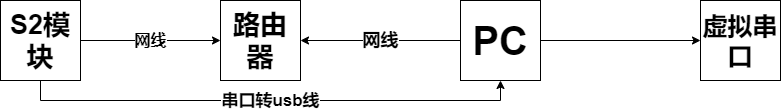

  二、硬件连接

  1.DHCP/动态获取IP

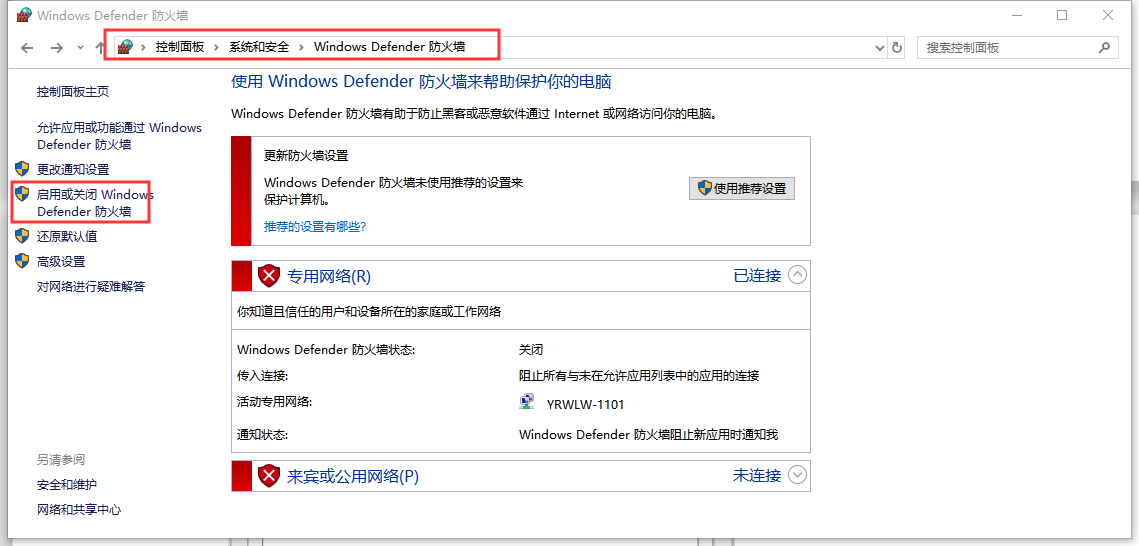

  2.按路径:控制面板》网络和Internet》网络和共享中心找到“windows防火墙”和“更改适配器设置”选项,关闭防火墙并禁用与本次测试无关的网卡。并关闭电脑杀毒软件





  三、参数设置

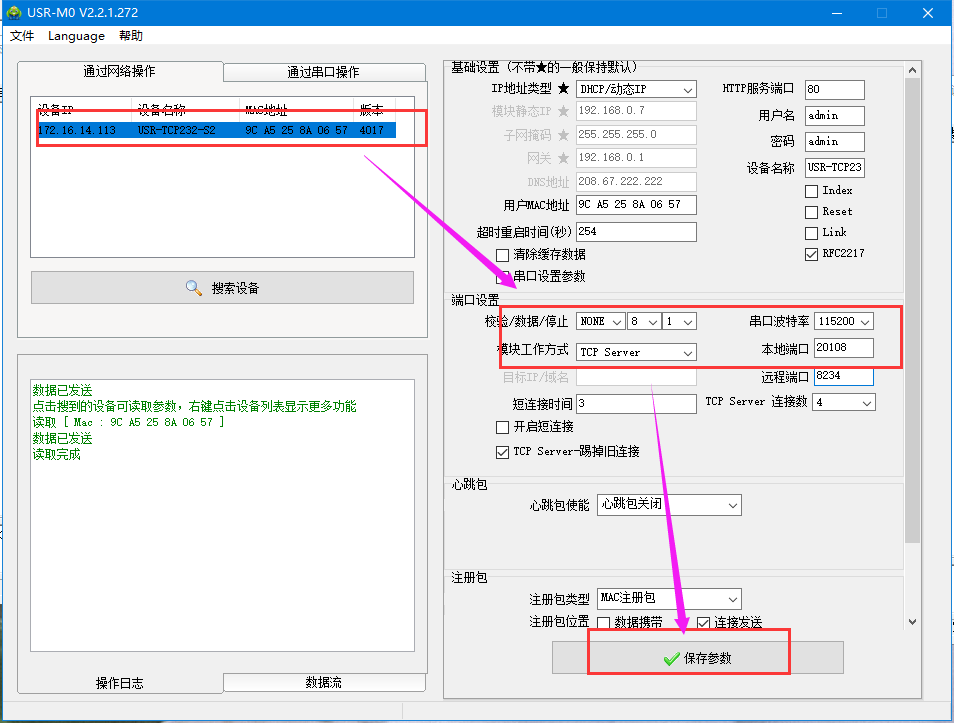

  1.S2做tcp server:设置本地端口为20108.

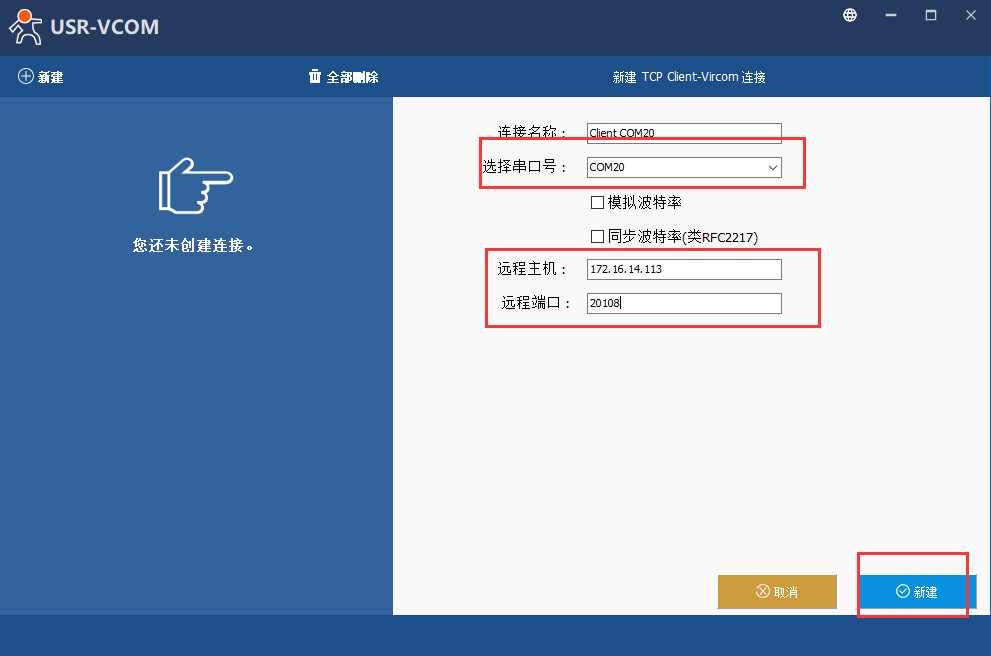

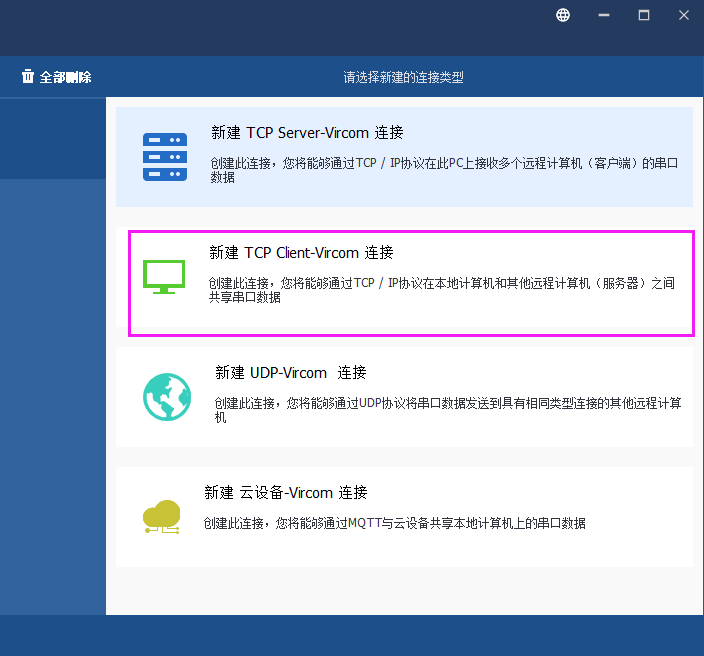

  打开下载好的VCOM软件,点击新建TCP-Client-Vircom连接



  选择一个没有使用的串口号,远程主机填S2模块的IP:172.16.14.113 远程端口:20108

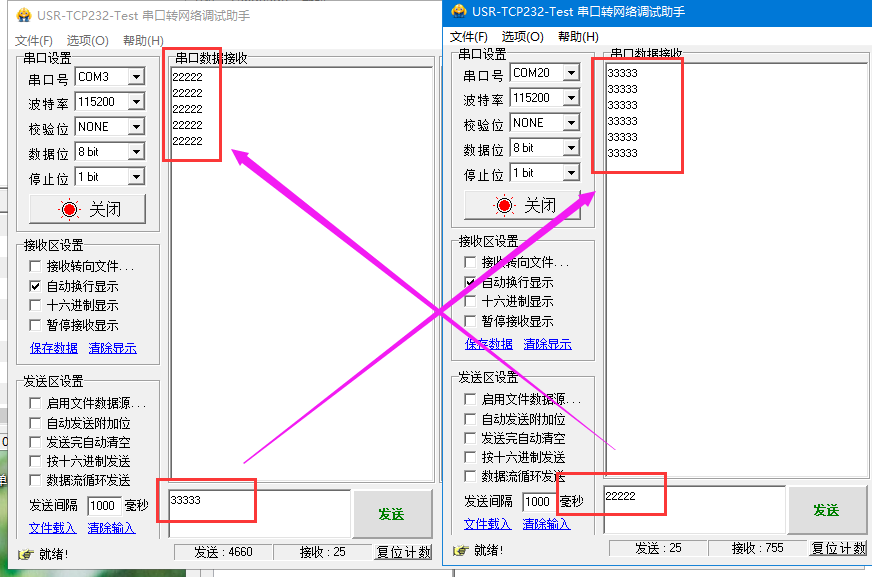

  同时打开两个串口转网络助手软件。一个选择虚拟串口com20,一个选择实际串口COM3,即可进行收发测试

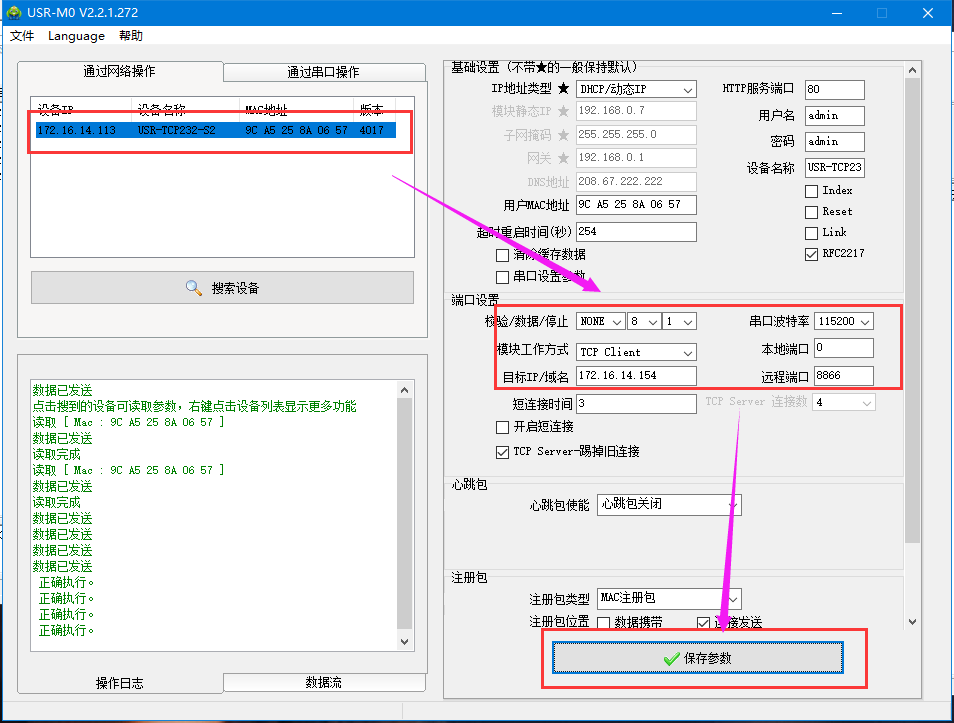

  2、以太网模块S2做tcp client:目标ip/域名填:电脑IP172.16.14.154,远程端口填虚拟串口的端口8866

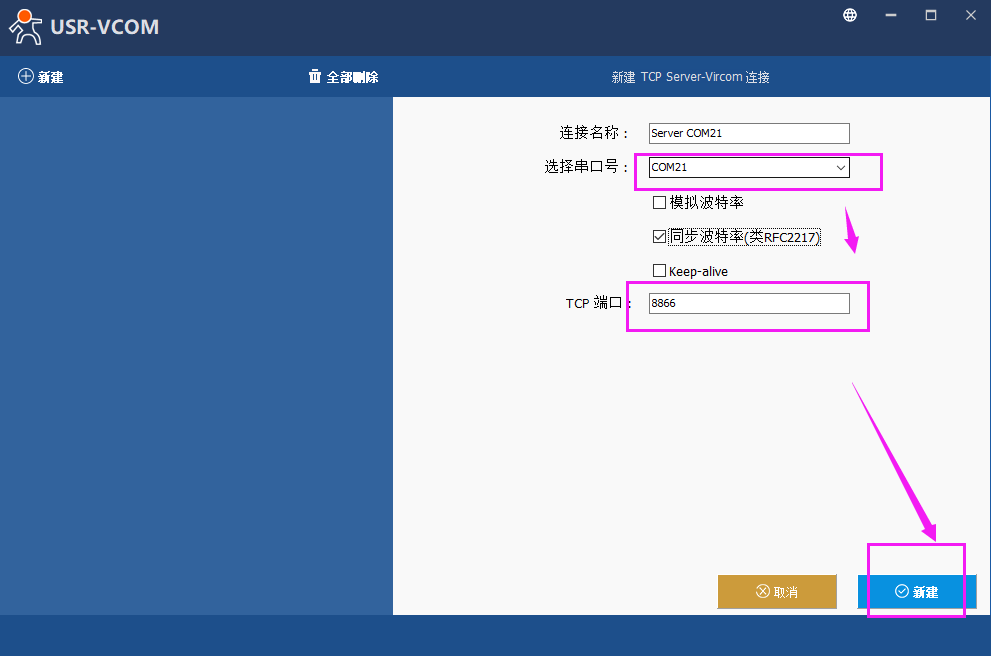

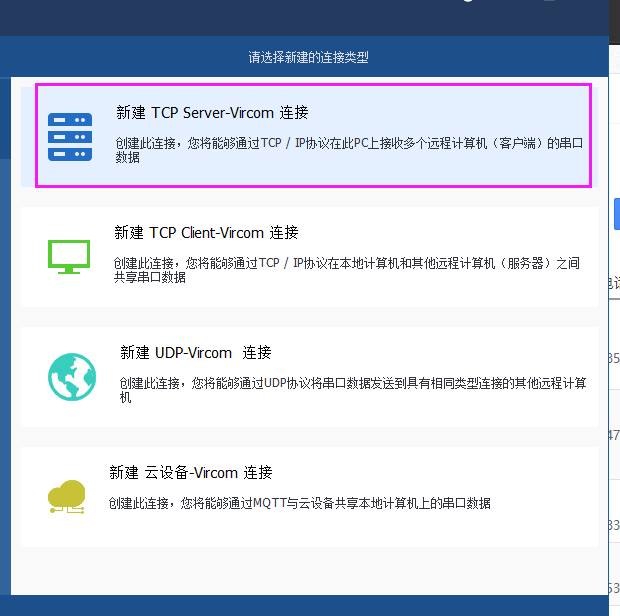

  打开下载好的VCOM软件,点击新建TCP-Server-Vircom连接



  选择一个没有使用的串口号,TCP端口设置成8866

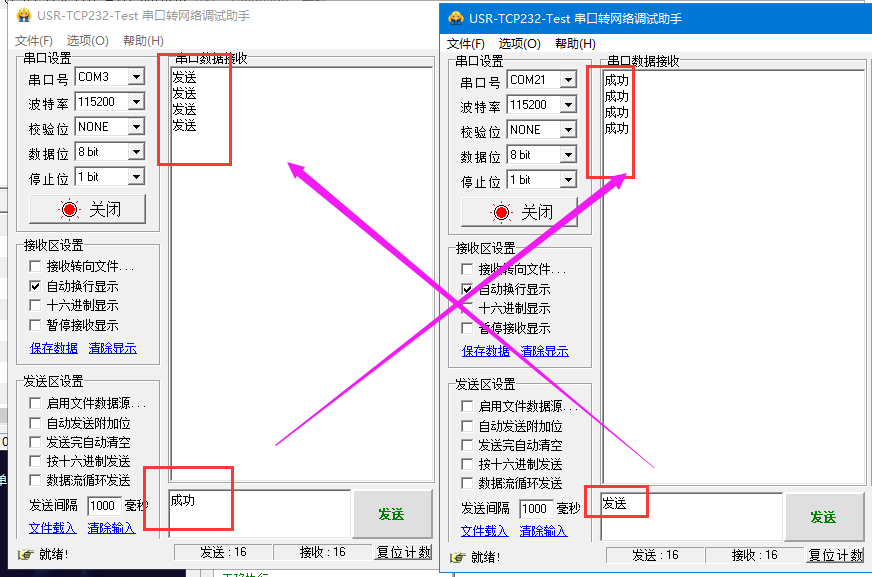

  同时打开两个串口转网络助手软件。一个选择虚拟串口com21,一个选择实际串口COM3,即可进行收发测试



  USR-TCP232-S2基本测试通信和使用方案
