项目 |
描述 |
|
供 电
|
|
供电电压
|
DC:9~36V
|
|
功耗
|
Average：194.6mA @12V，
|
|
MAX：240mA @12V
|
|
接 口
|
|
串口
|
1 * RS485 / RS232
|
|
1 * RS485
|
|
DI
|
2路，支持开关量和计数量模式切换
|
|
开关量采集，9-36V为高，0-2V为低，滤波时间可调
|
|
计数量采集，计数频率5-65535ms可设，最大计数量程2^32
|
|
DO
|
2路DO，C型继电器，3线制， NO负载10A-277VAC/28VDC，NC负载5A-250VAC
|
|
AI
|
2路，模拟量采集，电流输入，范围4-20mA
|
|
结 构
|
|

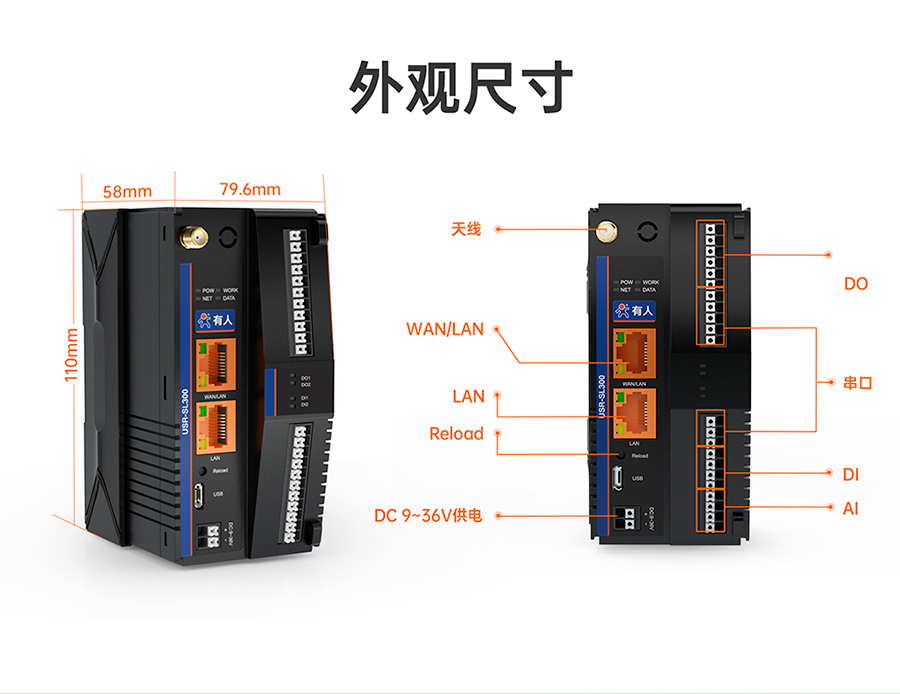

尺寸
|
79.6x 58 x110 (mm)
|
|
重量
|
<300g
|
|
接口
|
端子，孔径 1.5mm（直径）
|
|

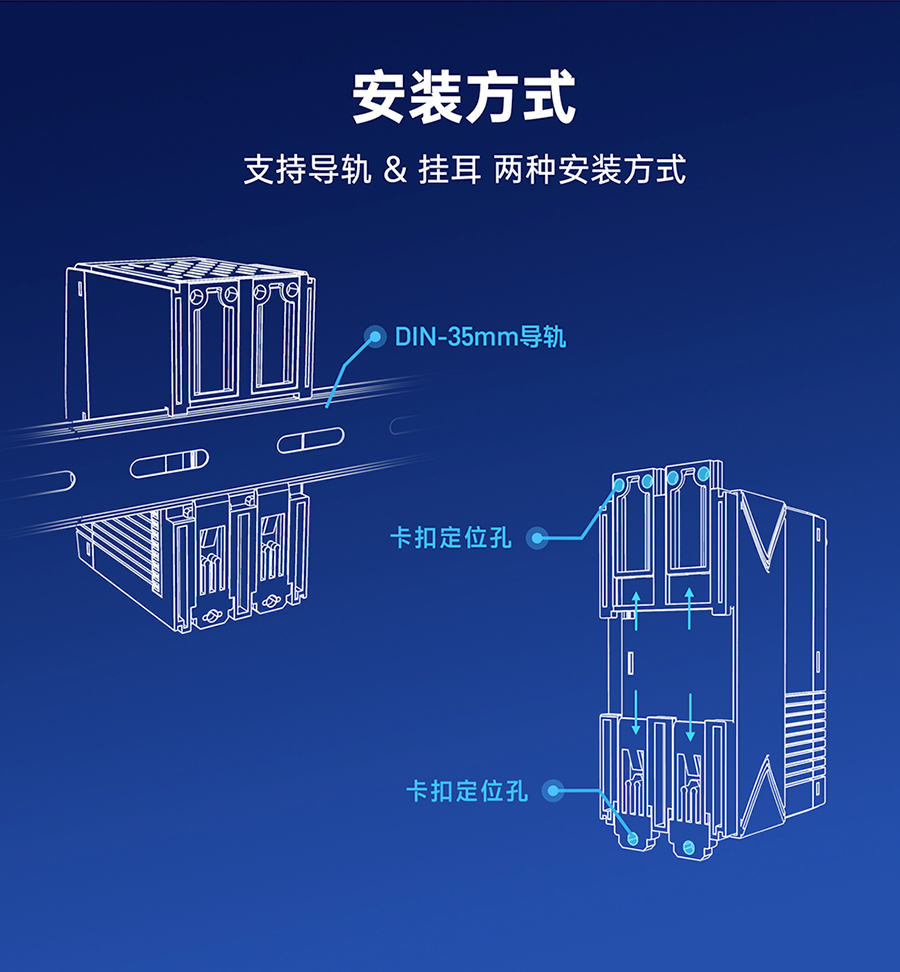

安装方式
|
挂耳或导轨
|
|
拓展方式
|
滑轨，内置连接器
|
|
防 护
|
|
静电
|
IEC61000-4-2，Level 3，class B，接触放电6KV,空气放电8KV
|
|
浪涌
|
IEC61000-4-5，Level 3，class B，电源回路共模2KV,差模1KV，信号回路1KV
|
|
脉冲群
|
IEC61000-4-4，Level 3，class B，电源回路2KV，信号回路1KV
|
|
指 示 灯
|
|
供电
|
POW，上电亮起，断电熄灭
|
|
工作
|
WORK，设备正常工作时，1s闪烁一次
|
|
网络
|
NET, 无网络熄灭，蜂窝网络常亮，以太网闪烁
|
|
数据
|
DATA, 串口有数据通信绿灯快速闪烁，无数据通信熄灭
|
|
DO状态
|
闭合亮起，断开熄灭
|
|
DI状态
|
有效输入亮起，无效输入熄灭
|
|
网 口
|
|
标准
|
10M/100M，RJ45， MDI/MDIX自切换
|
|
数量
|
1* WAN/LAN + 1*LAN
|
|
WAN
|
默认DHCP
|
|
DNS服务器地址
|
主服务器默认119.29.29.29，备用DNS服务器默认：8.8.8.8
|
|
LANIP
|
默认：192.168.1.1
|
|
LAN子网掩码
|
默认：255.255.255.0
|
|
DHCP服务
|
默认开启
|
|
蜂 窝 网 络
|
|
蜂窝网络
|
G4版：LTE Cat4：4G/3G/2G全网通，上行100M，下行150M（适用中国境内）
|
|
GR版：5G Redcap：4G/3G/2G全网通（适用中国境内）
|
|
SIM
|
G4版：双卡单待，出厂默认内置SIM2，SIM1为外置卡，Micro SIM标准
|
|
GR版：双卡单待，出厂默认内置SIM2，SIM1为外置卡，Micro SIM标准
|
|
天线
|
SMA-F，外螺内孔
|
|
其 他 功 能
|
|
网络协议
|
ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP
|
|
参数配置
|
内置Web
|
|
边缘网关
|
主动采集，边缘计算，分组上报，2000+点位，自定义Json上报模版
|
|
通信链路
|
2路，支持TCP/UDP/HTTP/MQTT协议，支持SSL加密
|
|
断网缓存
|
2G缓存空间，分组上报内容按条存储
|
|
数据存储
|
1G存储空间，用于存储SL651的数据
|
|
采集协议
|
脉冲雨量筒（DI）、模拟量（AI）、Modbus RTU/TCP（485），多种PLC协议，DL/T645协议
|
|
协议转换
|
Modbus RTU/TCP，OPC UA，Json，Bacnet，104，SL651,SL427（定制）
|
|
联动控制
|
多点位联动，短信报警，DO动作，云端报警
|
|
图形化编程
|
Nodered图形化二次开发
|
|
快速上云
|
支持阿里云，亚马逊等平台的快速接入
|
|
路由
|
支持静态路由
|
|
VPN
|
支持PPTP，L2TP，OpenVPN
|
|
时间校准
|
支持NTP，浏览器时间同步和手动设置，支持时区设置
|
|
异地组网
|
支持通过有人云DM平台实现异地组网
|
|
防火墙
|
端口过滤，端口映射，端口转发，DMZ
|
