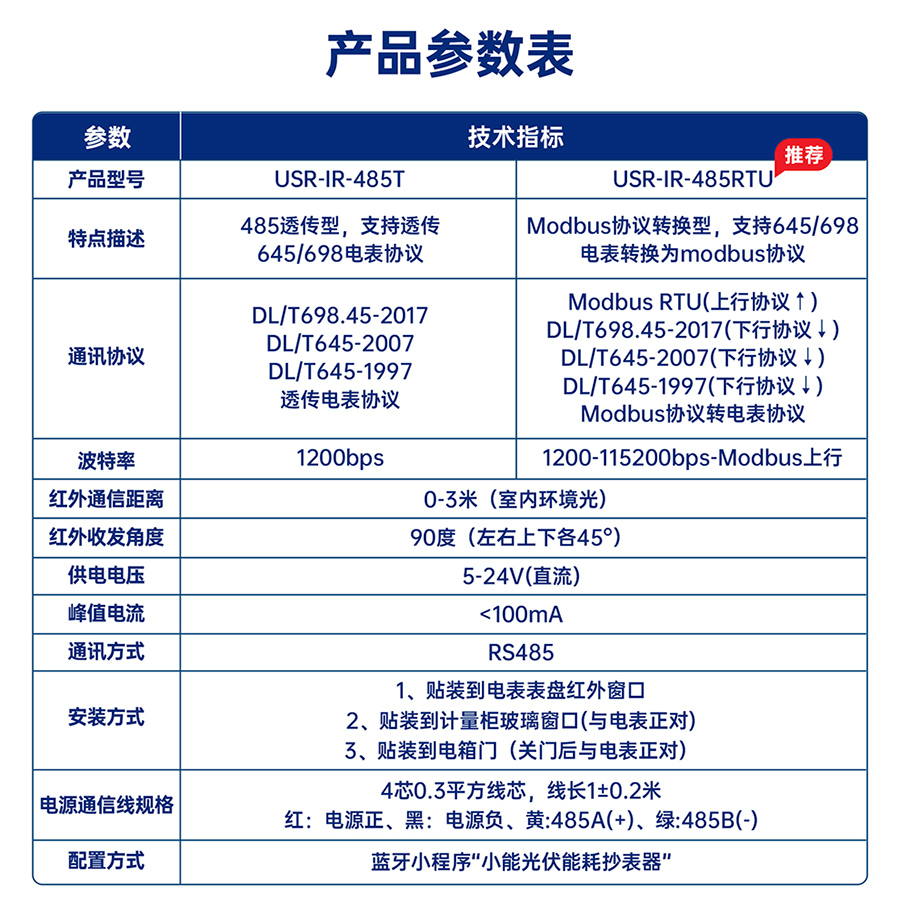

产品规格表
参数
技术指标

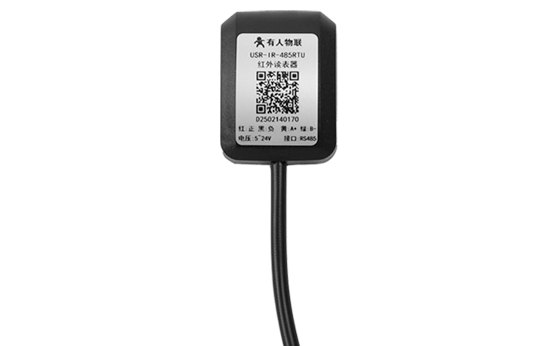

产品型号
USR-IR-485T
USR-IR-485RTU
特点描述

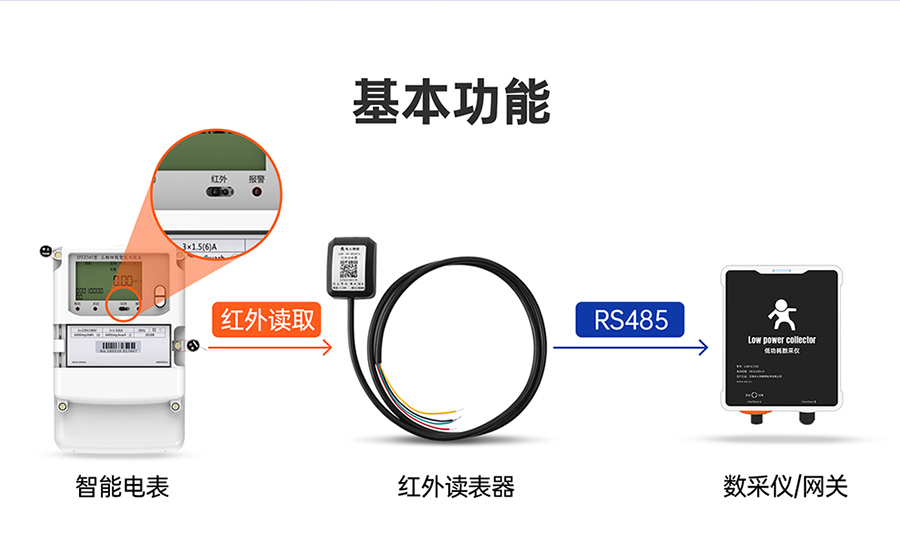

485透传型，支持透传645/698电表协议
modbus协议转换型，支持645/698电表转换为modbus协议

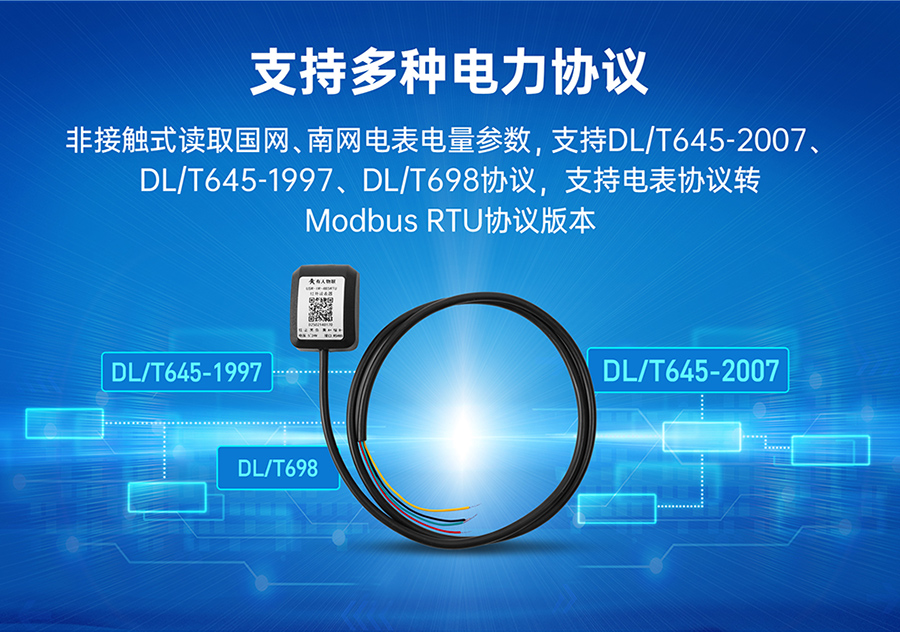

通讯协议
DL/T698.45-2017
DL/T645-2007
DL/T645-1997
透传电表协议
Modbus RTU(上行协议↑)
DL/T698.45-2017(下行协议↓)
DL/T645-2007(下行协议↓)
DL/T645-1997(下行协议↓)
Modbus协议转电表协议
波特率
1200bps
1200-115200bps-Modbus上行
红外通信距离
0-3米（室内环境光）
红外收发角度
90度（左右上下各45°）
供电电压
5-24V(直流)
峰值电流
<100mA

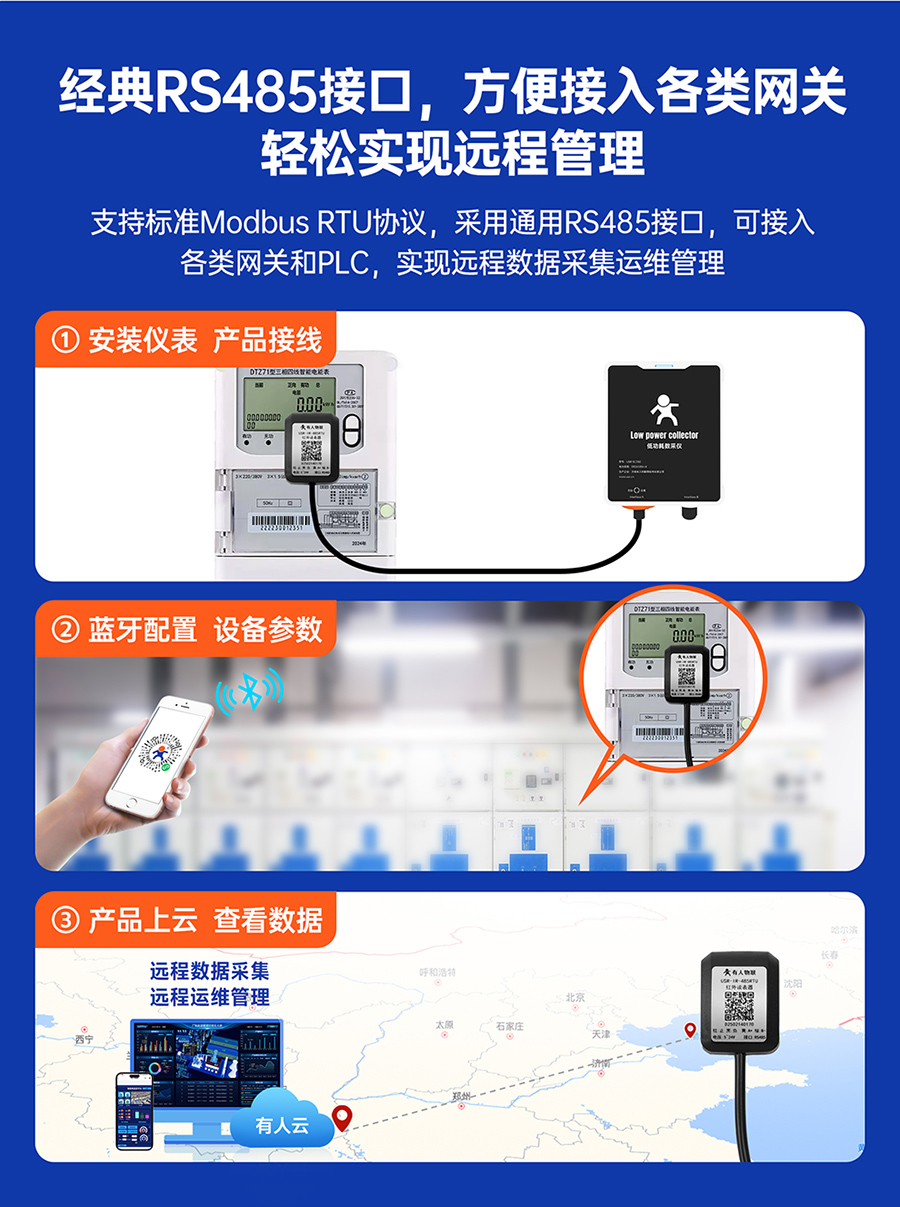

通讯方式
RS485

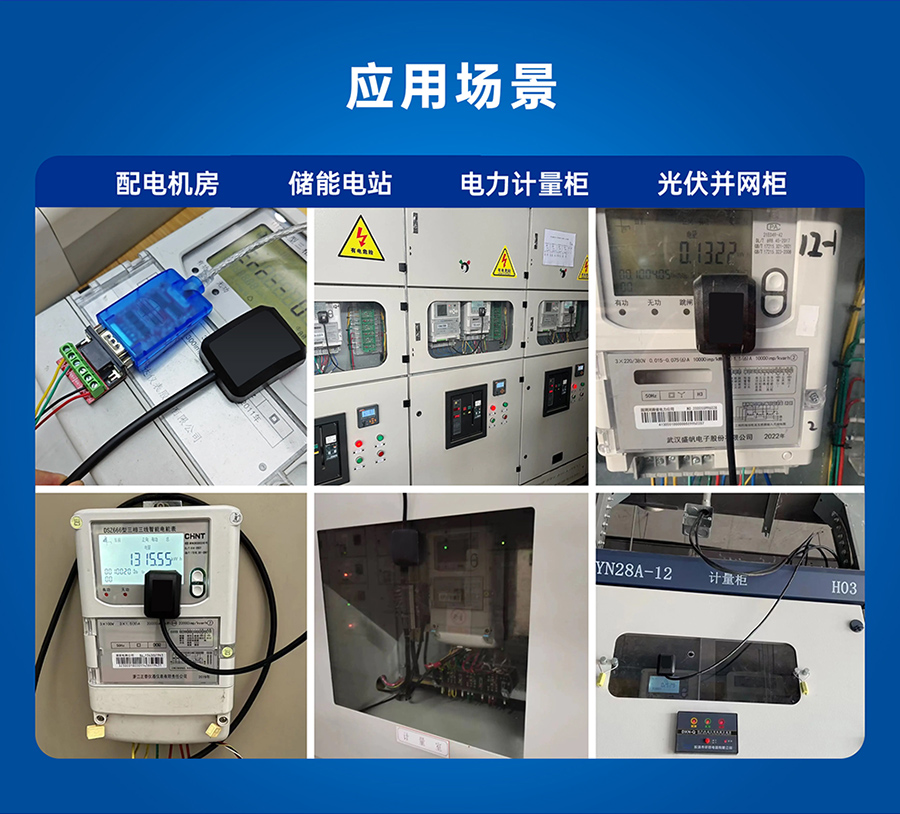

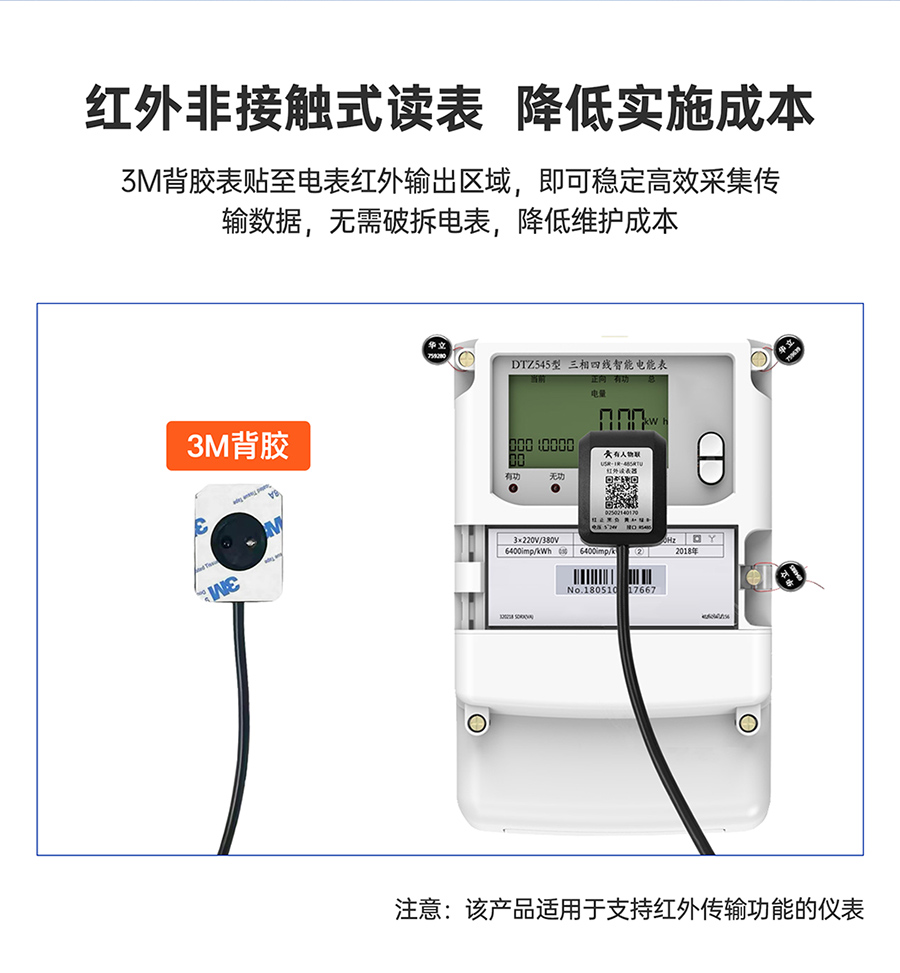

安装方式
1、贴装到电表表盘红外窗口
2、贴装到计量柜玻璃窗口(与电表正对)
3、贴装到电箱门（关门后与电表正对）

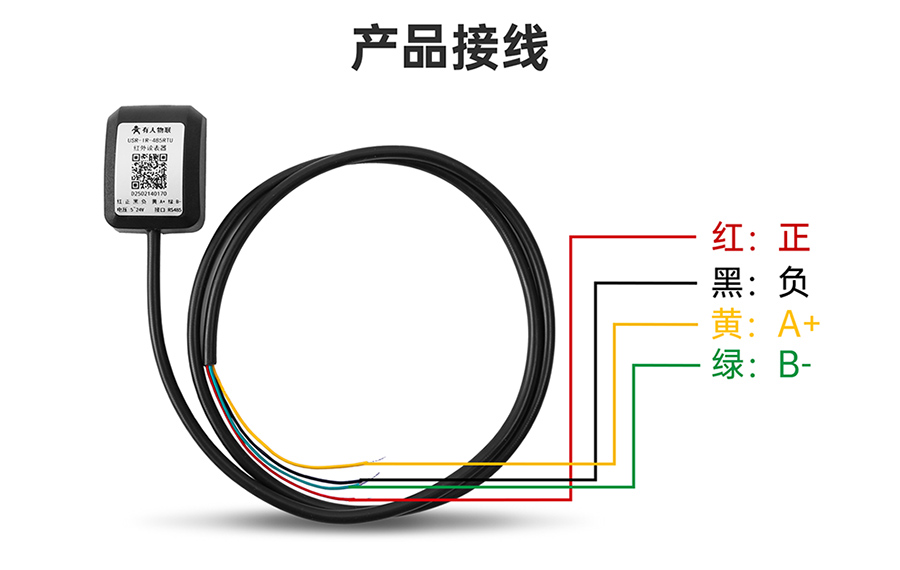

电源通信线规格
4芯0.3平方线芯，线长1±0.2米
红：电源正、黑：电源负、黄:485A(+)、绿:485B(-)
配置方式

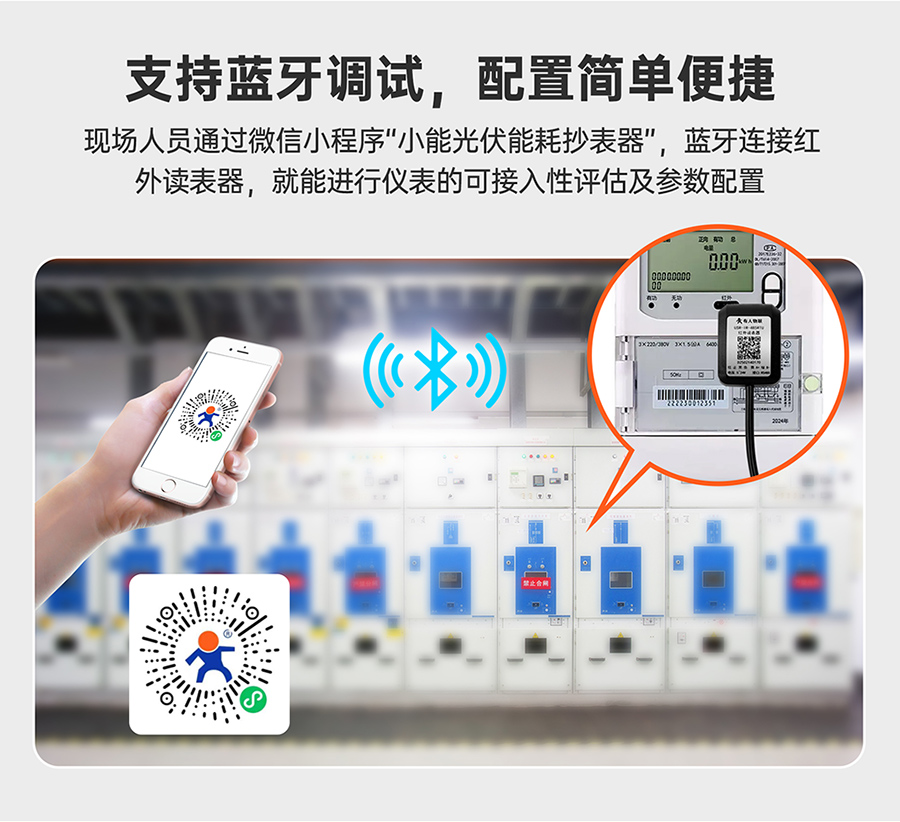

蓝牙小程序“小能光伏能耗抄表器”
