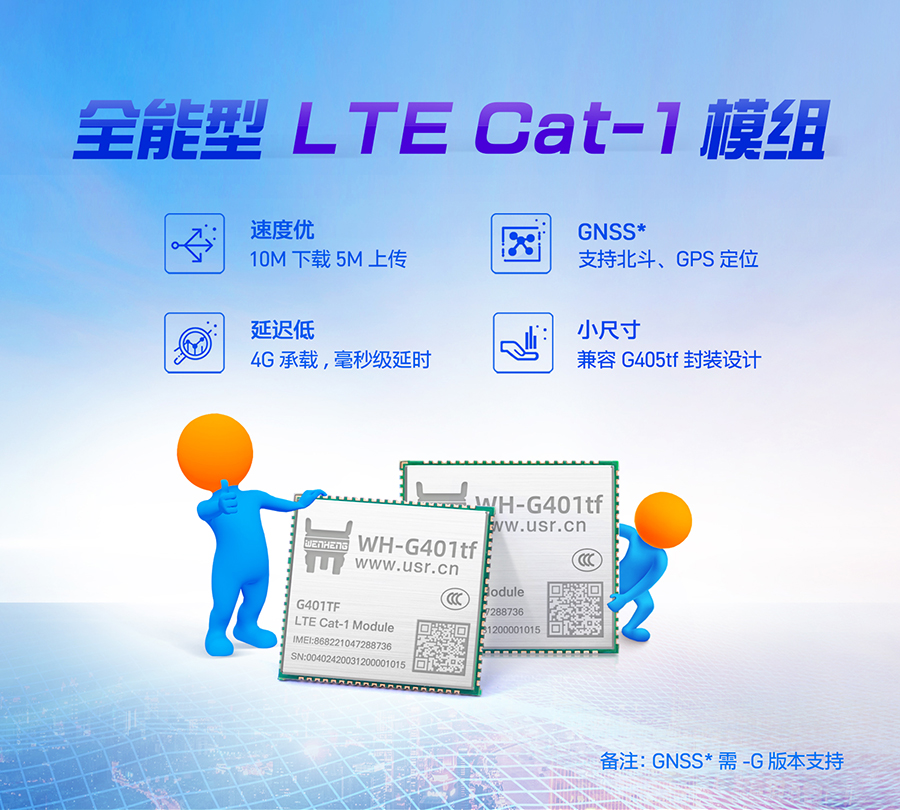

中低速物联网市场,未来谁主沉浮
在2G退、4G贵、NB慢的趋势下,采用全新网络制式推出的
LTE Cat-1模组——G401tf,为中低速物联网通讯提供全新解决方案,
在速率、延迟、功耗和成本等方面,为用户提供多样选择。
![全能型cat-1模块软件版本 全能型cat-1模块软件版本](/Uploads/202011/25145151_62111.jpg)
全能型LTE Cat-1软件版本
![AT指令版本cat-1模块 AT指令版本cat-1模块](/Uploads/202011/25145215_82436.jpg)

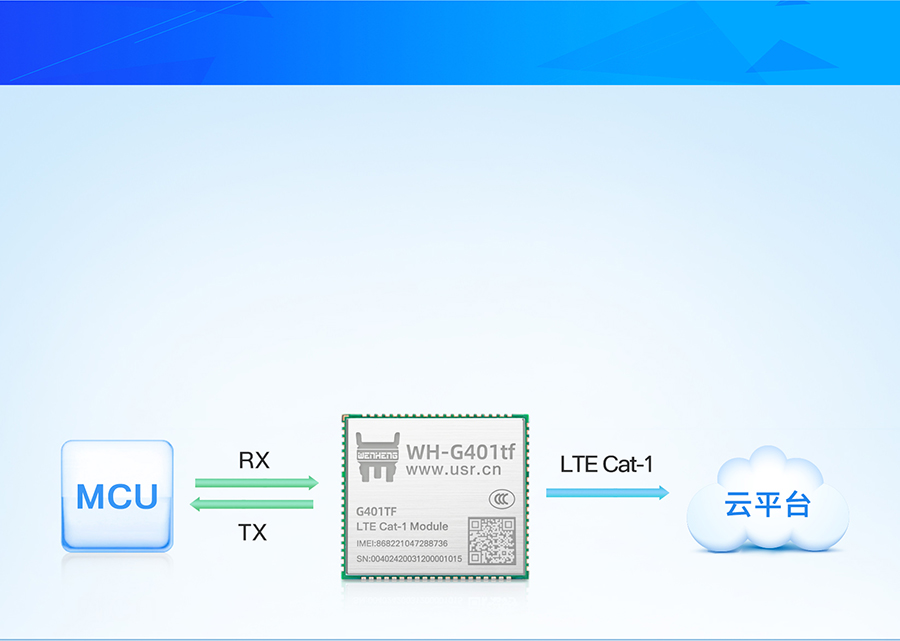

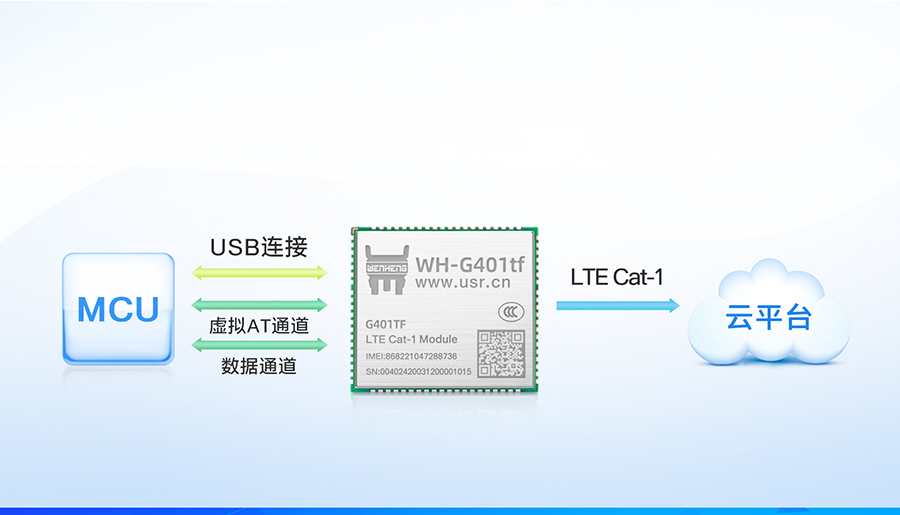

AT指令版本
根据接口不同分为以下两种场景
工业采集网关,边缘计算终端; 环保、农业、环境采集终端
充电桩、共享支付设备传输终端; 电气火灾、消防等监测终端
![AT指令版本全能型cat-1模块的基本功能 AT指令版本全能型cat-1模块的基本功能](/Uploads/202011/25145318_61662.jpg)
安卓或linux工控主板; 户外、楼梯间广告屏控制器
智能售货机、快递柜主板; 安防监控摄像头
![全能型cat-1模块透传版本应用特点 全能型cat-1模块透传版本应用特点](/Uploads/202011/25145348_77581.jpg)

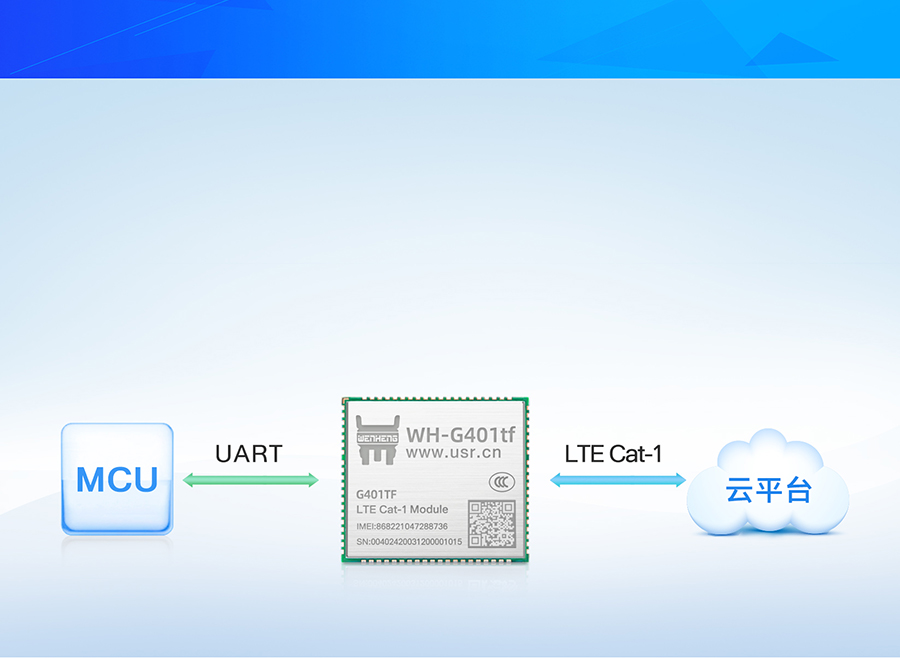

透传版本
应用特点
快速易用,只需配置一次参数即可实现串口和网络的双向数据通讯,
不需要每次上电复杂的AT驻网、建立连接、收发数据以及网络状态的维护,
适合简单数据传输的应用场景。
![全能型cat-1模块的功能结构 全能型cat-1模块的功能结构](/Uploads/202011/25145402_44446.jpg)

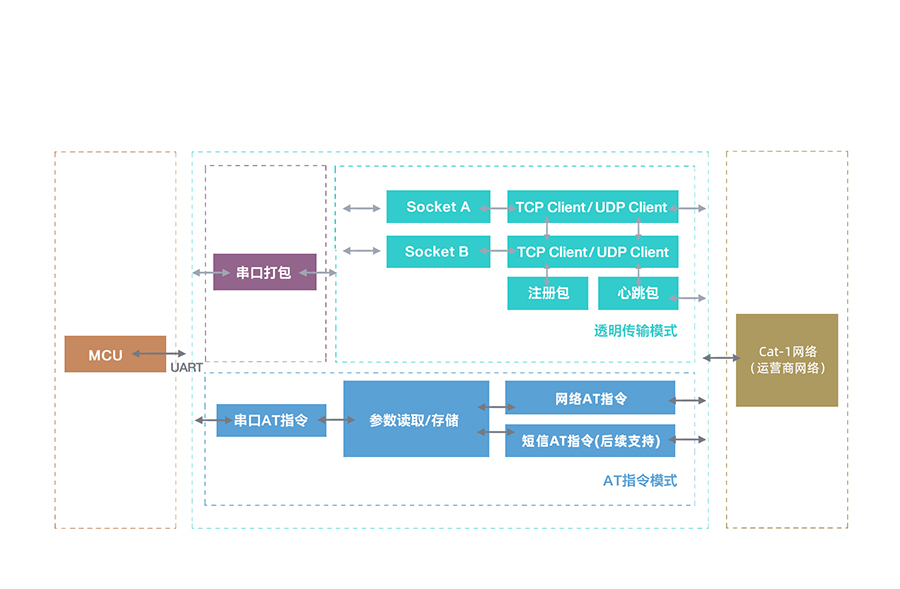

功能特征
![](https://www.usr.cn/uploads/20230811/4_02-20230811163820.jpg)
![全能型cat-1模块:注册包+心跳包 全能型cat-1模块:注册包+心跳包](/Uploads/202011/25145435_63341.jpg)

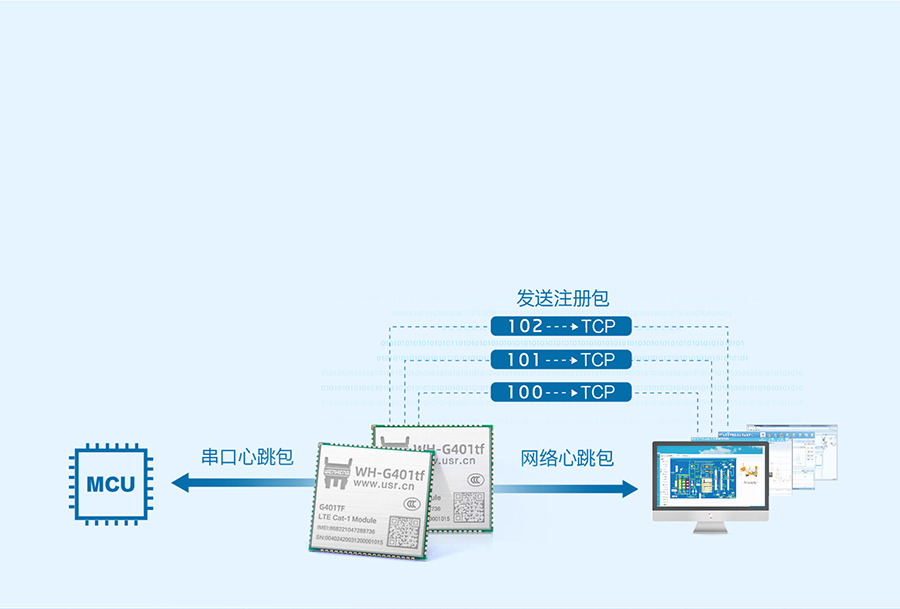

注册包+心跳包
注册包发给服务器用作对设备的识别,心跳包发给服务器用作判断设备
活跃状态的标志,心跳包发给串口终端用作主动采集数据
(注册包和心跳包内容以及心跳间隔可通过指令修改)
![全能型cat-1模块的OpenCPU版本 全能型cat-1模块的OpenCPU版本](/Uploads/202011/25145512_74132.jpg)

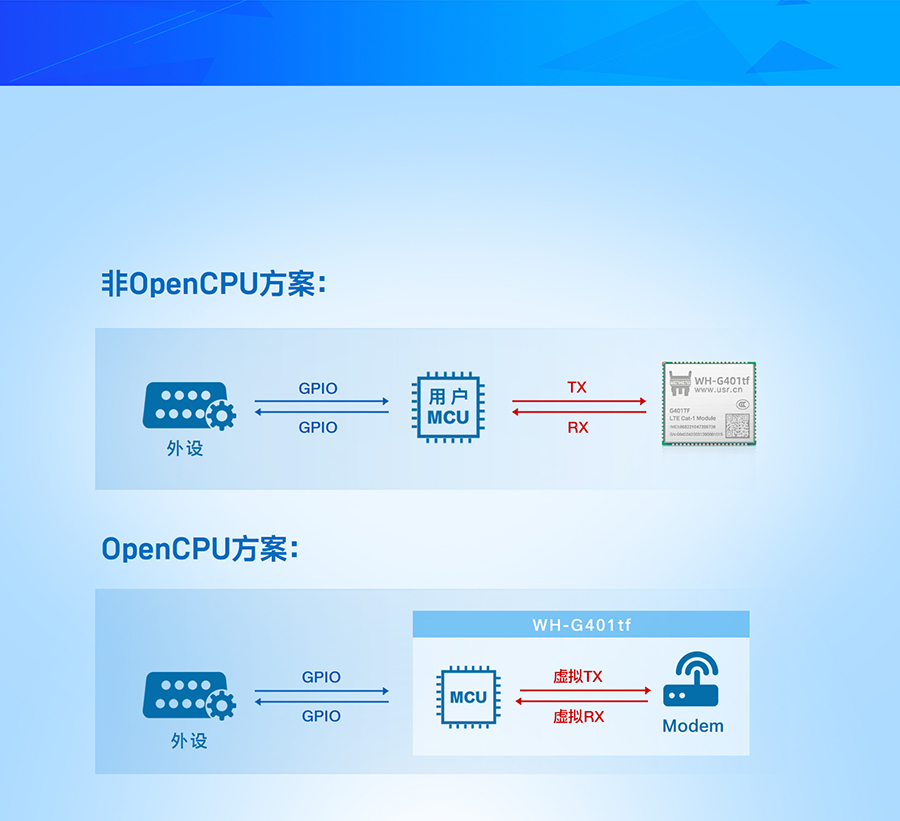

OpenCPU版本
OpenCPU的核心是除了利用G401tf的通讯功能外,
用户可以方便地在Cat-1模组上开发定制化的应用。

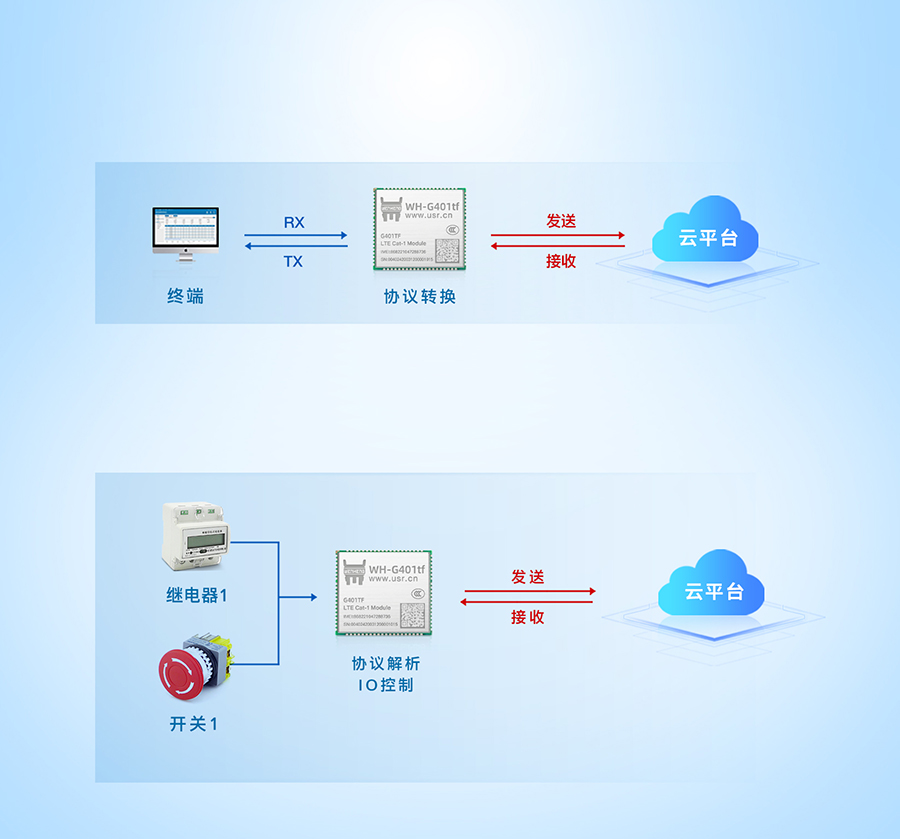

![全能型cat-1模块的OpenCPU版本应用 全能型cat-1模块的OpenCPU版本应用](/Uploads/202011/25145533_70715.jpg)
比较通用的两类应用场景,但是不限于该应用场景:
工业采集网关,边缘计算终端; 环保、农业、环境采集终端
充电桩、共享支付设备传输终端; 电气火灾、消防等监测终端
网络继电器;远程报警控制器; 共享支付控制器,游艺设备控制器
远程机井灌溉,大棚卷帘控制器; 共享饮水机,共享按摩椅控制器
![全能型cat-1模块硬件扩展功能 全能型cat-1模块硬件扩展功能](/Uploads/202011/25145612_49948.jpg)

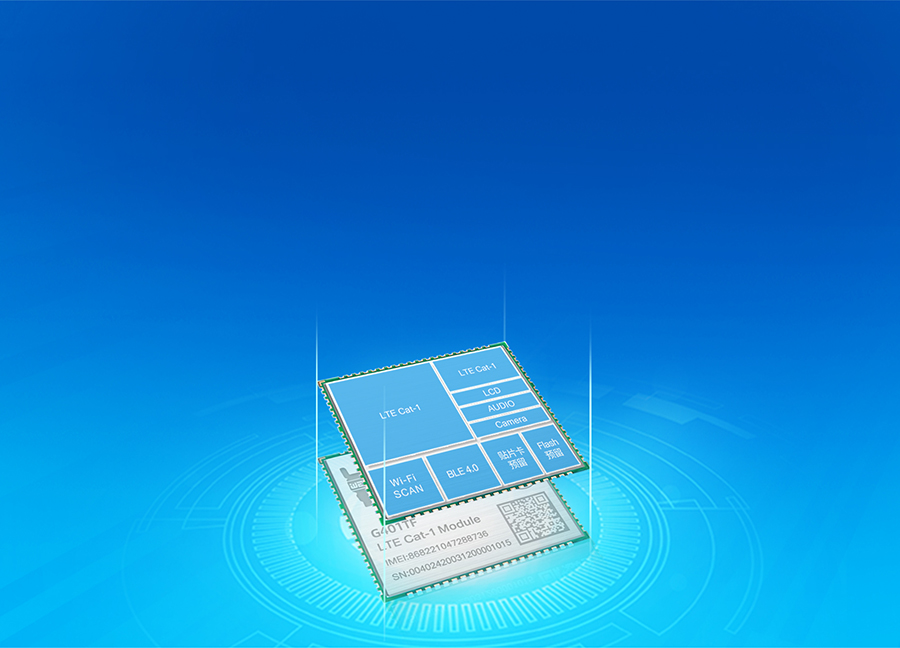

全能不止软件,硬件扩展同样强大
G401tf支持内部预留贴片SIM位置,方便用户使用;支持预留Nor Flash,
便于客户更好地扩展存储空间。Wi-Fi、BLE、GNSS无线扩展应用范围广,
LCD、AUDIO、Camera加持场景多。
![全能型cat-1模块兼容G405tf封装切换 全能型cat-1模块兼容G405tf封装切换](/Uploads/202011/25145644_43052.jpg)

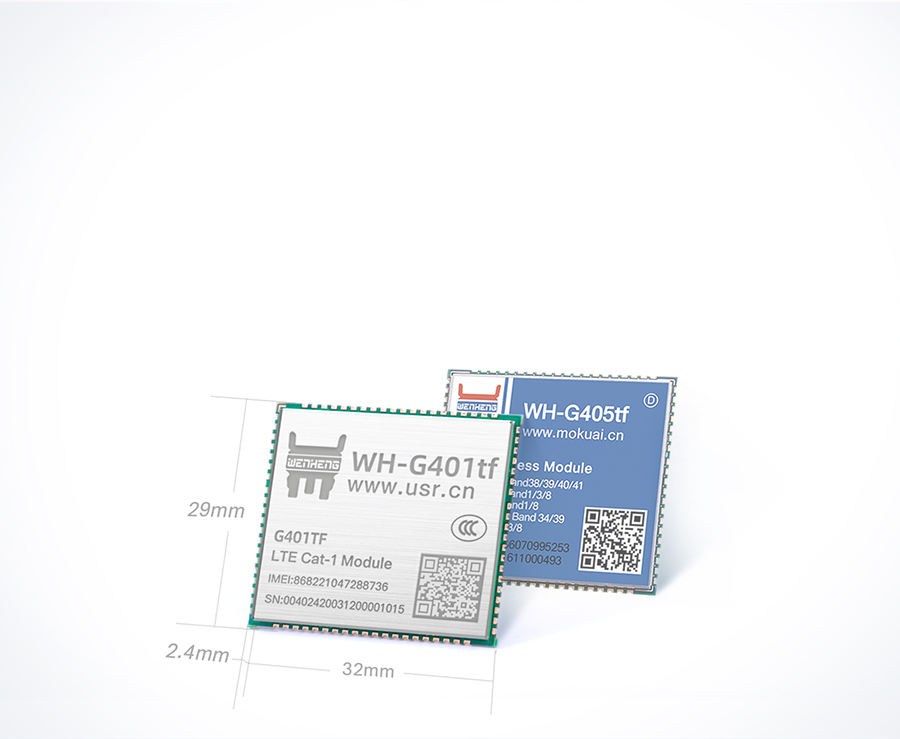

兼容有人物联网G405tf封装,快速切换
G401tf支持简单透传功能,硬件设计基本兼容原G405tf的封装设计,方便用户切换。
同时,为发挥LTE Cat-1优势,G401tf背侧预留众多扩展引脚,可支持高速USB2.0、
低功耗BLE蓝牙、扫码支付摄像头、SPI接口、语音输入/输出接口等。
![全能型cat-1模块的网络制式 全能型cat-1模块的网络制式](/Uploads/202011/25145706_66873.jpg)
网络制式
![全能型cat-1模块的用户参数配置 全能型cat-1模块的用户参数配置](/Uploads/202011/25145727_29112.jpg)
用户参数配置
支持串口、网络AT指令配置参数,并提供电脑端配置工具
![全能型cat-1模块的远程升级功能 全能型cat-1模块的远程升级功能](/Uploads/202011/25145749_76171.jpg)

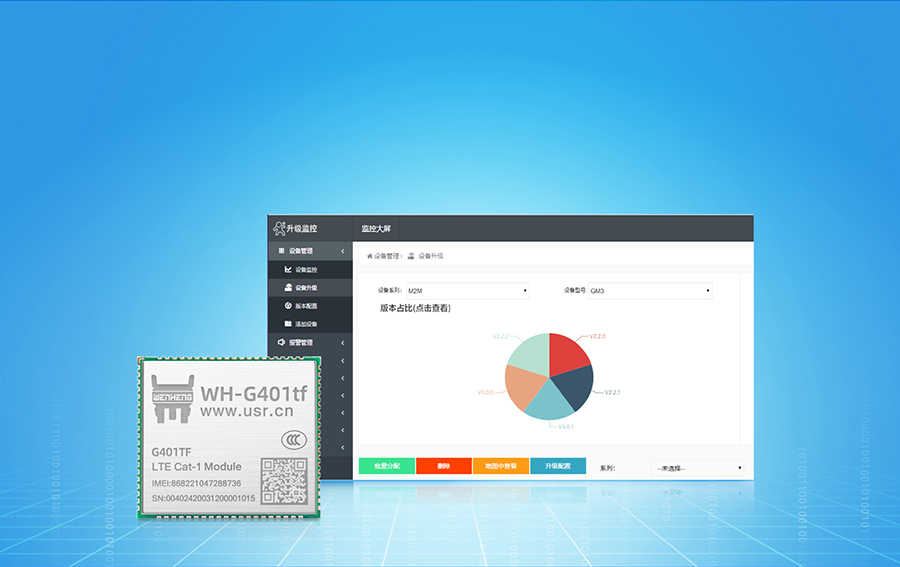

远程升级
配合远程管理平台,可实现无感自动固件升级,长久可靠运行
差分算法升级包小,节省升级流量
![全能型cat-1模块支持有人云功能 全能型cat-1模块支持有人云功能](/Uploads/202011/25145808_31527.jpg)
![全能型cat-1模块支持GNSS定位功能 全能型cat-1模块支持GNSS定位功能](/Uploads/202011/25145829_38076.jpg)
支持GNSS定位功能
G401tf支持北斗、GPS定位功能,借助LTE Cat-1网络,
可快速实现追踪定位。
![全能型cat-1模块的共享支付终端联网传输案例 全能型cat-1模块的共享支付终端联网传输案例](/Uploads/202011/25145856_44677.jpg)
应用案例

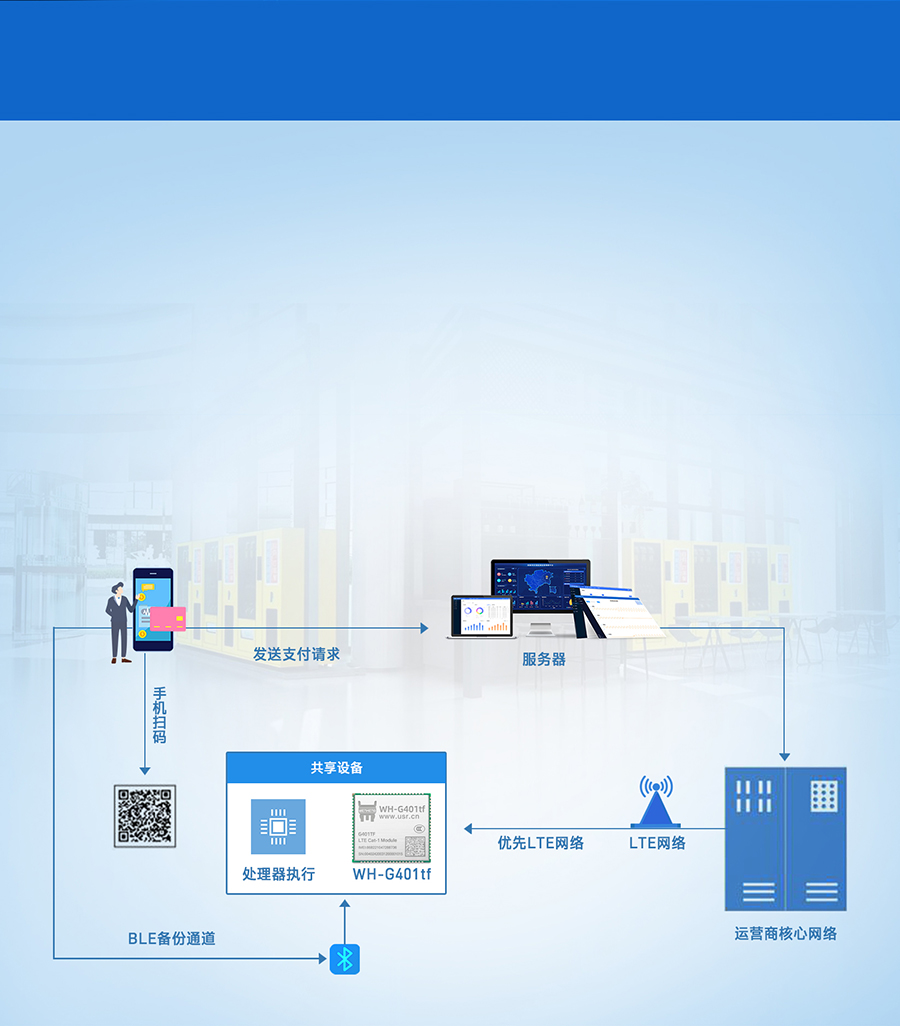

共享支付终端联网传输案例
本场景下,G401tf可快速实现终端数据上传和服务器指令下发功能,
带给消费者良好的互动体验。
采用G401tf的共享支付方案具备以下优势:
支持LTE,网络稳定,数据通讯毫秒级延迟,支付体验好;
支持低功耗蓝牙BLE4.2,在网络不通畅时,用户手机可直接通过蓝牙控制设备应急启动;
支持串口和网络的双向数据透传,简单易用,一经配置,后续再无更多操作。
![全能型cat-1模块的农业应用案例 全能型cat-1模块的农业应用案例](/Uploads/202011/25145921_94829.jpg)

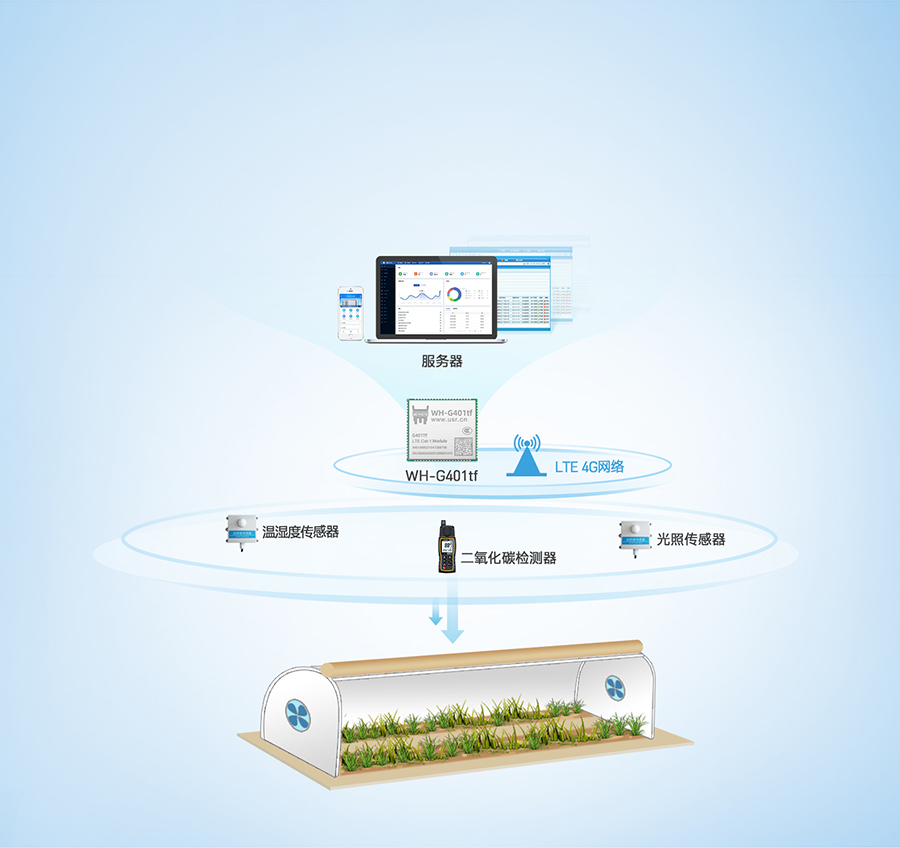

农业物联网环境监测案例
G401tf可将农业大棚里各类传感器采集到的数据,通过LTE 4G网络快速上传
至远程服务器,方便控制中心实时监测大棚动态,及时作出响应。
![全能型cat-1模块的智慧物流应用案例 全能型cat-1模块的智慧物流应用案例](/Uploads/202011/25145941_73819.jpg)

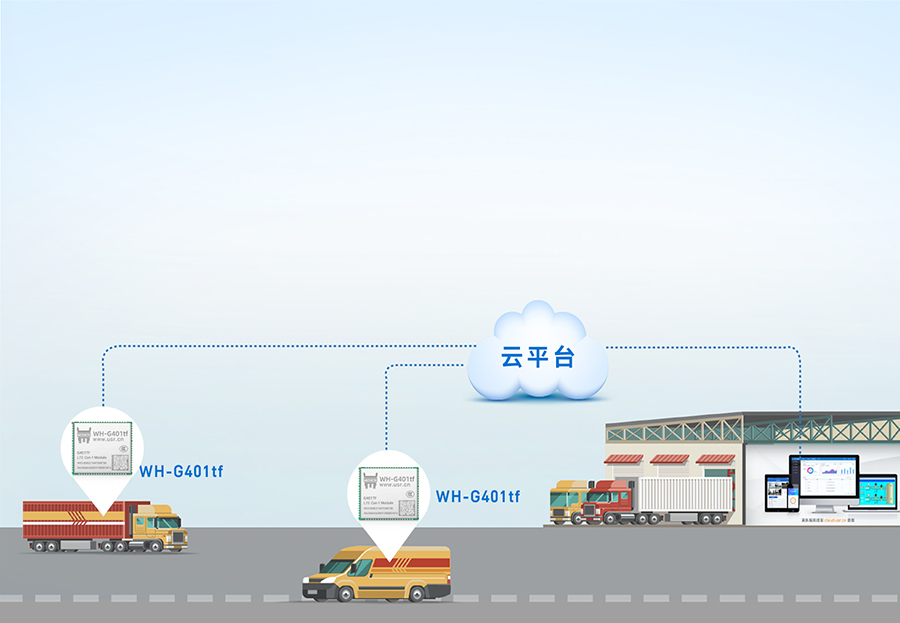

智慧物流联网定位案例
智慧物流场景下,收发数据量较小,且对时延情况要求不高。
G401tf采用LTE Cat-1网络制式,支持北斗和GPS L1定位功能,
可以满足运输车辆的数据收发和定位需求,帮助监测人员实时
了解车辆运行轨迹和位置追踪。
