![蓝牙模块 蓝牙模块](/Uploads/201604/05085834_44725.jpg)
USR-BLE100是一款多功能、工业级、低功耗蓝牙模块。

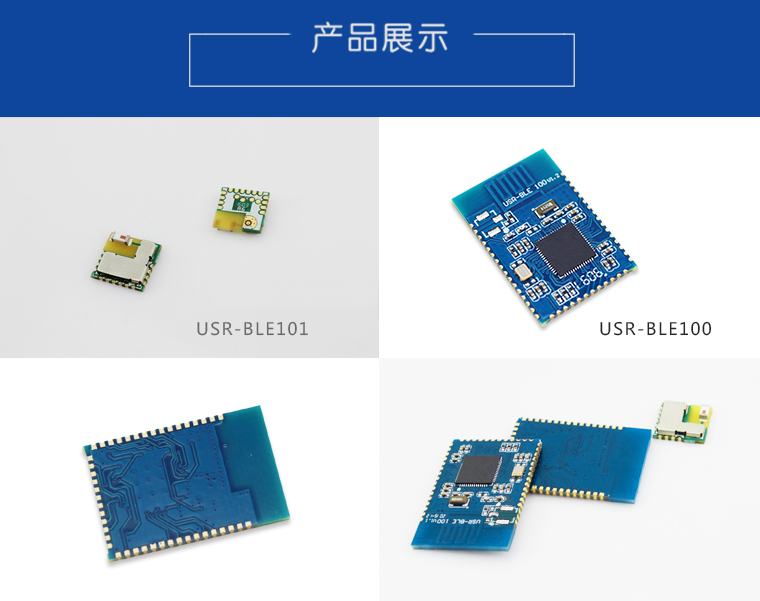

![蓝牙串口模块 蓝牙串口模块](/Uploads/201604/05090012_39003.jpg)

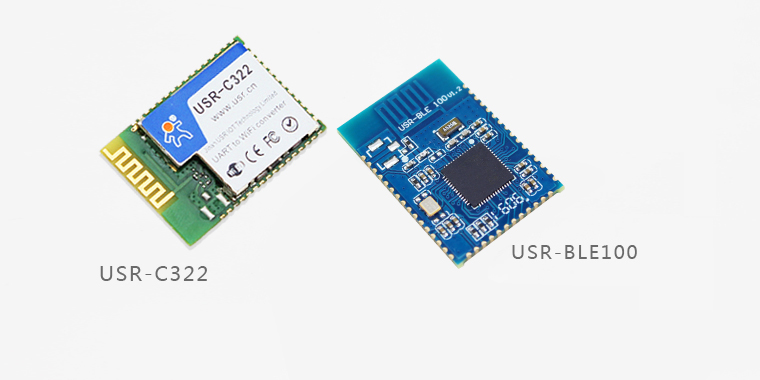

与WIFI模块引脚兼容
![蓝牙串口模块 蓝牙串口模块](/Uploads/201604/05090102_46647.jpg)
BLE100与WIFI模块C32系列(USR-C322和USR-C210)引脚兼容,你的产品从蓝牙切换到WIFI的话,只需调整软件协议,无需修改硬件。

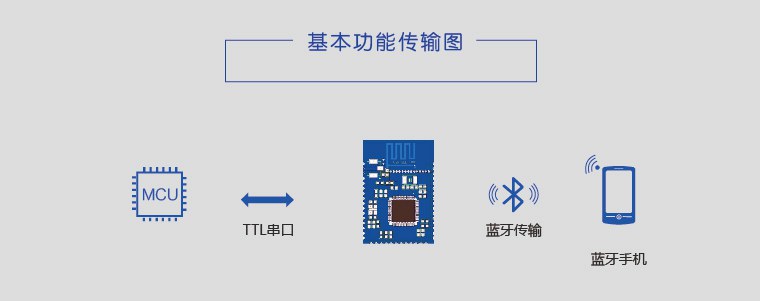

功能简介:TTL串口与蓝牙数据透明传输
![ble模块](/Uploads/201603/07072249_26298.jpg)
USR-BLE100是一款支持蓝牙v4.1 BLE协议(兼容v4.0)的低功耗ble模块,通过该模块可以使传统的串口设备或者MCU控制的设备进行无线的数据传输。
蓝牙模块多功能展示

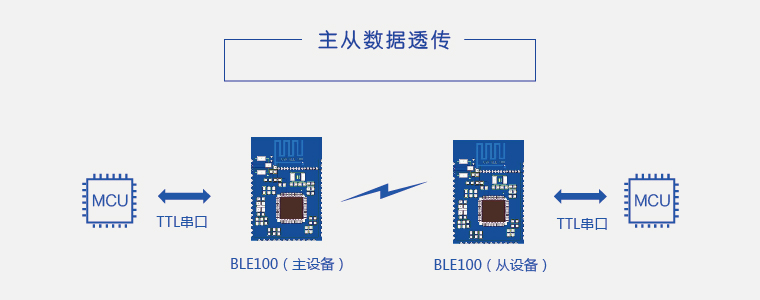

主从一体
![无线数据传输 无线数据传输](/Uploads/201603/28034522_94646.jpg)
该蓝牙模块主从一体(默认从模式),可以使用一主一从的方式进行数据透传。
超低功耗
![低功耗蓝牙模块](/Uploads/201603/07072334_89326.jpg)
1.3uA低功耗广播模式,150nA休眠模式,支持低功耗多种唤醒方式。
低功耗广播模式下用CR2477纽扣电池使用寿命达2年之久。

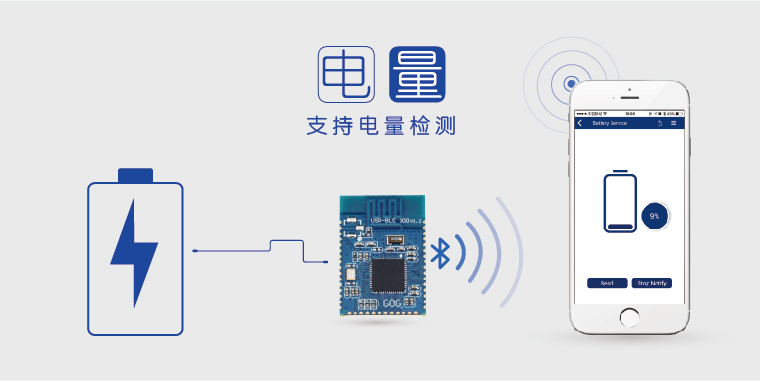

电量检测
![](/Uploads/201604/05090231_78466.jpg)
将模块AD引脚连接电源,轻松获取电池电量,手机APP通过模块内置的电池检测服务(Battery Service)轻松读取当前电池电量。
超远距离传输
![无线ble模块](/Uploads/201603/07072415_15064.jpg)
在没有遮挡和默认0dBm发射功率的情况下,两模块对传距离可达80米!(实测能达到100米!)
模块与其他蓝牙设备传输,由于受限于对方的传输距离,通讯距离会大受影响。
工业级
![工业级蓝牙模块](/Uploads/201603/07072428_33387.jpg)
符合工业级标准,能够适应各种恶劣环境,工作温度范围达到:-40~85℃。
加密传输
![](/Uploads/201604/05090303_91040.jpg)
内置PC1加密算法,支持对数据加密传输,保证数据安全!

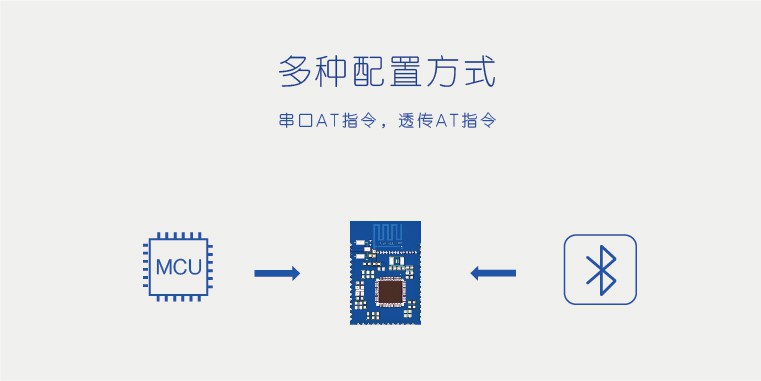

多种配置方式
![蓝牙模块 串口](/Uploads/201603/07072545_35153.jpg)
支持TTL串口和蓝牙两种配置方式。
Mesh自组网
![ble模块](/Uploads/201603/07072558_70724.jpg)
蓝牙模块支持跟zigbee蜂窝组网一样的Mesh组网功能,实现最大65000个设备自组网络。
支持一对多广播
![ble4.0模块](/Uploads/201603/07072611_54667.jpg)
广播模式支持对附近的设备一对多广播发送数据。
内置iBeacon协议
![蓝牙4.0模块](/Uploads/201603/07072635_65000.jpg)
广播模式下支持iBeacon功能,广泛应用在:室内定位、近场信息推送、身份识别、微信摇一摇、蓝牙防丢器等。
宽电压范围
![蓝牙4.1模块 蓝牙4.1模块](/Uploads/201604/05090947_18009.jpg)
支持1.9V~5.5V单电源供电,即使电池电压衰减到2V也可以继续使用!

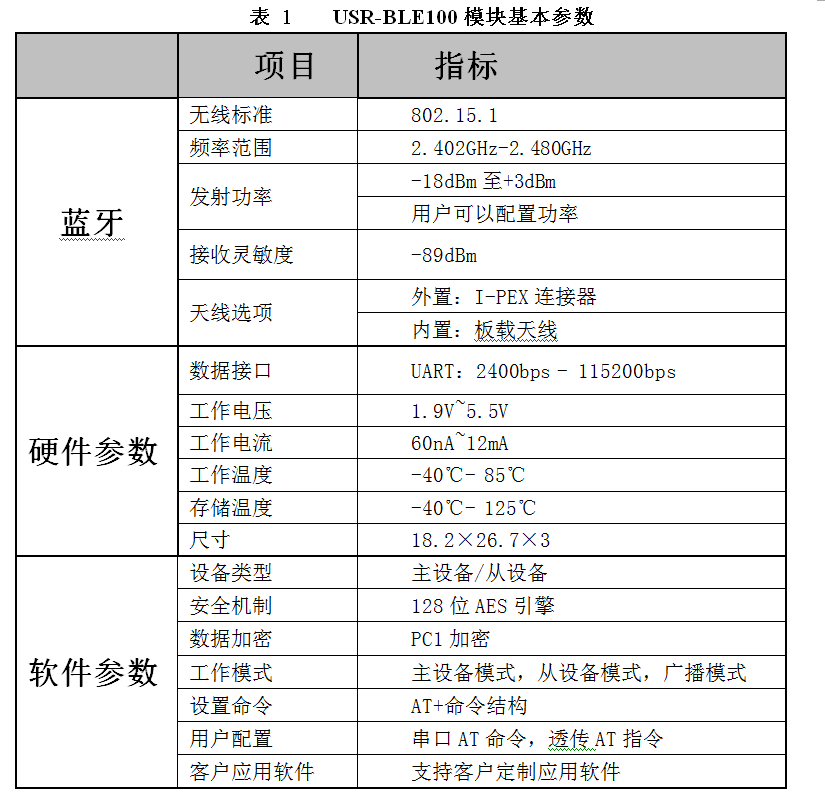

参数表
相关配套
![蓝牙评估板](/Uploads/201603/07072722_92878.jpg)
模块有配套的蓝牙评估板,以及Android和IOS的蓝牙调试助手,为方便用户学习开发,开放android和IOS蓝牙调试助手的源代码!(点击申请蓝牙调试助手源代码)
蓝牙遥控应用
![蓝牙应用](/Uploads/201603/07072735_67777.jpg)
应用到智能家居室内控制,或工业上无线控制!
数据透传替代数据线
![蓝牙模块 蓝牙模块](/Uploads/201604/05091214_66233.jpg)
利用蓝牙模块的主从一体和Mesh组网功能,用蓝牙无线替换掉复杂的布线工作!
无线数据采集应用
![蓝牙数据采集](/Uploads/201603/07072803_15784.jpg)
适用于近距离数据采集应用,如:无线抄表、无线遥测、状态采集等。
蓝牙定位应用
![蓝牙定位](/Uploads/201603/07072815_93713.jpg)
适用于室内定位、井下定位等。
井下应用举例:利用蓝牙发送报警、操作等信息,并实时查看井下位置。
手持POS系统应用
![蓝牙模块](/Uploads/201603/07072830_23686.jpg)
利用蓝牙将手持机扫描信息、POS机刷卡信息、手机提交的信息无线传输给终端。
总结
![无线蓝牙模块](/Uploads/201604/05091304_78788.jpg)
有人的BLE蓝牙模块已经做到足够全面了!作为一款工业级蓝牙低功耗模块,拥有:超低功耗、远距离传输、宽电压范围的特性。
功能支持:v4.1 BLE协议(兼容v4.0)、主从一体、电量检测、加密传输、多种配置方式、Mesh组网、一对多广播、iBeacon协议;
USR-BLE100引脚兼容WIFI模块的接口方式也方便后期切换WIFI的方案。
USR-BEL101小巧的体积也会让你眼前一亮!

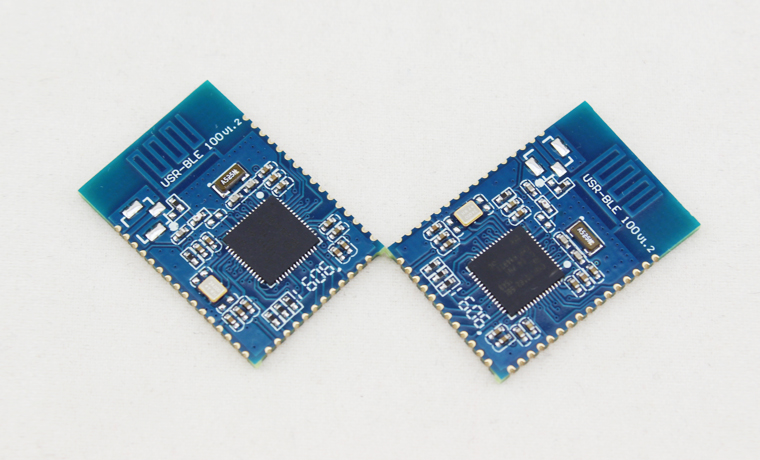

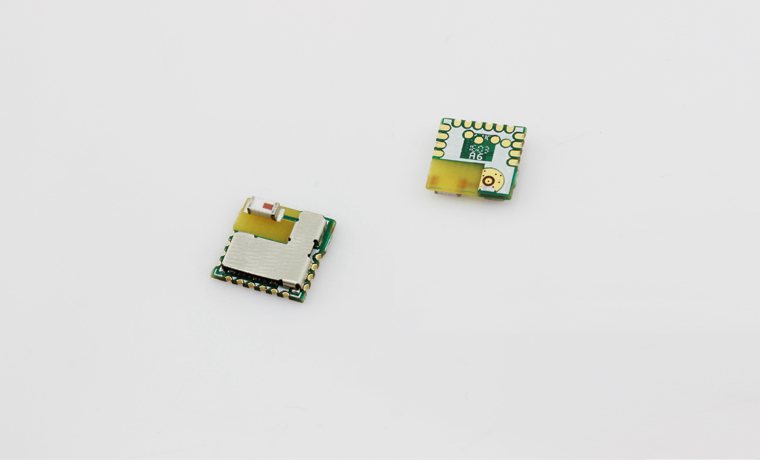

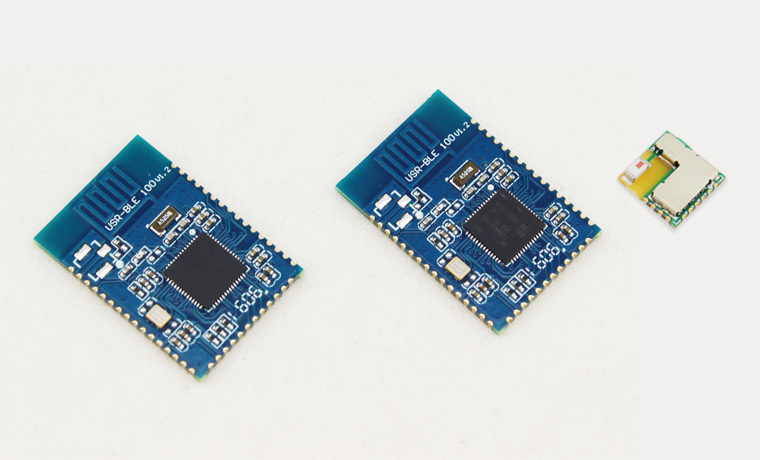

更多产品图片
