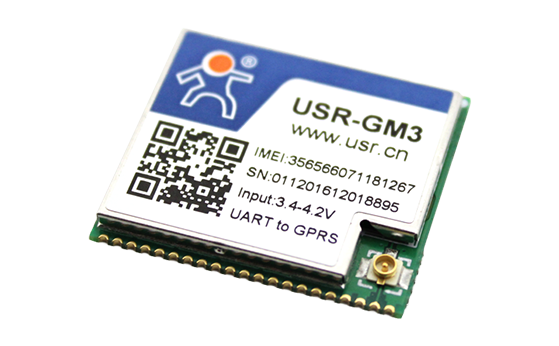

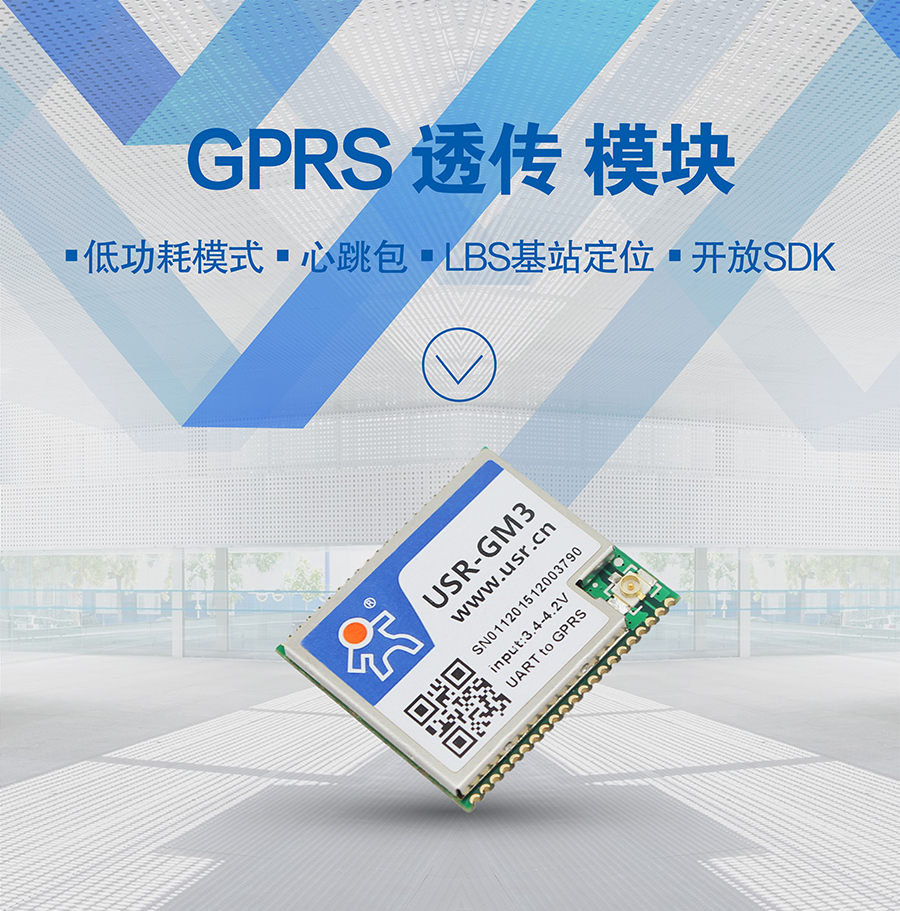

透传GPRS模块 无线数传模块 UART转GPRS


透传、简单、稳定,用三个词就可以定义GRPS模块USR-GM3! 

透传,无需协议,串口端发送的数据和网络端接收的数据完全一样。

简单,使用简单,跟DTU一样,简单设置就可以实现数据传输。

稳定,GPRS模块GM3已经经过无数次测试和各行各业的检验,稳定性无需多虑。

在增加了低功耗模式等全新功能后,GSM模块GM3绝对是一款惊艳之作!

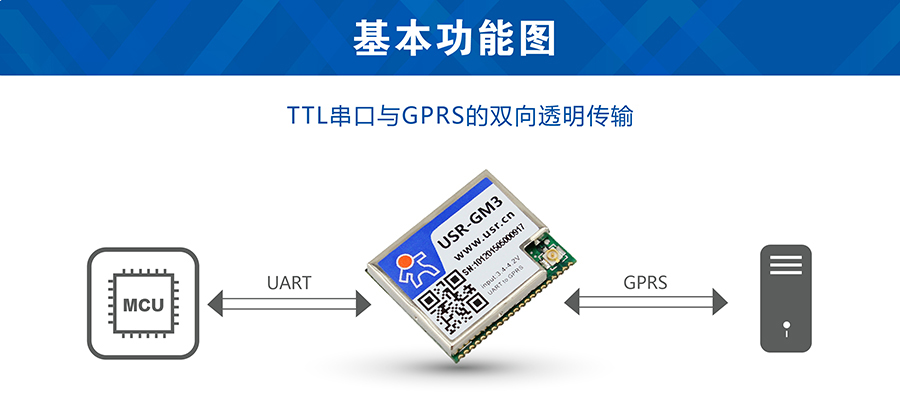

透传GPRS模块基本传输方式


GSM模块GM3基本功能:实现串口数据与GPRS网络之间的双向透明传输。

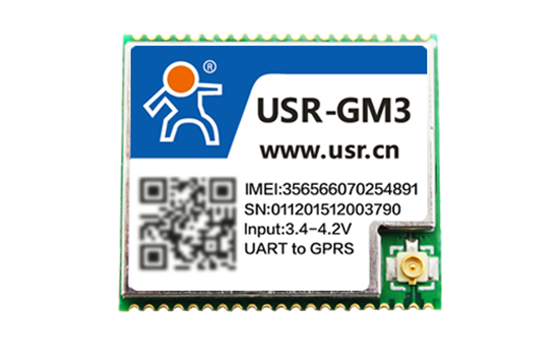

产品链接: USR-GM3

购买链接: 天猫  淘宝



工作模式

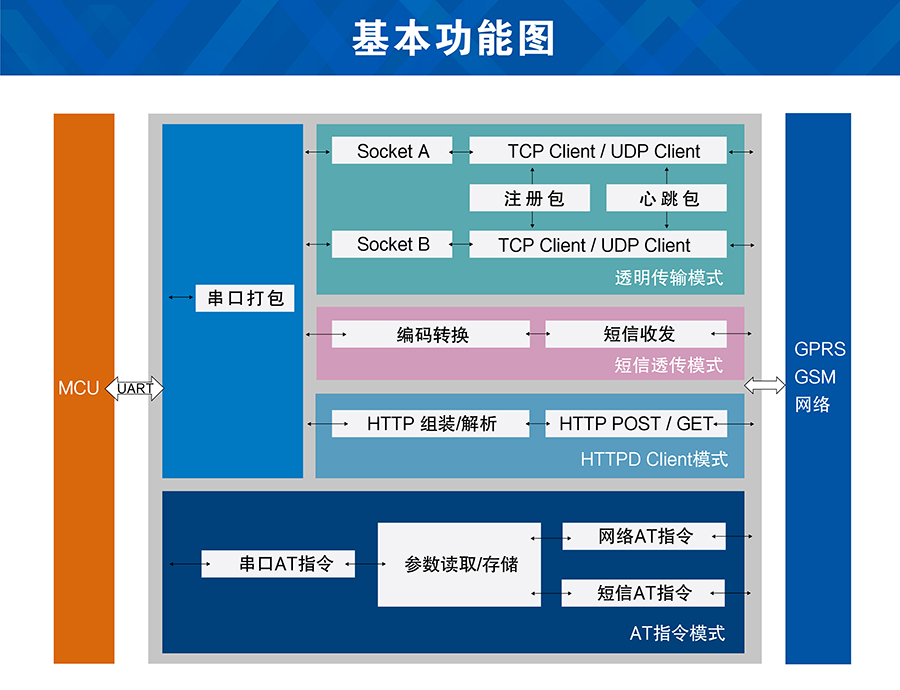

GPRS模块功能结构


GPRS模块GM3主要有4种工作模式:网络透传模式、HTTPD Client、短信透传模式、AT指令模式。



1、网络透传模式

此模式下,用户的串口设备可以通过GPRS模块GM3发送数据到指定的服务器上。

GM3支持两路socket链接,即socket A和socket B,两路链接相互独立。后文有详细介绍。

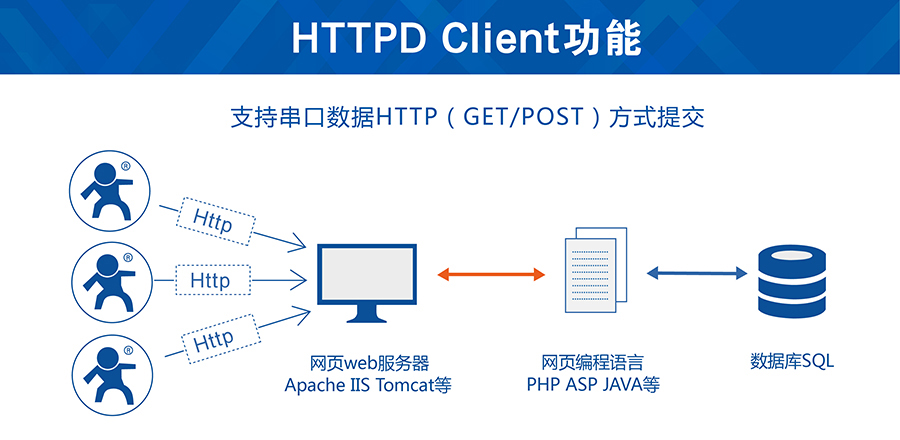

2、HTTPD Client模式


串口GSM模块的Httpd Client


此模式将数据直接传向HTTP服务器端,或者从HTTP服务器端获取数据。

只要按照格式向串口发送数据,数据将以Http(GET/POST)方式直接提交给web服务器(如:apache、IIS、tomcat等),

网站编程人员利用PHP、ASP等脚本语言就可以直接做数据库存储等处理。做B/S架构系统的不二之选!

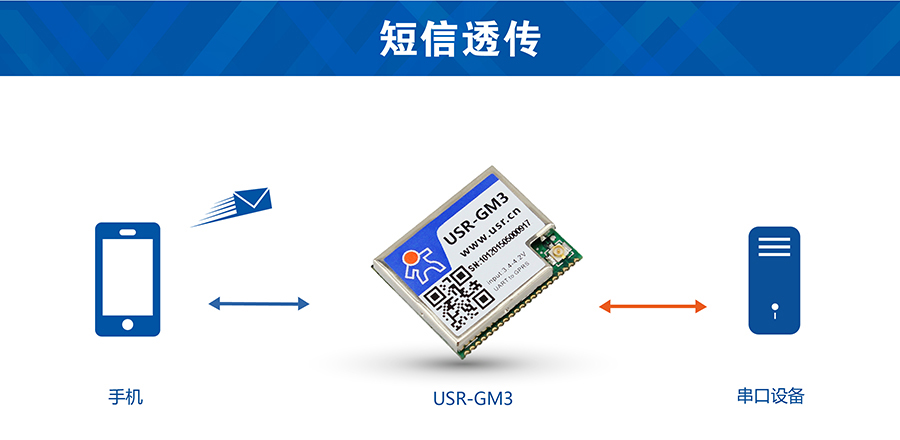

3、短信透传模式


透传GPRS模块短信透传


短信透传模式下,用户的串口设备可以发送短信到指定的手机上,也可以将手机接收的信息转发至串口设备。

只需简单的参数设置,即可实现手机与串口设备之间的数据透明通信。

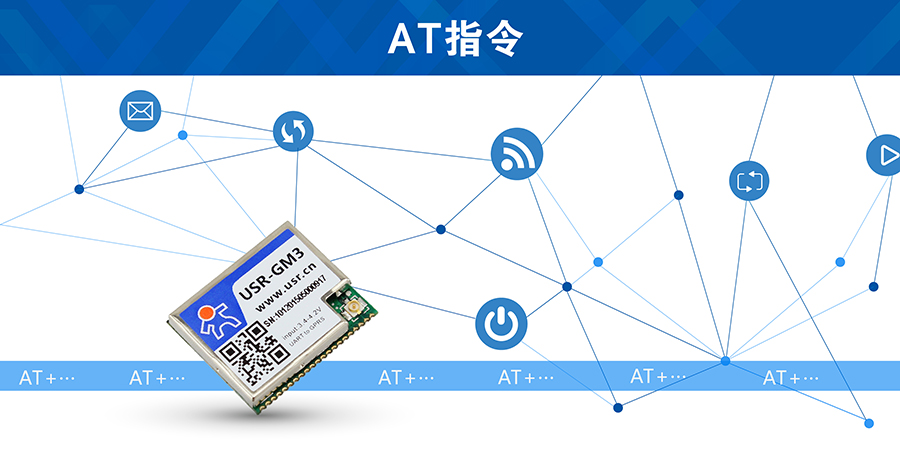

4、AT指令模式


GSM模块AT指令


GPRS模块GM3支持串口AT指令、短信AT指令、网络AT指令。

串口AT指令:是指GSM模块工作在透传模式下,无需切换到指令模式,使用密码加AT指令的方式去设置和查询参数。

网络AT指令:是指GSM模块工作在透传模式下,通过网络发送密码加AT指令的方式去设置和查询参数。

短信AT指令:是指通过远程短信的方式去设置和查询GPRS模块的参数。



硬件可靠、引脚丰富


GPRS模块引脚

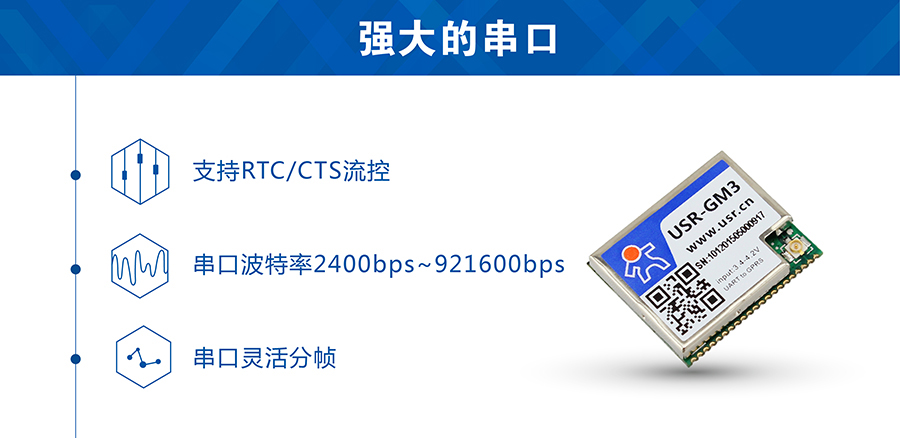

GPRS模块GM3串口支持硬件流控(RTS/CTS),串口数据灵活分帧(按照数据时间、长度打包),超宽波特率范围:2400bps~921600bps。

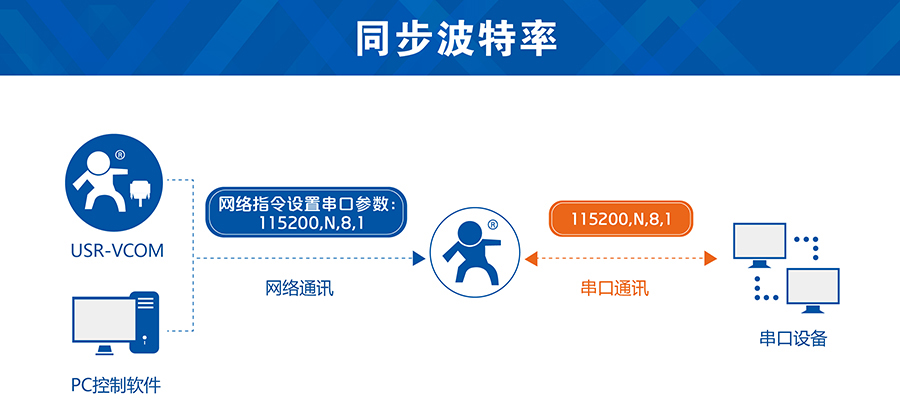

GPRS模块同步波特率


GPRS模块GM3支持网络发送有人同步波特率协议,动态改变GM3串口波特率、数据位、校验位、停止位。

适合与有人虚拟串口软件配套使用,虚拟串口软件串口参数改变,GSM模块GM3串口参数同步改变。

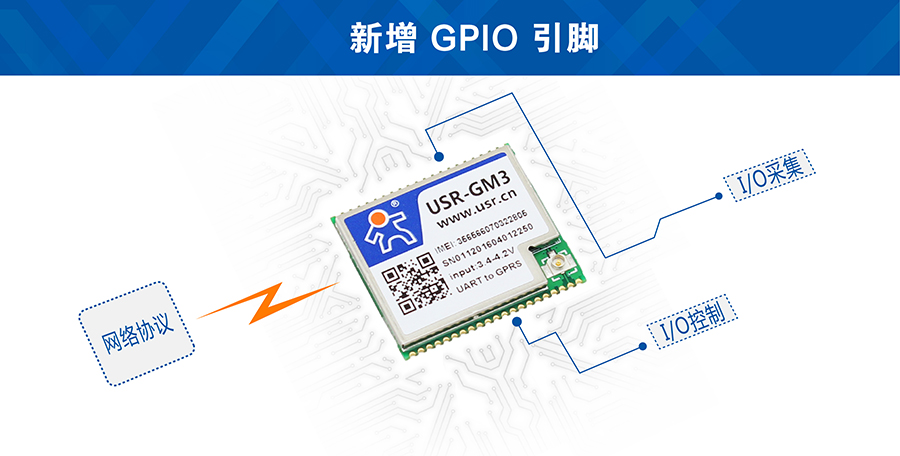

GSM模块GPIO接口


GPRS模块GM3提供两路GPIO引脚,IO口可以连接继电器和开关,控制继电器和开关的状态。

同时,GM3还开放了一路RS485接口和指示灯接口等。



特色功能

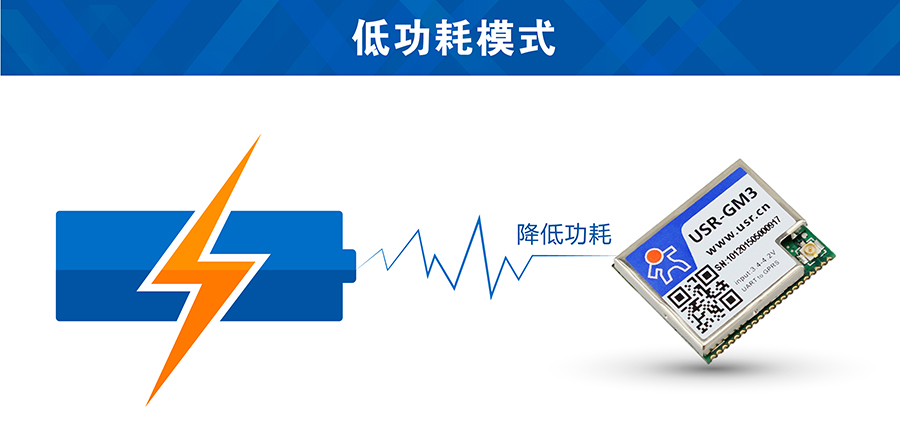

GSM模块低功耗模式


GPRS模块GM3支持低功耗模式,用户可以使用AT指令进入低功耗模式,也可以开启自动低功耗模式。

用户可以使用网络AT指令,外部GPIO和电话短信进行唤醒,方便在使用电池供电时对功耗的要求。

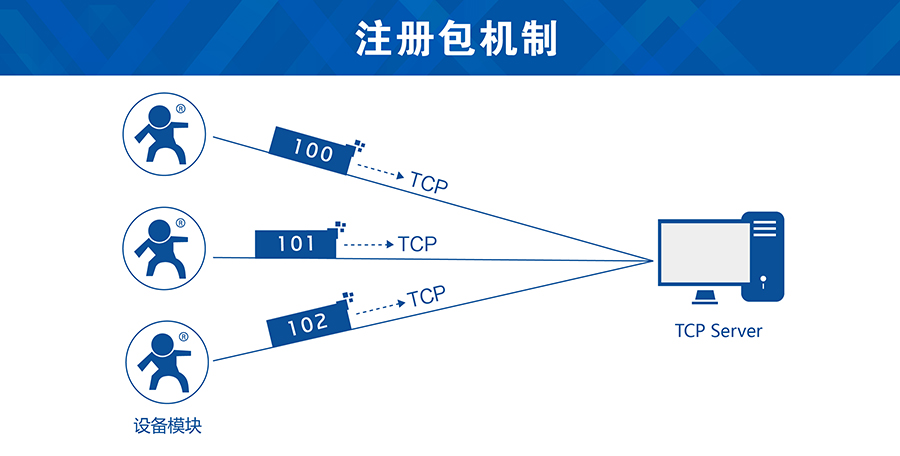

GSM模块注册包


GPRS模块GM3作为TCP CLIENT时,TCP成功建立链接后,自动发送预定的注册包,用于TCP Server服务器对本条TCP做标识。

注册包数据可以是IMEI码,ICCID码和自定义注册数据。

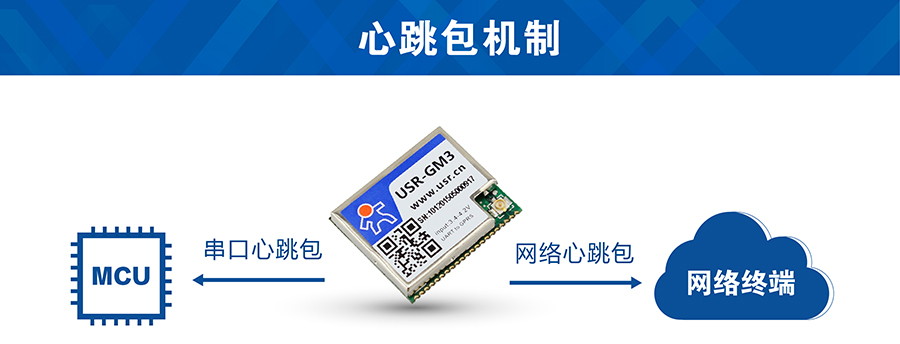

GSM模块串口心跳包


GPRS模块GM3在网络透传模式下,用户可以选择让模块发送心跳包。心跳包可以向网络服务器端发送,也可以向串口设备端发送。

网络心跳包通过不断发送,保持模块与服务器的正常连接。

串口心跳包适用于不能主动向服务器推送数据的传感器中,主动抓取传感器数据。

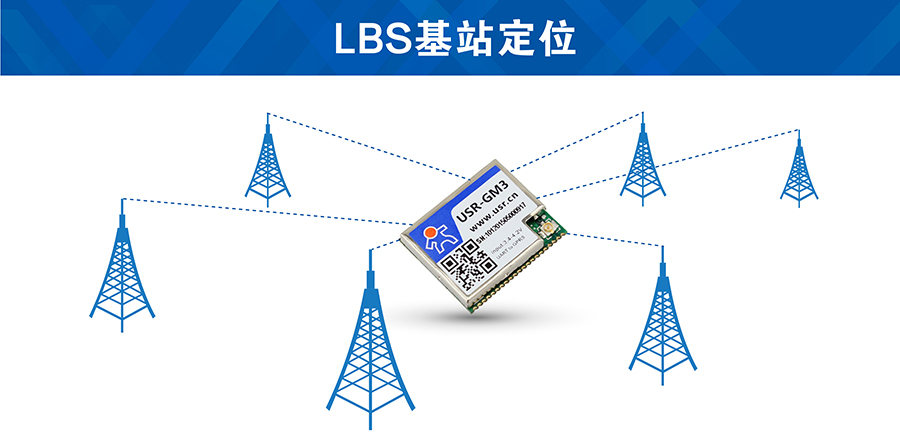

GPRS模块LBS基站定位


LBS基站定位可以通过电信移动运营商的网络获取到GPRS模块GM3的位置信息,方便查询GM3所处的位置,弥补了GPS定位受天气、高楼、位置等等的影响。

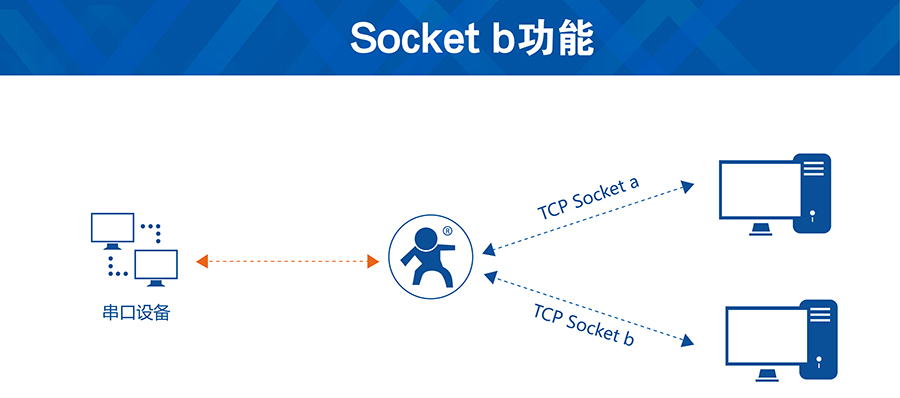

GSM模块socketb功能


GPRS模块GM3支持第二路网络链接,适合将数据向两个服务器发送的需求,用于数据备份、远程异常诊断等需求的用户。

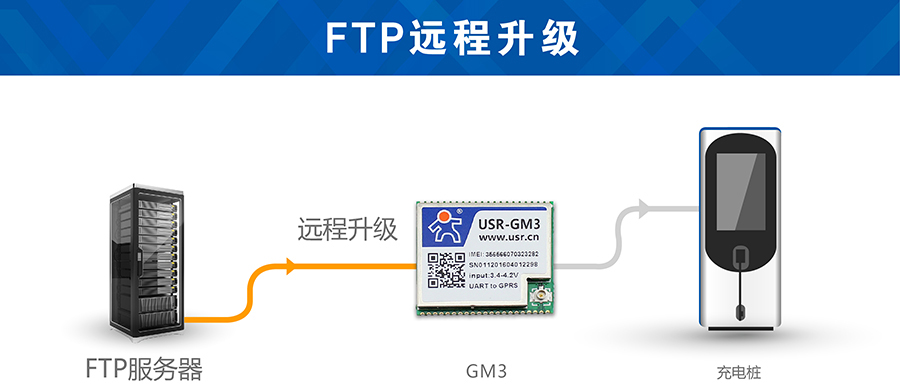

GSM模块FTP传输


GPRS模块GM3可以通过与FTP服务器建立连接对用户的设备进行远程升级,适用于需要远程数据升级的充电桩、仪器仪表及远程POS机等。

注:此功能需要定制固件。




配套软件



GPRS模块GM3支持有人透传云服务,轻松实现串口服务器、网络模块、云服务器、智能手机、智能设备等跨网络传输,

应用于工业以太网远程控制、智能家居远程管理、数据抄表远程采集等跨网络多点数据互传的项目。

有人透传云免费开放,更多详情:cloud.usr.cn




项目应用


GPRS模块GM3适用于GPRS网络环境下的远程数据交互需求的应用,

自上市以来,已经在各种行业中取得了广泛的应用,获得了大量的好评,以下是几个具体的行业应用:

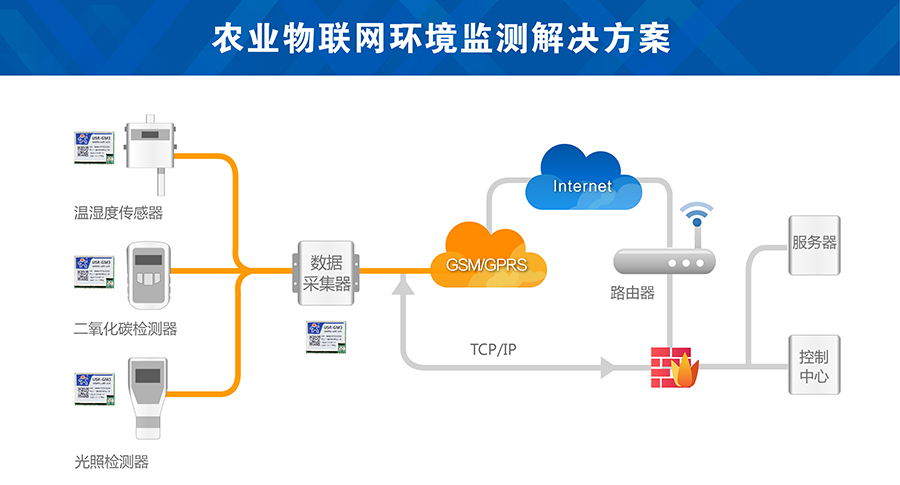

1、农业物联网


农业物联网


在某智能农业企业中,GPRS模块GM3可以将农业大棚里的各类传感器数据进行采集,

并传输到远程服务器及控制中心,实现数据实时监测,促进农业物联网的发展。

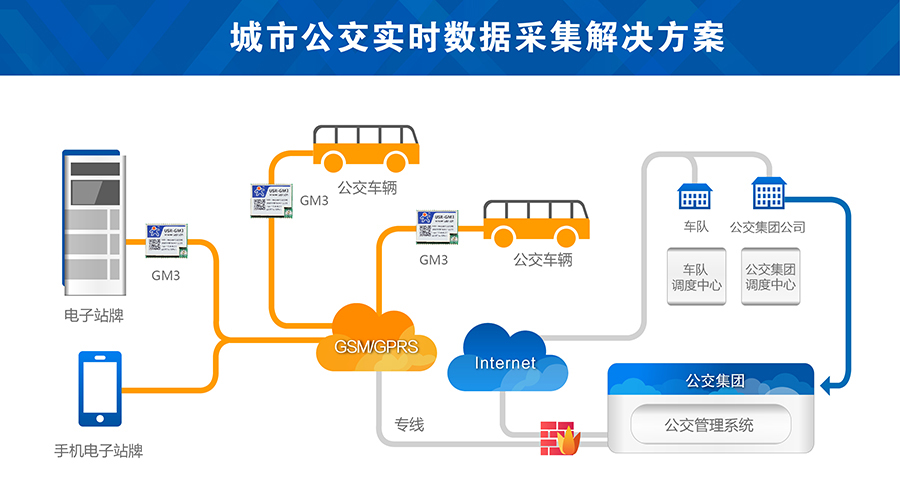

2、智慧汽车


城市公交gsm模块案例


某公交集团采购大量GPRS模块应用到公交汽车中,

将公交汽车的各类信息(包括位置信息、IC卡数据等)实时发送到各类平台上,方便用户乘车,实现智慧城市。

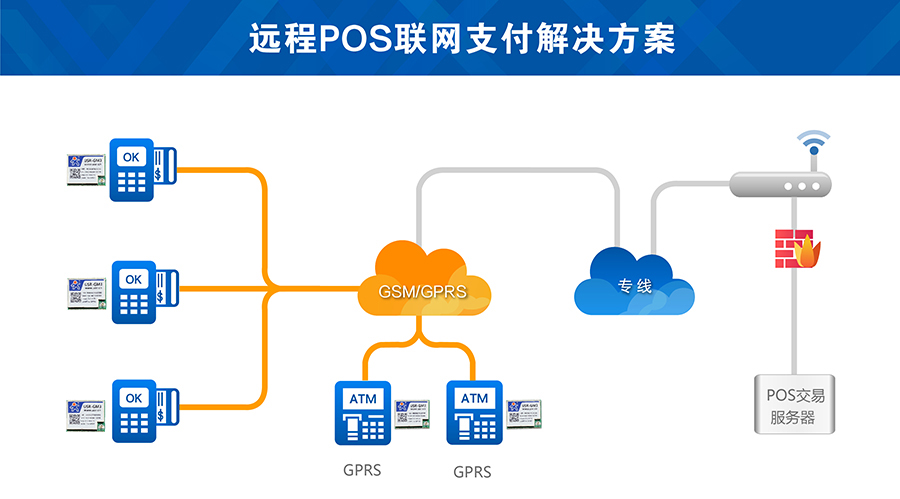

3、远程支付


远程支付无线GSM模块


在零售行业中,无线POS机和ATM机使用GPRS模块GM3实现远程联网,实现安全支付,简单便利。

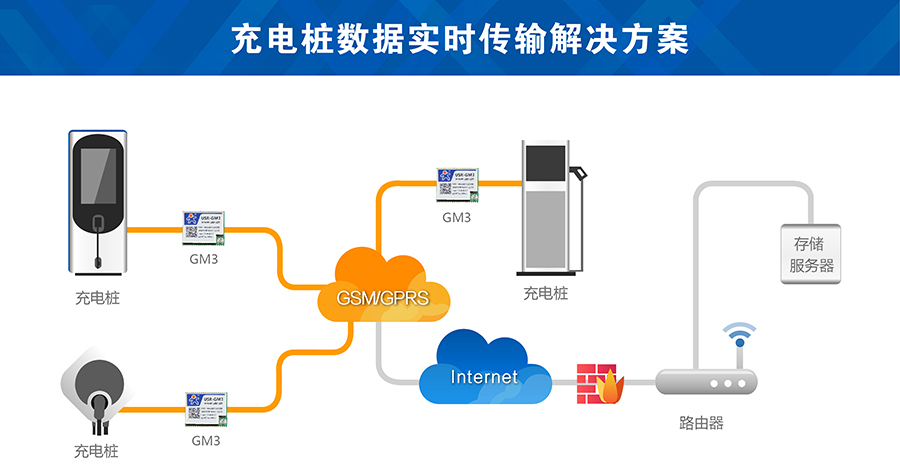

4、充电桩行业


充电桩gsm模块


GPRS模块GM3接入充电桩中,将充电桩的各项数据实时发送至服务器中,方便统一管理,并且GM3的FTP功能可以让客户连接设备直接升级充电桩MCU。
